H3DS-jLC

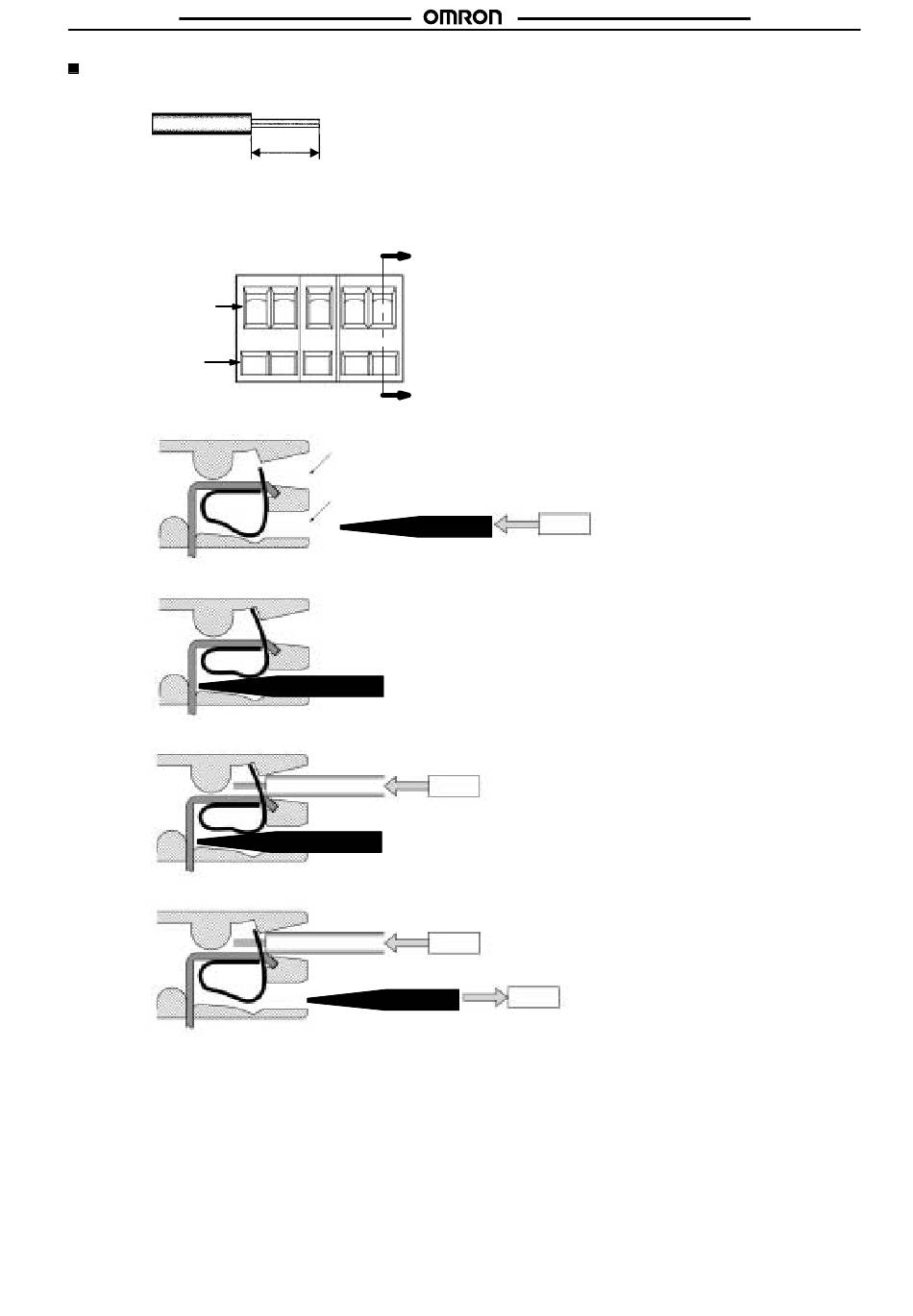

Bedraden
Gebruik altijd draad met de hiervoor gespecificeerde draaddiameters. De lengte van de gestripte ader dient 6 tot 7 mm te bedragen.
Fig. 1 Gestripte aderlengte
Houd de volgende bedradingsprocedure aan.
1. Steek de gespecificeerde schroevendraaier in het ontgrendelgat naast het bedradingsaansluitgat waar de draad moet worden
ingestoken.
Bedradings-
aansluitgaten
Ontgrendelgaten
Fig. 2 Bedradingsaansluitgaten en ontgrendelgaten
Fig. 3 Gedeelte A-A van Fig. 2
2. Steek de gestripte draad in het bedradingsaansluitgat.
3. Trek de schroevendraaier uit het ontgrendelgat.
6 tot 7 mm
A
A
Bedradingsaansluitgat
Ontgrendelgat
Insteken
Insteken
Schroevendraaier
Insteken
Uittrekken
H3DS-jLC
27
