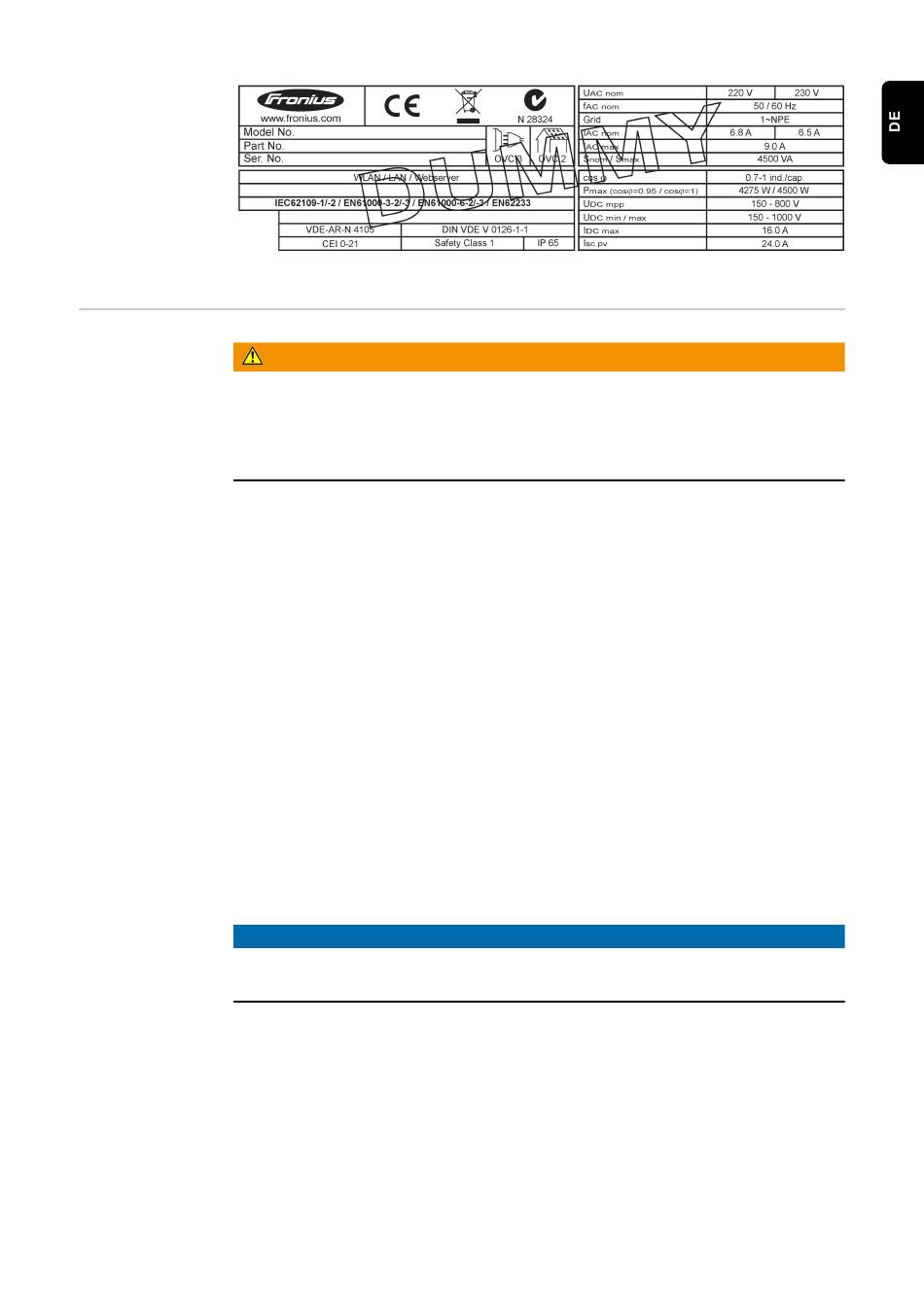

Beispiel: Geräte-Leistungsschild eines Dummy-Gerätes
Strangsicherun-
gen
Ein elektrischer Schlag kann tödlich sein.
Gefahr durch Spannung an den Sicherungshaltern. Die Sicherungshalter stehen unter
Spannung, wenn am DC-Anschluss des Wechselrichters Spannung anliegt, auch wenn
der DC-Schalter ausgeschaltet ist. Vor sämtlichen Arbeiten am Sicherungshalter des
Wechselrichters dafür sorgen, dass die DC-Seite spannungsfrei ist.
Durch die Verwendung von Strangsicherungen im Fronius Eco werden Solarmodule
zusätzlich abgesichert.
Ausschlaggebend für die Absicherung der Solarmodule ist der Kurzschluss-Strom I
und die Angabe der maximalen seriellen Strangsicherung (z. B. Maximum Series Fuse
Rating) im Moduldatenblatt des jeweiligen Solarmoduls.
Die maximale Strangsicherung pro Anschlussklemme beträgt 20 A.
Der maximale MPP-Strom (Nennstrom, Betriebsstrom) I
Sollten drei Stränge angeschlossen werden, sind dafür die Stränge 1.1, 2.1, 2.3 zu ver-
wenden.
Sollten vier Stränge angeschlossen werden, sind dafür die Stränge 1.1, 1.2, 2.1, 2.2 zu
verwenden.
Wird der Wechselrichter mit einer externen Strangsammelbox betrieben, muss ein DC
Connector Kit (Artikelnummer: 4,251,015) verwendet werden. In diesem Fall werden die
Solarmodule extern in der Strangsammelbox abgesichert und im Wechselrichter sind die
Metallbolzen zu verwenden.
Die nationalen Bestimmungen bezüglich Absicherung müssen eingehalten werden. Der
ausführende Elektroinstallateur ist für die richtige Auswahl der Strangsicherungen ver-
antwortlich.
HINWEIS!
Zur Vermeidung einer Brandgefahr, defekte Sicherungen nur durch neue gleich-
wertige Sicherungen ersetzen.
Der Wechselrichter wird optional mit folgenden Sicherungen ausgeliefert:
-
-
WARNUNG!
6 Stück 15 A Strangsicherungen am DC+ Eingang und 6 Stück Metallbolzen am
DC- Eingang
12 Stück Metallbolzen
liegt bei 15 A pro Strang.
max
SC
11
