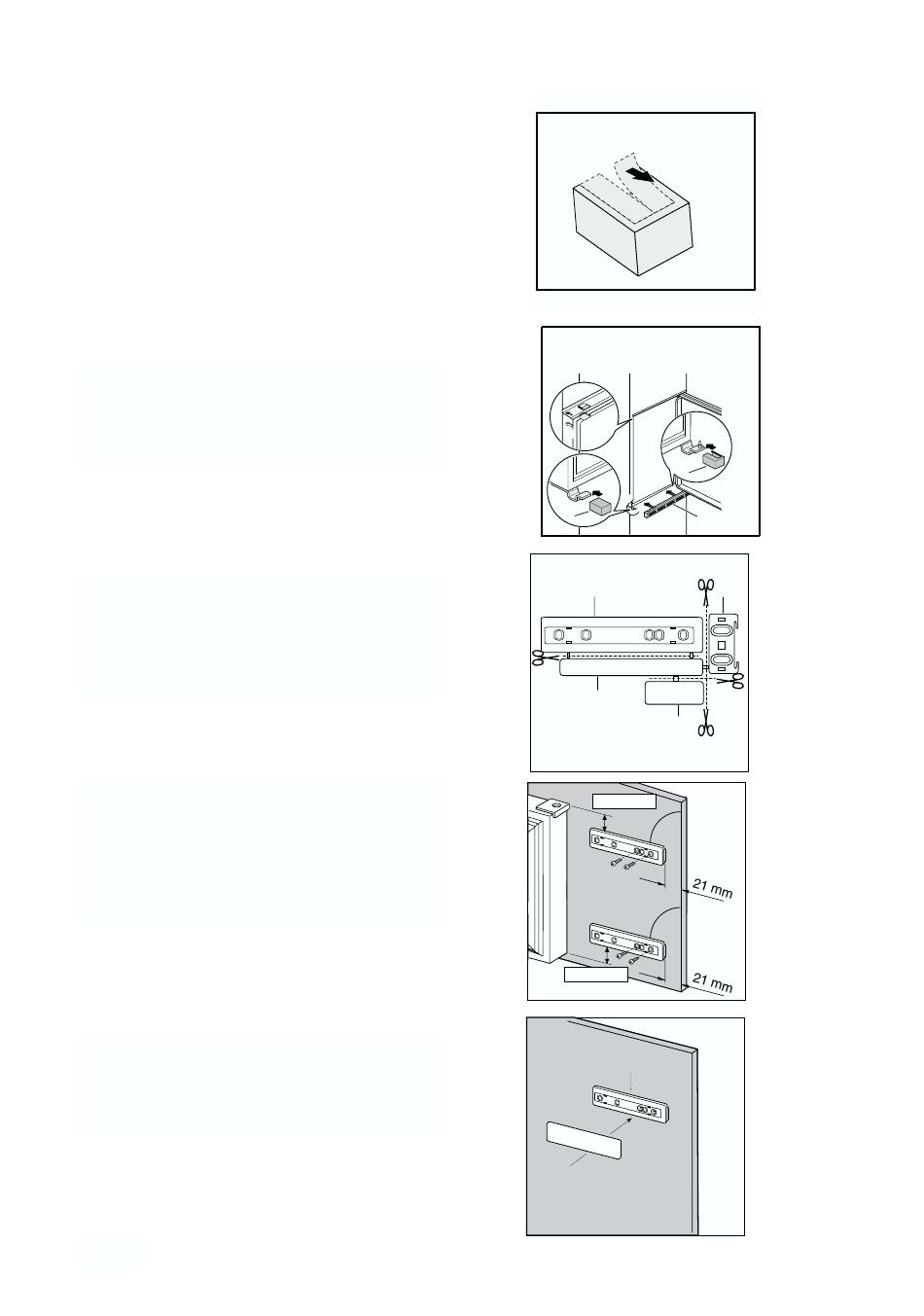

Brechen Sie aus der Plastikabdeckung (E), die das
Scharnier mit Stift bedeckt, die in der Abbildung
gekennzeichneten Teile heraus.
Dies wird durch die vorgestanzten Ausbruchlinien
erleichtert. "Entfernen Sie das mit DX
gekennzeichnete Teil, wenn der Stift am rechten
Scharnier angebracht werden soll, andernfalls das
mit SX gekennzeichnete Teil."
In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (C-D) eindrücken.
Belüttungsgitter (B) und Scharnierabdeckungen (E)
aufstecken.
Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb.
gezeigt wird.
Die Schiene (Ha) auf der Innenseite der Möbeltür
oben und unten auflegen (siehe Abb.) und die
Position der äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden, die Schiene
mit den mitgelieferten Schrauben befestigen.
Die Abdeckung (Hc) in die Schiene (Ha) eindrücken,
bis sie einrastet.
