LAN Hardware-specificatie
ViewSonic LFD-communicatiepoort aan de achterkant:
1. Connectortype: 8P8C RJ45
2. Pintoewijzing:
RS232-Communicatie-instellingen
- Kies Baudsnelheid:
- Data bits:
- Pariteit:
- Stop bits:
LAN-Communicatie-instellingen
- Type:
- Protocol:
- Poort:
- Cross subnet:
- Logon-credentials:
Commandoboodschap referentie
PC zend een pakket naar LFD gevolgd door
controlecommando stuurt naar de Display zal deze antwoorden als volgt:
1. Als de boodschap volledig is weergegeven zal het "+" (02Bh) sturen gevolgd door
"CR" (00Dh)
2. Als de boodschap volledig is weergegeven zal het "+" (02Dh) sturen gevolgd door
"CR" (00Dh)

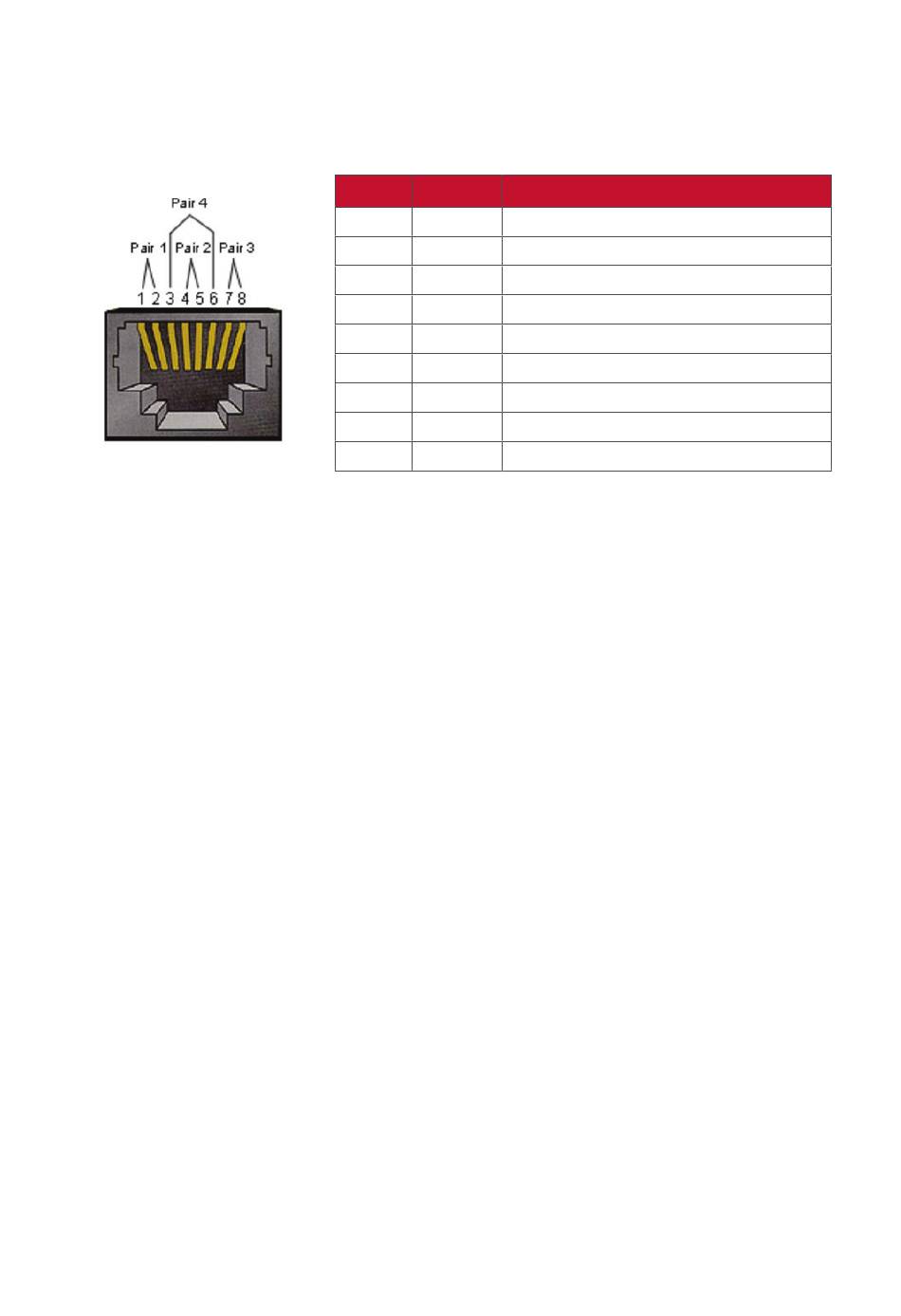

Pin # Signaal
1
TX+
2
TX-
3
RX+
4
BI_D3+
5
BI_D3-
6
RX-
7
BI_D4+
8
BI_D4-
kader
GND
9600bps (vast)
8 bits (vast)
Geen (vast)
1 (vast)
Ethernet
TCP/IP
5000 (vast)
Nee
Nee
"CR"
105
Opmerking
Uitvoer van de display
Uitvoer van de display
Invoer naar de display
Voor 1G-geval
Voor 1G-geval
Invoer naar de display
Voor 1G-geval
Voor 1G-geval
. Elke keer dat de PC een
