Installatie
Luchtuitlaatventilatie
Zorg ervoor dat het systeem voldoende wordt geven-
tileerd voor uw soort opstelling. De afvoerlucht moet
naar een veilige plaats kunnen uitstromen, ver van
mensen, dieren, plaatsen waar voedsel is
opgeslagen of wordt bereid, en van alle ontstekings-
bronnen wanneer er brandbaar of gevaarlijk materiaal
wordt gepompt. Als er een membraan kapot is, kan er
vloeistof meekomen in de uitstromende lucht. Plaats
een geaarde opvangbak bij het uiteinde van de lucht-
uitlaatleiding om de vloeistof op te vangen. Zie A
3.
OPMERKING: De lucht die uit de pomp stroomt, kan
verontreinigingen bevatten. Voer de uitlaatlucht af
naar een afgelegen plaats wanneer de verontreiniging
uw vloeistoftoevoer kan beïnvloeden.

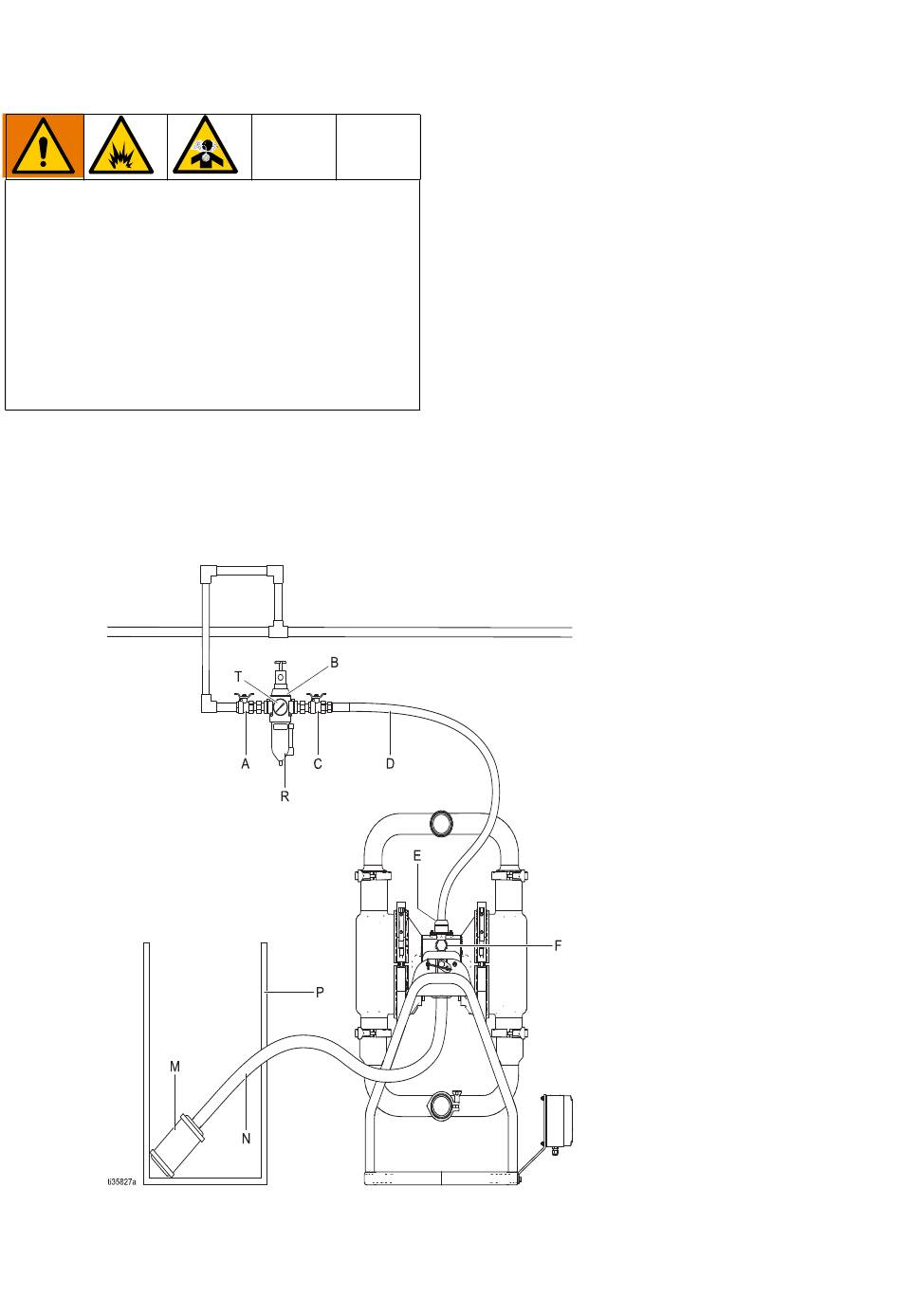

A
. 3: Ventilatie van uitlaatlucht
FB
12
OPMERKING: De luchtuitlaatpoort is 3/4 npt(f). Pas
op dat u de uitstroming van de lucht niet belemmert.
Door een geblokkeerde luchtuitlaat kan de pomp
minder goed gaan werken.
Om een luchtuitlaat op afstand te voorzien:
1. Haal de geluiddemper (M) uit de luchtuitlaatpoort
van de pomp. Zie A
2. Sluit een geleidende en geaarde
luchtuitlaatleiding (N) aan en verbind de
geluiddemper (M) met het andere uiteinde van de
leiding. De minimummaat voor de
luchtuitlaatslang is 19 mm (3/4 inch) voor
de binnendiameter. Gebruik een leiding met een
.
FB
grotere binnendiameter als u een leiding nodig
hebt die langer is dan 4,57 meter (15 ft). Vermijd
scherpe bochten of knikken in de leiding.
3. Plaats een geleidende en geaarde opvangbak (P)
aan het uiteinde van de luchtuitlaatleiding, zodat
de vloeistof bij eventueel scheuren van het
membraan wordt opgevangen. Zie A
. 3.
FB
FB
Verklaring:
A
Hoofdluchtventiel (voor
toebehoren)
B
Luchtregelaar (vereist, niet
meegeleverd)
C
Zelfontlastend hoofdluchtventiel
(voor de pomp) (vereist, niet
meegeleverd)
D
Luchttoevoerleiding
E
Luchtleidingskoppeling
F
1/2 npt (f) luchtinlaat van de
pomp
M
Geluiddemper
N
Geaarde luchtuitlaatleiding
P
Geaarde opvangbak voor
luchtuitlaat op afstand
R
Luchtleidingsfilter
P
Luchtdrukmeter (vereist,
niet meegeleverd)
. 3.
3A7203E
