Aanwijzingen bij de documentatie
▶
Neem absoluut alle bedienings- en installatiehandleidin-
gen die bij de componenten van de installatie worden
meegeleverd in acht.
▶
Gelieve deze handleiding alsook alle aanvullend gel-
dende documenten aan de gebruiker van de installatie
te geven.
Deze handleiding geldt uitsluitend voor de volgende produc-
ten:
Productartikelnummer
VHR I 36CS/1-5 (N-NL)
De volgende producten kunnen naar werking met vloeibaar
gas worden omgezet:
Productartikelnummer
VHR I 36CS/1-5 (N-NL)
3
Productbeschrijving
3.1
Sitherm Pro™-technologie
De intelligente verbrandingsregeling is gebaseerd op de
adaptieve Siemens Sitherm Pro™-verbrandingsoptimalisa-
tie.
3.2
Weergave energieverbruik, energie-
opbrengst en rendementen
Aanwijzing
Bij vervangen van de printplaat worden de tot dan
toe geregistreerde waarden volledig in het product
en de systeemthermostaat gereset.
Het product, de systeemthermostaat en de app tonen bena-
derde waarden betreffende het energieverbruik, de energie-
opbrengst en de efficiëntie, die op basis van algoritmes zijn
berekend.
De in de app getoonde waarden kunnen vanwege in tijd ver-
zette overdrachtsintervallen afwijken van andere weergave-
mogelijkheden.
De bepaalde waarden zijn afhankelijk van:
–
Installatie en systeem van de CV-installatie
–
Gebruikersgedrag
–
Seizoensgebonden weersinvloeden
–
Diverse toleranties van productinterne componenten
Afleesbaar zijn de waarden in de volgende periodes:
–
Vandaag
–
Gisteren
–
Laatste maand
–
Laatste jaar
–
Totaal
De registratie van de waarden omvat alleen het product in de
toestand zoals door de fabriek geleverd. Aanvullende toebe-
horen, ook wanneer deze op het product zijn geïnstalleerd,
en eventuele andere componenten in het CV-systeem en an-
dere externe verbruikers zijn geen onderdeel van deze gege-
vensregistratie.
0020297502_04 Installatie- en onderhoudshandleiding
0010025189
0010025189
Afwijkingen tussen de bepaalde waarden en de werkelijke
waarden kunnen aanmerkelijk zijn. De bepaalde waarden
zijn daarom o.a. niet geschikt op energiefacturen op te stel-
len of te vergelijken.

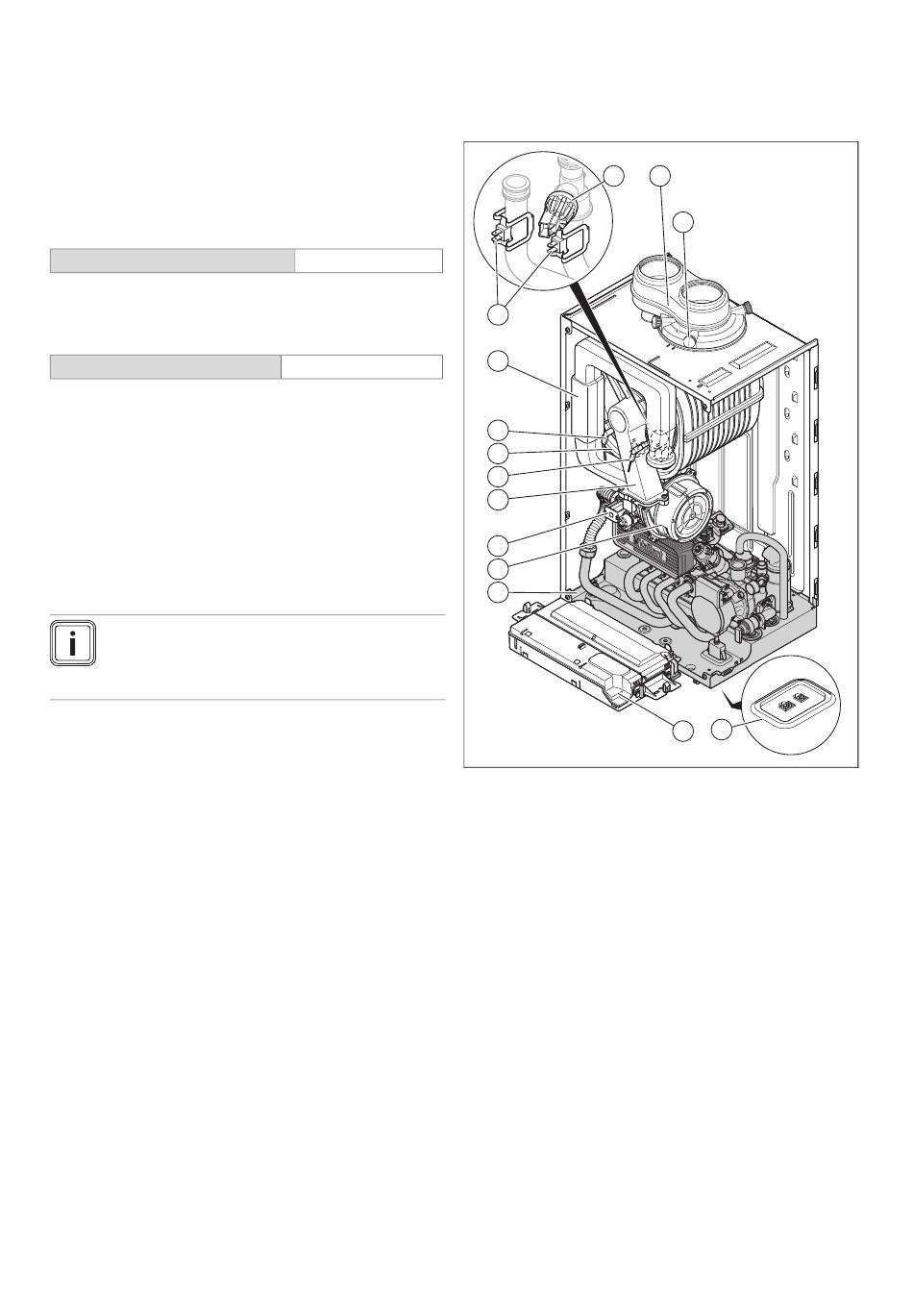

3.3
Opbouw van het product
14
13
12
11
10
9
8
7
6
5
1
Aansluiting voor
VLT/VGA
2
Verbrandingsgasmeet-
nippel
3
Steeksokkel
4
Schakelkast
5
Hydraulisch blok
6
Ventilator
7
Gasblok
1
2
3
4
8
Compacte thermomo-
dule
9
Regelelektrode
10
Warmtewisselaar
11
Ontstekingselektrode
12
Luchtaanzuigbuis
13
Temperatuursensor
14
Waterdruksensor
7
