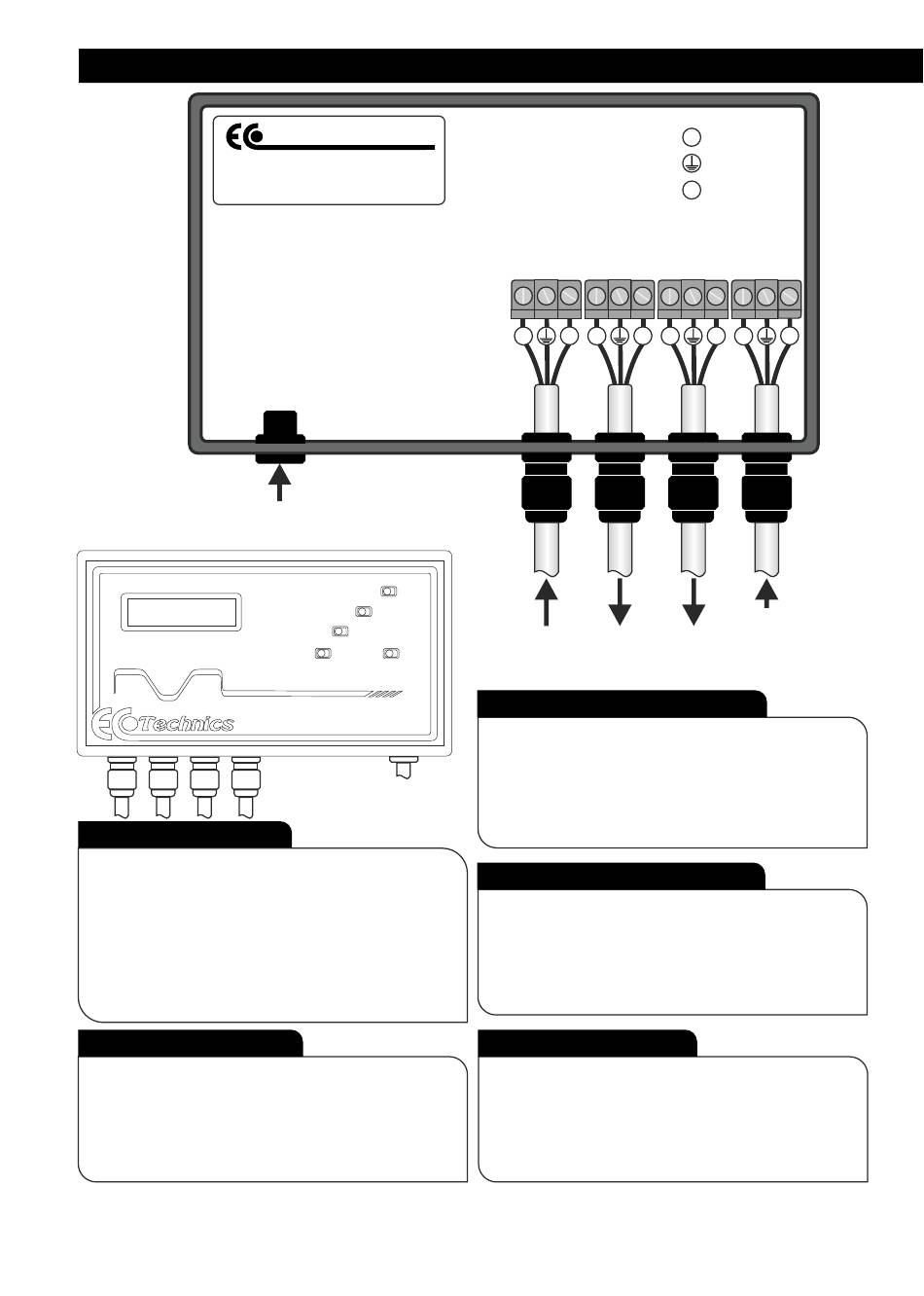

Controller Power Connections
CO Controller
RJ 11
Connector
stopcontact
CO invoer
vooraanzicht
GAS FLOW RATE
O.17 lpm
Evolution
DOWN
SET
UP
Horticultural Carbon Dioxide Controller
D
C
B
A
A - Stat invoer
Deze ingang is een interface naar externe
ventilator regelaars en thermostaten en kunnen
gebruikt worden om een volledige milieu-controle
systeem te implementeren in combinatie met een
geschikte temperatuur / vochtigheid controller
zoals de Evolution digitale ventilator
snelheidsregelaar.
B -
CO2
uitgang
Dit is waar u uw CO2-regelaar of
elektromagneet gestuurde gasbrander
Let op: dit is een 220/240 V AC uitgang Gelieve
de spoel spanning voor het aansluiten.
Technics
2
Achteraanzicht:
Back off cover voor bedrading
E
2
Fan
Dose
Day
Power
E
N
L
N
B
A
Stat
CO
invoer
uitgang
C - ventilator uitgang
Dit is waar je afzuigkap systeem is aangesloten,
dan kunt u er rekening mee dat als je meerdere
fans dan vervolgens een geschikte uitbreiding
socket draad aan op deze uitgang sluit je fans
op de extensie.
D - vermogen invoer
Dit is de belangrijkste stroom aansluiting voor de
controller
E - CO2 invoer
Deze RJ 11 Socket aan te sluiten de Evolution
NDIR Kooldioxide sensor. Let op: deze controller
kan alleen worden gebruikt met de Evolution
NDIR Kooldioxide sensor.
7
- neutraal
N
- aarde
- leven
L
L
N
L
N
L
C
D
vermogen
invoer
ventilator
2
uitgang
