Montaje
Sacar la luminaria de la carcasa de empotrar.
Para este fin, soltar los tornillos Allen (SW 6)
del difusor de la luminaria. Girar la luminaria
hacia la izquierda hasta el tope y retirarla de la
carcasa de empotrar.
Colocar la carcasa de empotrar sobre
el cimiento (tal como se ha descrito
anteriormente) y fijar con el material de fijación
suministrado u otro material apropiado.
Para la conexión eléctrica de la luminaria se
requiere en obra un manguito de unión en el
exterior de la carcasa de empotrar.
Recomendamos utilizar para este fin la caja de
distribución 70 730 o 71 053.
Instalar el tubo protector para cables desde
el manguito de unión hasta la carcasa de
empotrar.
Pasar el cable de unión por el tubo protector
y conectarlo herméticamente con el cable de
tierra.

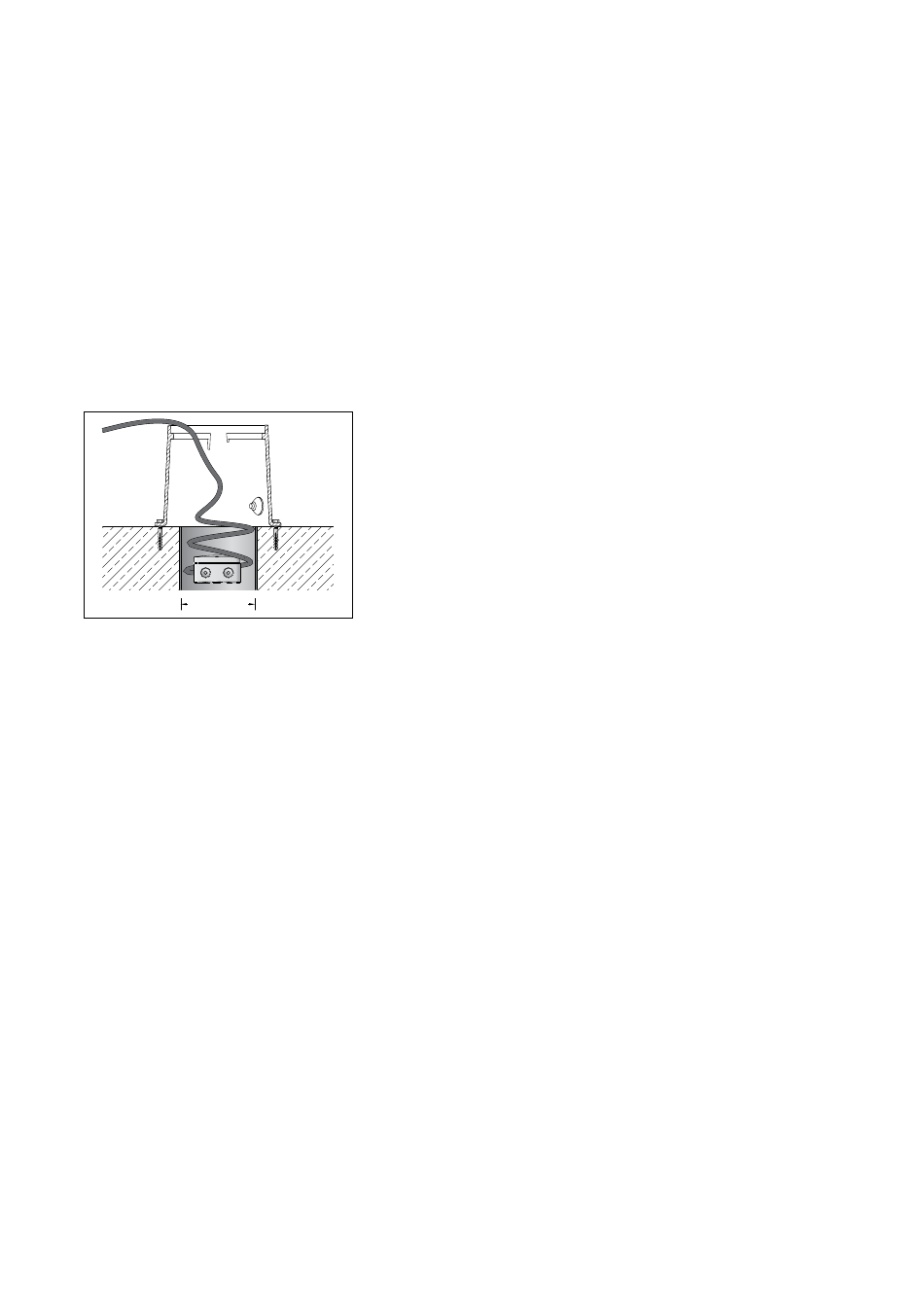

Si la conexión se va a efectuar por debajo de la
luminaria, se deberá crear para ello un espacio
libre en obra. Para el drenaje recomendamos
utilizar un tubo DN 150 y la caja de distribución
70 730. Después del montaje es imprescindible
sellar la caja de distribución.
Ø min. 150
Ø min. 150
Para retirar la luminaria se deberá prever una
longitud del cable de 0,5 m en la carcasa de
empotrar.
Prestar atención a la asignación correcta del
cable de conexión. Realizar la conexión a la red
en el conductor marrón (L), azul (N) y verde-
amarillo (1).
La conexión de los conductores de control
se realiza a través de los dos conductores
marcados con DALI.
Si no se utilizan estos conductores, la luminaria
funciona con la potencia lumínica completa.
Colocar la luminaria en la carcasa de empotrar
y ajustarla. Apretar firmemente los tornillos de
cierre.
Fuente de luz
Potencia de conexión del módulo
Potencia de conexión de la luminaria
Temperatura de diseño
Temperatura ambiente
Cuando se instala en
aislamiento
84 272 K3
Denominación del módulo
Temperatura de color
Índice de reproducción cromática
Flujo luminoso del módulo
Flujo luminoso de la luminaria
Rendimiento luminoso de la lum.
84 272 K4
Denominación del módulo
Temperatura de color
Índice de reproducción cromática
Flujo luminoso del módulo
Flujo luminoso de la luminaria
Rendimiento luminoso de la lum.
Montaggio
Smontare l'apparecchio dall'armatura. A tal
fine allentare le viti con esagono incassato (SW
5) nella copertura dell'apparecchio. Ruotare
l'apparecchio verso sinistra fino a battuta ed
estrarlo dall'armatura.
Posizionare l'armatura sulla base (come
descritto precedentemente) e fissare con il
materiale di fissaggio in dotazione o con altro
materiale adatto.
Per il collegamento elettrico dell'apparecchio
è necessario un manicotto di collegamento
disposto dal cliente al di fuori dell'armatura.
Si consiglia a tal fine l'utilizzo della scatola di
distribuzione 70 730 o 71 053.
Portare il tubo di protezione del cavo dal
manicotto di collegamento fino all'armatura.
Fare passare il cavo di collegamento nel tubo
di protezione e collegarlo a tenuta con il cavo
di terra.
Per effettuare il collegamento sotto
l'apparecchio, deve essere predisposto dal
cliente uno spazio libero. Per il drenaggio
si consiglia l'utilizzo di un tubo DN 150 e
della scatola di distribuzione 70 730. Dopo il
montaggio, la scatola di distribuzione deve
essere riempita con il prodotto.
Per estrarre l'apparecchio è necessario che
l'armatura sia provvista di un cavo lungo 0,5 m.
Fare attenzione alla disposizione corretta del
cavo di allacciamento. Eseguire il collegamento
alla rete sulla linea marrone (L), blu (N) e verde-
gialla (1).
Il collegamento dei cavi di comando avviene
tramite i due conduttori contrassegnati con
DALI.
Se questi conduttori non vengono utilizzati,
l'apparecchio funziona a piena potenza.
Inserire l'apparecchio nell'armatura da incasso
e orientarlo. Serrare a fondo le viti di chiusura.
Lampada
3,9 W
Potenza modulo
5 W
Potenza apparecchio
t
= 25 °C
Temperatura di riferimento
a
t
= 50 °C
Temperatura ambiente
a max
Montaggio in materiale isolante
t
= 45 °C
termico
a max
84 272 K3
LED-0794/830
Denominazione modulo
3000 K
Temperatura di colore
CRI > 80
Indice di resa del colore
750 lm
Flusso luminoso modulo
141 lm
Flusso luminoso apparecchi
28,2 lm / W
Efficienza luminosa apparecchi
84 272 K4
LED-0794/840
Denominazione modulo
4000 K
Temperatura di colore
CRI > 80
Indice di resa del colore
770 lm
Flusso luminoso modulo
145 lm
Flusso luminoso apparecchi
29 lm / W
Efficienza luminosa apparecchi
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montage
Demonteer het armatuur uit het inbouwhuis.
Draai hiervoor de inbusschroeven (SW 5) in
de afscherming los. Draai het armatuur naar
links tot aan de aanslag en neem haar uit het
inbouwhuis.
Positioneer het inbouwhuis op het fundament
(zoals hierboven beschreven) en bevestig
het met het bijgeleverde of ander geschikt
bevestigingsmateriaal.
Voor de elektrische aansluiting van het
armatuur is ter plaatse een verbindingsmof
buiten het inbouwhuis vereist.
Wij adviseren hiervoor het gebruik van de
verdeeldoos 70 730 of 71 053.
Steek de beschermbuis vanaf de
verbindingsmof tot in het inbouwhuis.
Steek de verbindingskabel door de
beschermbuis en breng een dichte verbinding
met de grondkabel tot stand.
Indien de aansluiting onder het armatuur moet
worden uitgevoerd, dient hiervoor ter plaatse
voor voldoende vrije ruimte te worden gezorgd.
Wij adviseren voor de drainage het gebruik van
een buis DN 150 en de verdeeldoos 70 730. Na
de montage dient de verdeeldoos te worden
gevuld.
Om het armatuur te kunnen uitnemen, is in het
inbouwhuis een kabellengte van 0,5 m vereist.
Let hierbij op de juiste aansluiting van de
aansluitkabel. Breng de netaansluiting aan de
bruine (L), blauwe (N) en groen-gele aders (1)
tot stand.
De aansluiting van de stuurkabels vindt plaats
via de beide met DALI gemarkeerde draden.
Bij niet-aansluiting van deze draden werkt het
armatuur met volle lichtopbrengst.
Plaats het armatuur in het inbouwhuis en richt
het uit. Draai de sluitschroeven vast aan.
Lichtbron
3,9 W
Module-aansluitvermogen
5 W
Armatuur-aansluitvermogen
t
= 25 °C
Nominale temperatuur
a
t
= 50 °C
Omgevingstemperatuur
a max
Bij inbouw in isolatie
t
= 45 °C
a max
84 272 K3
LED-0794/830
Modulebenaming
3000 K
Kleurtemperatuur
CRI > 80
Kleurweergave-index
750 lm
Module-lichtstroom
141 lm
Armaturen-lichtstroom
28,2 lm / W
Armatuurrendement
84 272 K4
LED-0794/840
Modulebenaming
4000 K
Kleurtemperatuur
CRI > 80
Kleurweergave-index
770 lm
Module-lichtstroom
145 lm
Armaturen-lichtstroom
29 lm / W
Armatuurrendement
3,9 W
5 W
t
= 25 °C
a
t
= 50 °C
a max
t
= 45 °C
a max
LED-0794/830
3000 K
CRI > 80
750 lm
141 lm
28,2 lm / W
LED-0794/840
4000 K
CRI > 80
770 lm
145 lm
29 lm / W
3 / 4
