3
De gewichten monteren
Benodigde onderdelen voor deze stap:
4
Bout (⅜" x 1")
6
Borgmoer (⅜")
1
Linker gewichtmontagebeugel
1
Rechter gewichtmontagebeugel
2
Ring
2
Bout (⅝" x 2¾")
8
Koffergewicht
Procedure
VOORZICHTIG
De grasvanger verandert de gewichtsverdeling
van de machine. Als de machine zonder
voorgewichten wordt gebruikt, kan de
stabiliteit van de machine in gevaar worden
gebracht, waardoor u de controle over de
machine kunt verliezen.
Zorg ervoor dat de voorgewichten op de juiste
manier zijn gemonteerd voordat u de machine
met de grasvanger in gebruik neemt.
1.
Bevestig de gewichtmontagebeugels aan de
onderzijde van het frame met behulp van 2
bouten (⅜" x 1") en 2 borgmoeren (⅜"), zoals
getoond in
Figuur
2.
Monteer koffergewichten aan de
gewichtmontagebeugels met 2 bouten
Figuur 1
2.
(⅝" x 2¾"), 2 ringen en 2 borgmoeren (⅜") als
volgt:
•
Als uw machine beschikt over een
gestanst maaidek van 107 cm, moet u 8
koffergewichten monteren.
•
Als uw machine beschikt over een ander
maaidek, moet u 6 koffergewichten
monteren.
3.
Zodra u alle gewichten en beugels hebt
gemonteerd, controleert u of alle bevestigingen
goed vastzitten. Indien nodig vastzetten.
g308507
Belangrijk:
moet u de voorgewichten verwijderen zodat
de machine stabiel blijft.

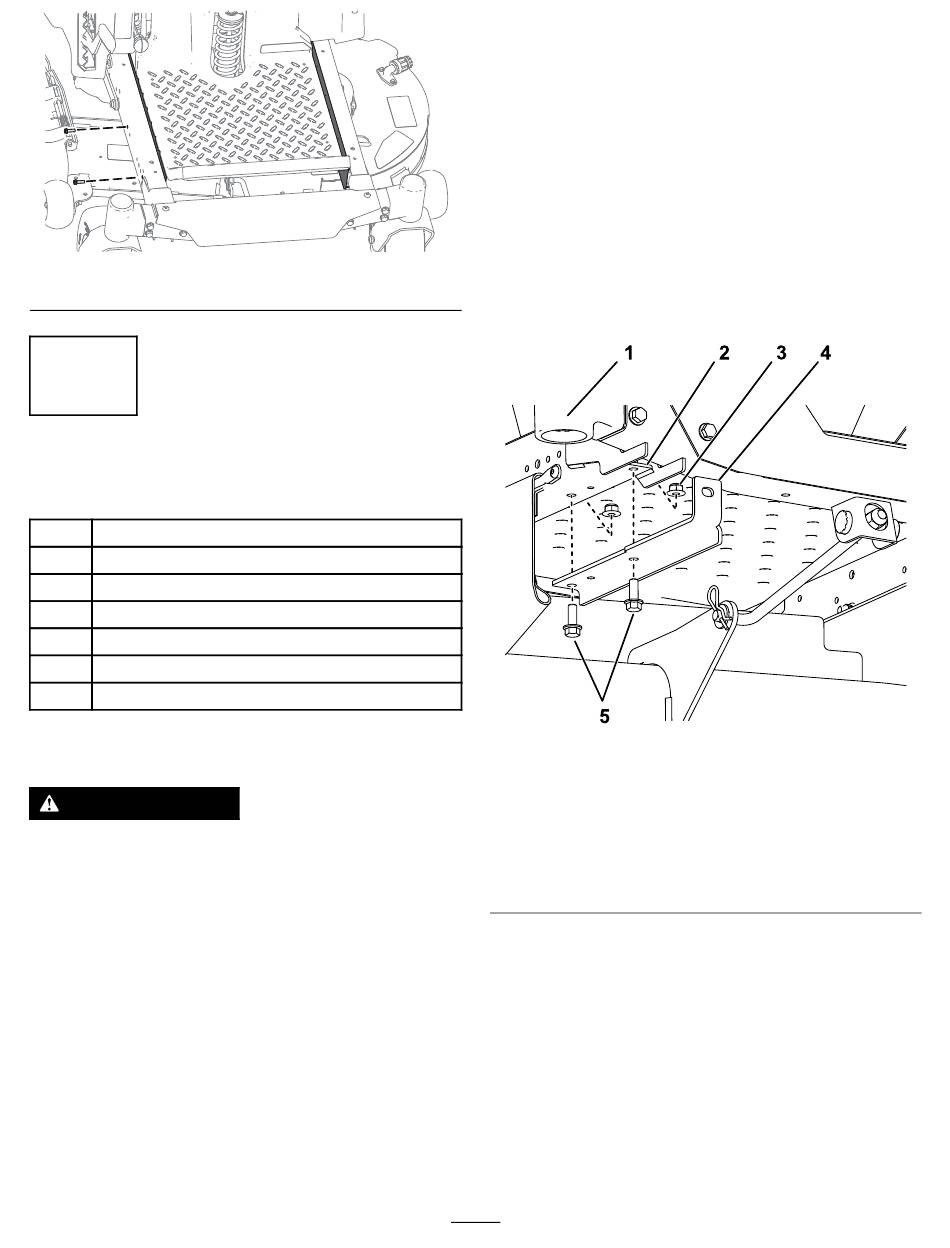

Zwenkwielvork en wiel niet getoond omwille van de
1. Zwenkwiel rechtsvoor
2. Voorste gat (rechterkant
afgebeeld)
3. Borgmoer (⅜")
2
(Figuur
3).
Als u de grasvanger verwijdert,
Figuur 2
duidelijkheid.
4. Rechtermontagebeugel
5. Bouten (⅜" x 1")
g299192
