De set monteren
Monteer de set zoals in
om na te gaan welke opening in de bovenste steun u dient te gebruiken.
Opmerking:
Monteer de onderste bevestigingsbeugel alleen als u de set voor de achterwielen monteert.
Monteer de beugel zo dat het grotere vlak ervan naar de achterkant van de machine wijst;
positie bij montage van de set aan de linkerkant van de machine.

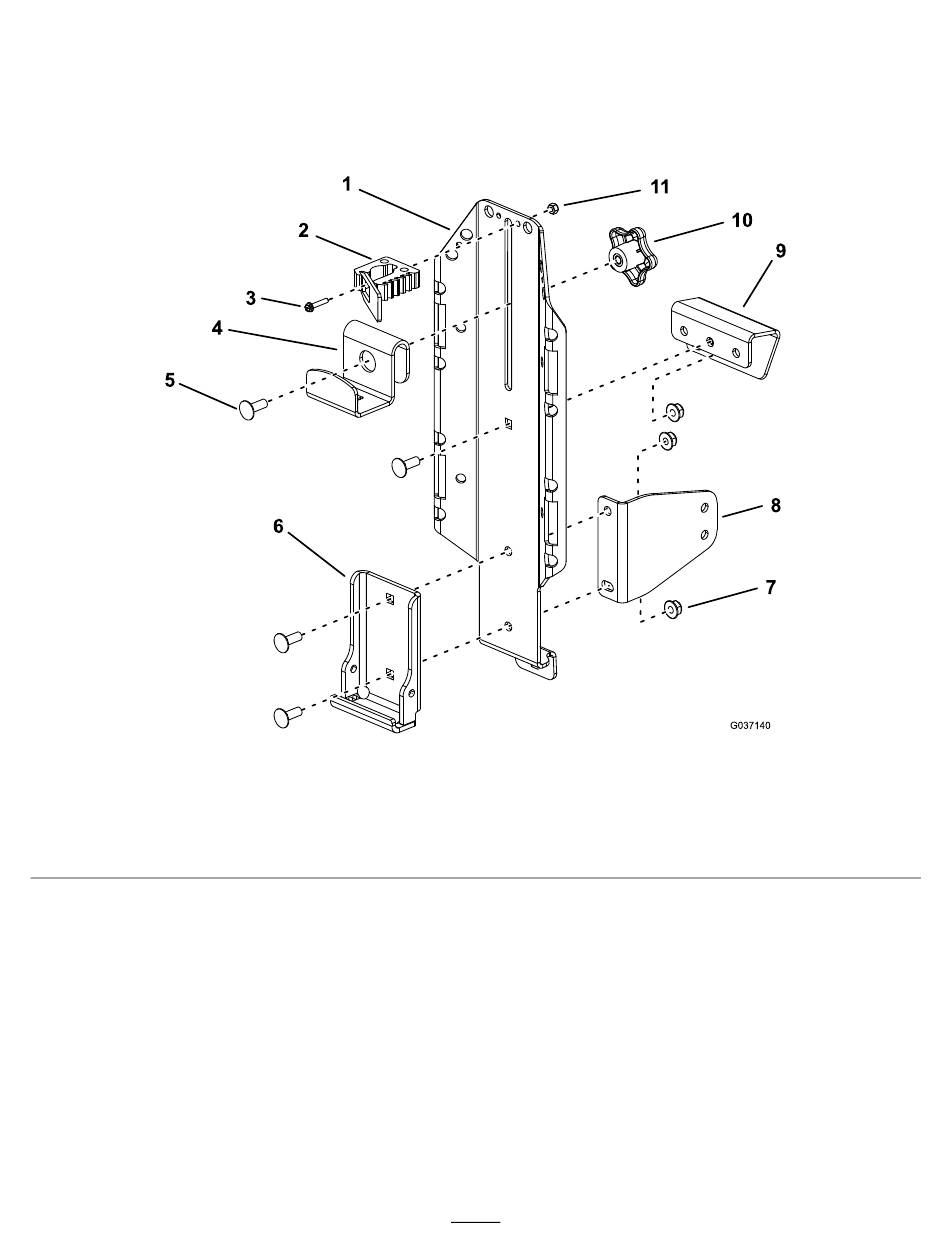

1. Hoofdbeugel
2. Snelklem (optioneel)
3. Gleufkopschroef
Opmerking:
Het monteren van de snelklem is optioneel. Als het monteren van de snelklem op de hoofdbeugel
onhandig is bij het plaatsen van accessoires kunt u de klem op een emmer (afzonderlijk verkrijgbaar) monteren;
boor een gat van 5,1 mm door de emmer en bevestig de snelklem met de gleufkopschroef en borgmoer.
Figuur
2. Zorg dat u de bovenste steun losjes op de hoofdbeugelmonteert; zie
4. Bovenste beugel
5. Slotbout (5/16" x ⅞")
6. Gelaste bevestigingsbeugel 9. Bovenste steun
Figuur 2
7. Moer (5/16")
8. Onderste bevestigingsbeu-
gel (indien nodig)
3
Figuur 3
Figuur 2
toont de
10. Knop
11. Borgmoer (nr. 8)
g037140
