Het beeldscherm instellen
Het beeldscherm instellen (ST430K, ST650K)
Checklijst voor items
Controleer of de volgende items zijn bijgesloten:
1. De ondersteunende componenten voor de basis
2. Vier
5 x 20 mm P-kop verzinkte zwarte machineschroeven met veerring
Φ
3. Een montage-instructie
Tussen de verschillende modellen in dezelfde reeks kunnen kleine verschillende aanwezig zijn. Het
daadwerkelijke product prevaleert.
Montagestappen
1. Haal het informatiepaneel, de basis/standaard en accessoires uit de verpakking.
2. Plaats het apparaat eerst plat op een tafel. Monteer de basis op de achterkant van de
behuizing aan de onderkant van het apparaat. Let op de richting van de pijl. (Fig. 1)
3. Richt het positioneergat aan de bovenkant van de V-nek van de basis met de
positioneeringstandaard op de onderkant van de achterkant van de behuizing van
het apparaat. (Fig. 1)
4. Bevestig de vier
in de figuur is aangegeven, anders kan deze niet worden gemonteerd. (Fig. 2)
5 x 20 mm schroeven. De basis moet worden aangepast zoals dit
Φ

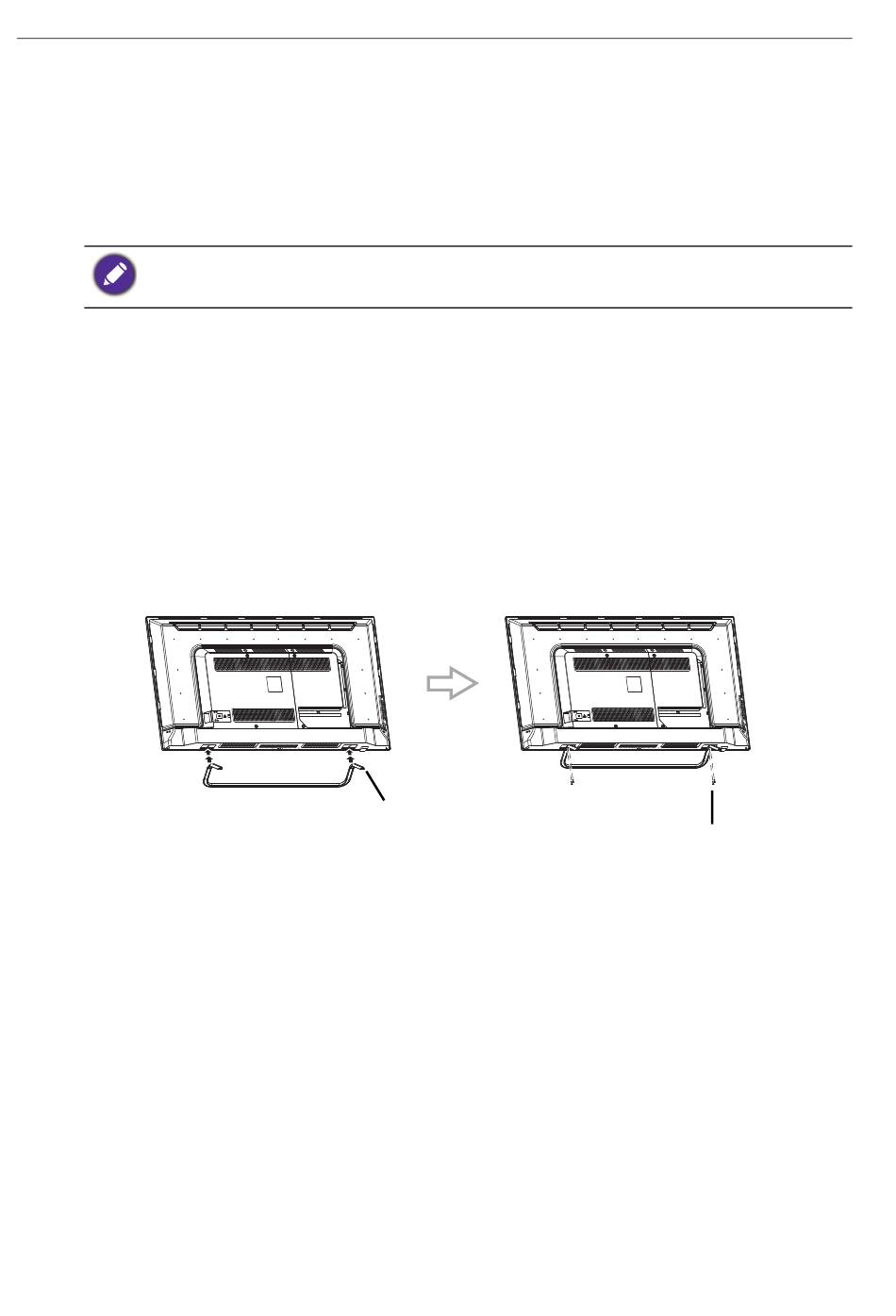

Fig. 1
Basis
Fig. 2
5 x 20
mm schroeven
Φ
