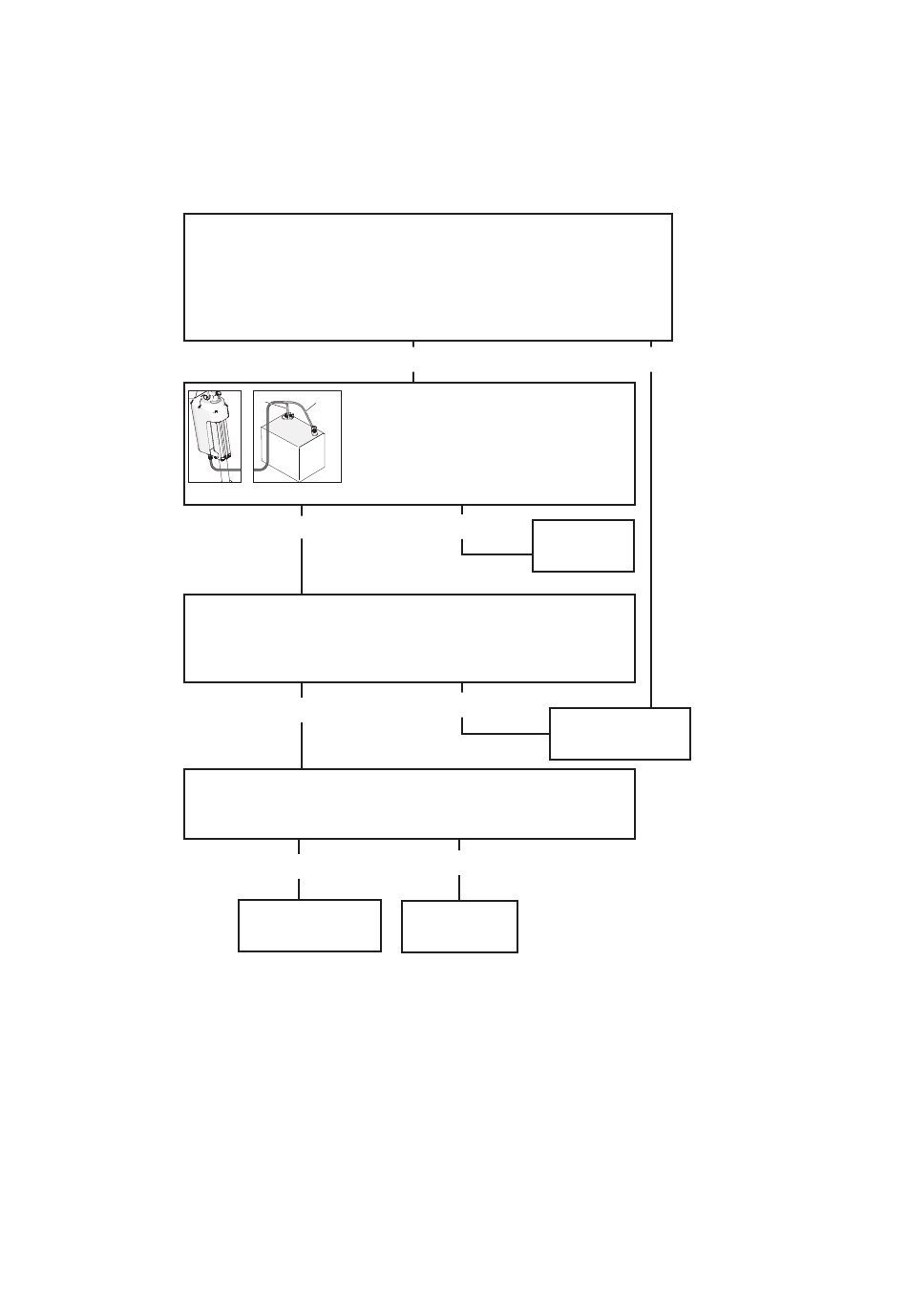

Stang voor aandrijving DCS beweegt niet
Gebruik dit schema als de stang voor aandrijving DCS
niet beweegt of als het DCS de foutcode E09 aangeeft
(fout in Hall-sensor). Referentie Bedradingsschema,
pagina 58.
Sluit de draden en signaalkabel van de aandrijvingsmotor aan van de
aandrijving naar het DCS-bedieningspaneel. Zet de stroomschakelaar aan.
Geeft het DCS-bedieningspaneel binnen 5 seconden het Bedrijfsscherm
weer?
36
Zet de hoofdschakelaar op OFF (uit). Verwijder de blauwe kap achter het
DCS-bedieningspaneel. Zorg dat er een goede accu van 12 V is geplaatst.
Koppel de draden en signaalkabel van de aandrijvingsmotor los van het
DCS-bedieningspaneel. Sluit een multimeter aan tussen de blauwe en
de bruine draden op het DCS-bedieningspaneel. Zet de stroomschakelaar
aan. Meet de spanning (DC) binnen 10 seconden na het inschakelen van
de voeding. Wordt er minimaal 3,0 V DC aangegeven?
BLAUW
BRUIN
Sluit de blauwe en de bruine draden op de aandrijving
aan op een goede accu van 12 V DC. Probeer het
eerst met de blauwe draad op de pluspool en de
bruine draad op de minpool. Als de aandrijvingsstang
12V
niet beweegt, doet u de blauwe draad op de minpool
en de bruine draad op de pluspool. Beweegt de stang
in een van deze gevallen?
JA
Meet binnen 10 seconden na het inschakelen van de hoofdschakelaar
(aangesloten op een goede accu) de spanning (DC) tussen de rode
en zwarte draden of de signaalkabel van de aandrijving uit het
DCS-bedieningspaneel. Wordt er minimaal 10 V DC aangegeven?
JA
JA
VERVANG
BESTURINGSKAART
VAN DCS
JA
NEE
VERVANG
AANDRIJVING
NEE
BESTURINGSKAART
NEE
VERVANG
AANDRIJVING
NEE
VERVANG
VAN DCS
ti36057a
3A6200D
