Luchtkoeling - FIBERTRAC 31 • Actief lucht-koelsysteem voor radiometrische sensoren
6. Schuif de scintillator-koelslang (15) van onderen op de scintillator
van de sensor.
7. Schuif de afdichtingsring (14) van onderen in de opening van de
bovenste wartelmoer (13). Let er daarbij op, dat de afdichtingsring
(14) schoon is en onbeschadigd en daarbij niet verdraaid wordt.
8. Schuif het schroefdraad van de scintillator-koelslang (15) van
onderen in de bovenste wartelmoer (13). Schroef de scintilla-
tor-koelslang (15) langzaam tot aan de aanslag in de bovenste
wartelmoer (13).
Draai de wartelmoer (13) met de meegeleverde haaksleutel. De
scintillator-koelslang wordt daarbij aan het schroefdraad in de
richting van de behuizingskoeling getrokken. Draai de bovenste
wartelmoer (13) op het blok vast met de meegeleverde haaksleu-
tel.
9. Het bovenste deel van de scintilatorkoeling is daarmee al afge-
dicht. Monteer het onderste deel als volgt:

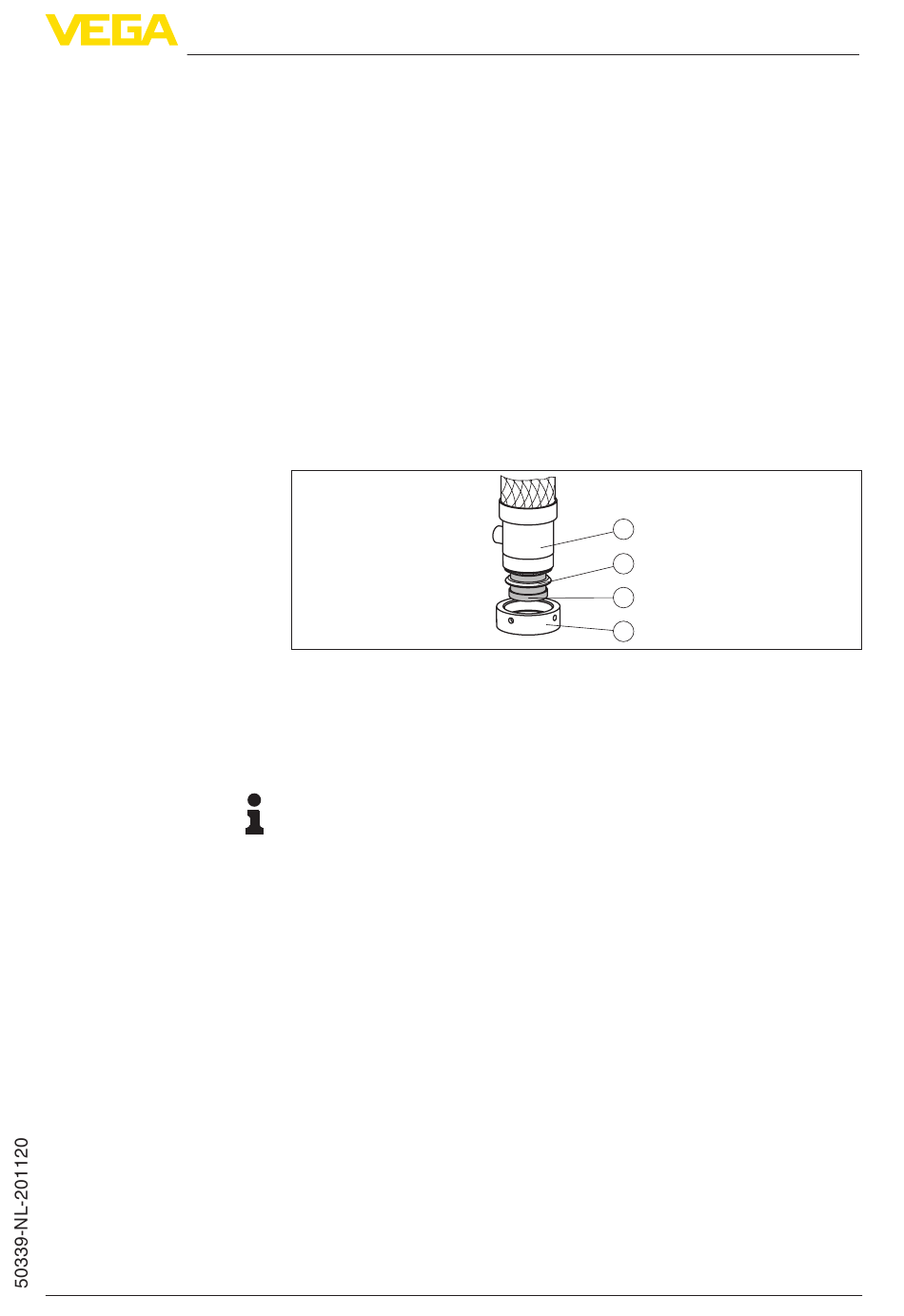

Fig. 6: Montage van de scintillatorkoeling - onderste deel
14 Afdichtingsring
15 Scintilator koelslang (met aansluitschroefdraad)
16 Sensor (scintilatorslang)
17 Wartelmoer - onder
Tip:
De lengte van de scintillator-koelslang is exact bepaald. Toch kan de
indruk ontstaan dat de scintillator-koelslang te lang is.
Lijn de scintillator-koelslang uit in een rechte lijn en let erop, dat de
koelslang niet is gebogen. Indien nodig kan de koelslang in de lengte
iets samen worden gedrukt.
Let erop, dat de zwarte scintillator van de sensor een stuk uit de
scintillator-koelslang steekt.
10. Smeer het onderste schroefdraad van de scintillator-koelslang
(15) in met een zuurvrij vet. Daarmee kunnen de onderdelen
gemakkelijker worden samengeschroefd.
11. Schuif een afdichtingsring (14) van onderen op de scintillator-
slang (16) van de sensor. Let erop, dat de afdichtingsring (14)
daarbij niet beschadigd raakt of wordt vervuild.
12. Schijf de onderste wartelmoer (17) van onderen op het schroef-
draad van de scintillator-koelslang (15).
13. Schroef de onderste wartelmoer (17) langzaam tot aan de aan-
slag op de scintillator-koelslang (15). Houd het vaste pijpdeel van
de scintillatorkoelslang (15) met een bandsleutel (oliefiltersleutel)
2 Montage
15
14
16
17
9
