Aansluitdoos geïntegreerd gemonteerd
De volgende instructies moeten worden aangehouden voor de juiste installatie van het
instrument (houd er rekening meet dat dit geld voor de versies "Open steunframe",
"Steunframe met afdekkingen" en "Hals").

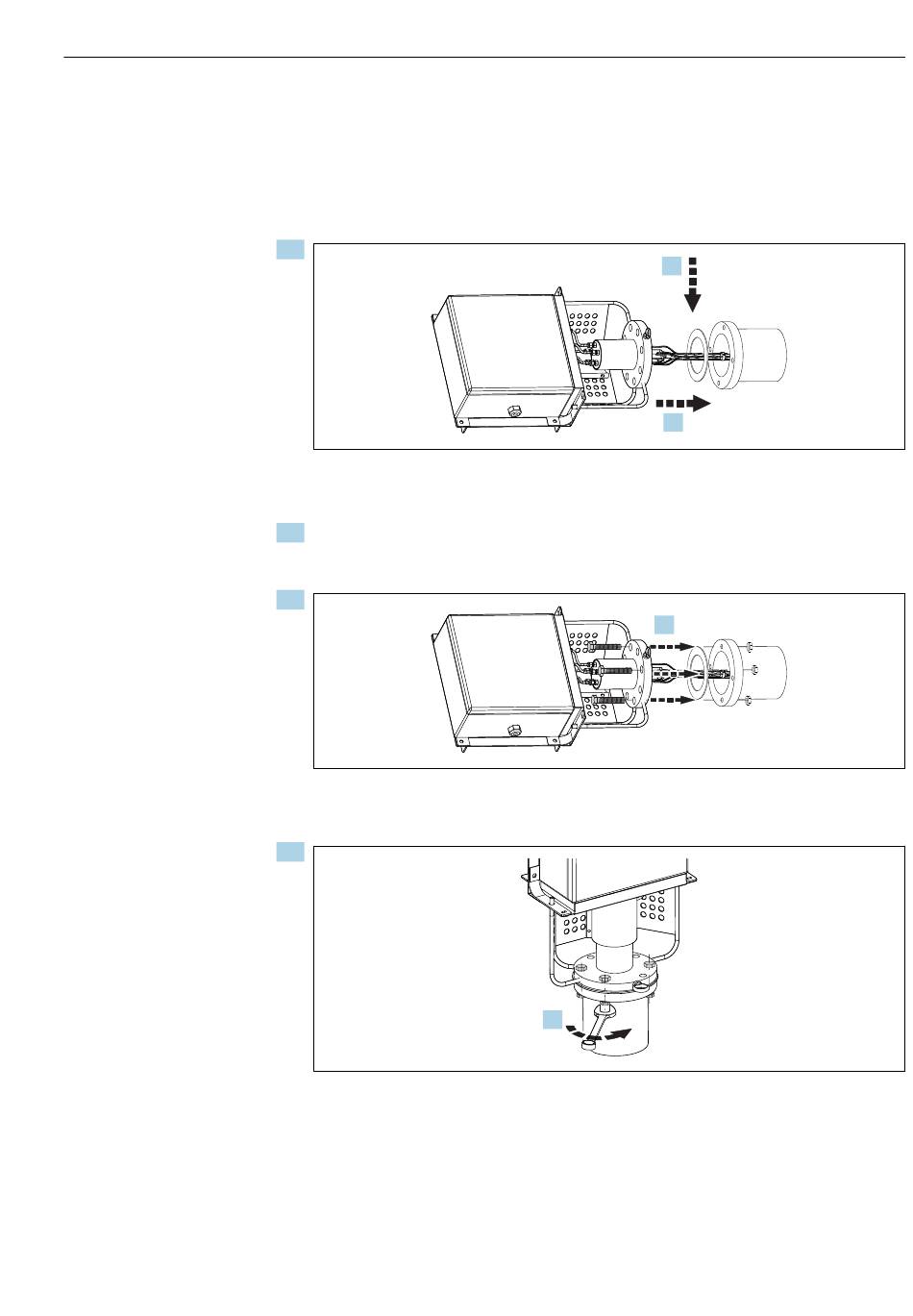

Montagevolgorde
1.
Plaats de pakking tussen de flenssok en de flens van het instrument (na controle of
de pakkingzittingen op de flenzen schoon zijn).
2. Breng het instrument naar de sok, plaats de kabel door de sok waarbij in elkaar
draaien en vervorming van de thermo-elementsonde en verdraaien van het
kabelsysteem moeten worden voorkomen.
3.
Start het inbrengen van de bouten door de gaten van de flenzen en draai ze met een
geschikt sleutelgereedschap vast met de moeren - maar draai ze niet helemaal vast.
4.
Plaats de bouten compleet in de gaten van de flenzen en zet ze vast met de diagonale
methode met een geschikt hulpmiddel (d.w.z. gecontroleerd spannen volgens de van
toepassing zijnde normen).
1.
2.
3.
4.
Montage
A0038308
A0038309
A0038310
