Memosens CLS16E
5.1
Aansluiten van de sensoren

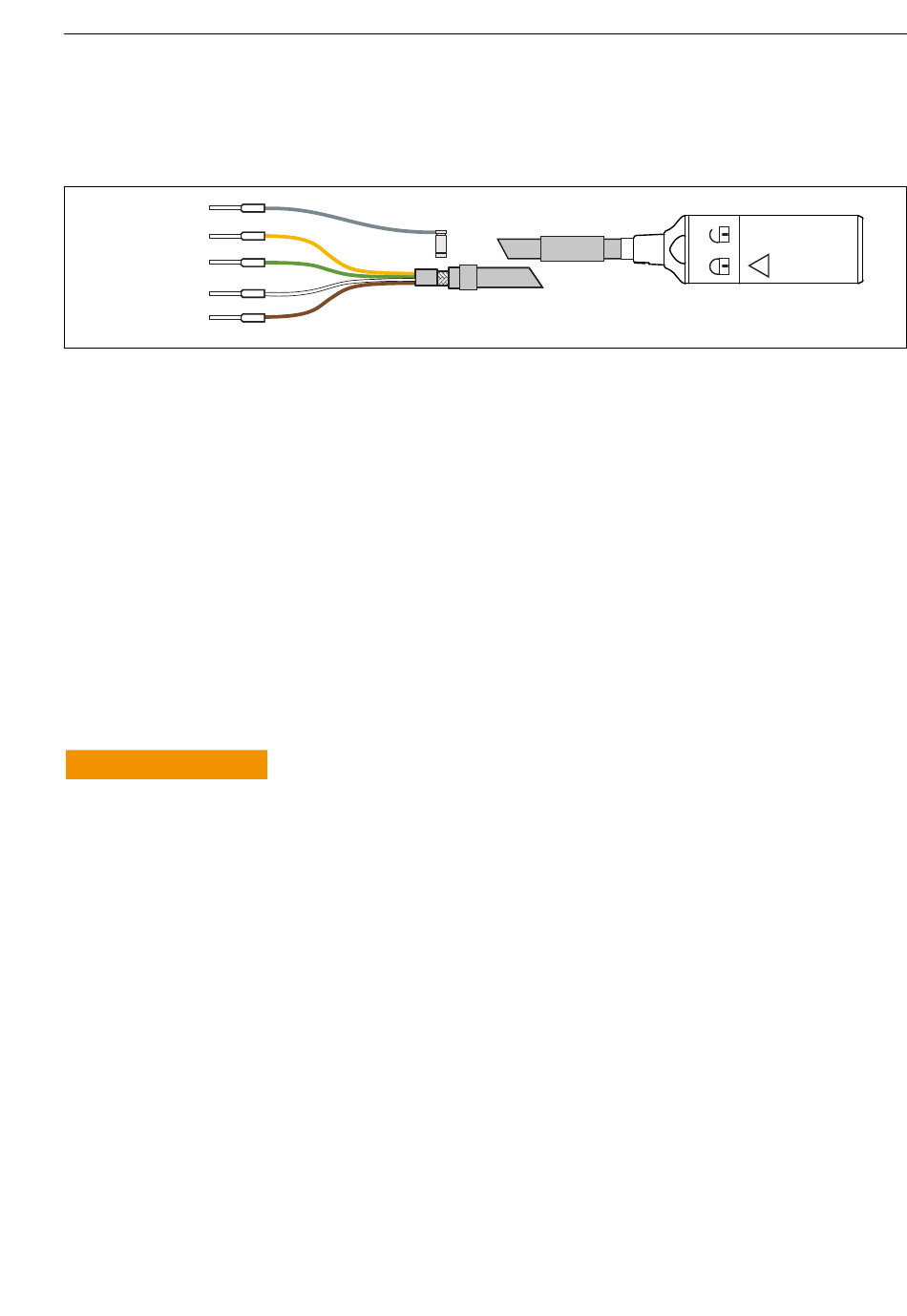

De elektrische aansluiting van de sensor op de transmitter wordt met de meetkabel CYK10
uitgevoerd.
GY
GND
YE
Com B
GN
Com A
–
WH
+
BN
1
Meetkabel CYK10
5.2
Waarborgen beschermingsklasse
Alleen de mechanische en elektrische aansluitingen welke zijn beschreven in deze
handleiding en die nodig zijn voor het gewenste, bedoelde gebruik mogen worden uitgevoerd
op het geleverd instrument.
‣
Wees voorzichtig bij het uitvoeren van de werkzaamheden.
Anders kunnen de individuele beschermingen (beschermingsklasse (IP), elektrische
veiligheid, EMC interferentie-ongevoeligheid) zoals gespecificeerd voor dit product niet langer
worden gegarandeerd omdat, bijvoorbeeld deksels zijn weggelaten of kabel (uiteinden) los
zitten of onvoldoende zijn vastgezet.
5.3
Controles voor de aansluiting
WAARSCHUWING
L
Aansluitfouten
De veiligheid van mensen en het meetpunt is in gevaar! De fabrikant aanvaardt geen
verantwoordelijkheid voor fouten die resulteren uit het niet aanhouden van de instructies in
deze handleiding.
‣
Neem het meetpunt alleen in bedrijf wanneer u ja kunt antwoorden op alle volgende
vragen.
Productstatus en -specificaties
‣
Zijn de sensor en kabel uitwendig onbeschadigd?
Elektrische aansluiting
‣
Is de geïnstalleerde kabel voorzien van een trekontlasting en niet getwist?
‣
Is een voldoende lengte van de kabeladers gestript en zijn de aders correct in de klemmen
op de transmitter geplaatst?
‣
Zijn alle insteekklemmen op de transmitter goed verbonden?
‣
Zijn alle kabelinvoeren gemonteerd op de transmitter, vastgezet en lekdicht?
