Elektrische aansluiting
1
2
4
3
A3
2
1
4
3
4

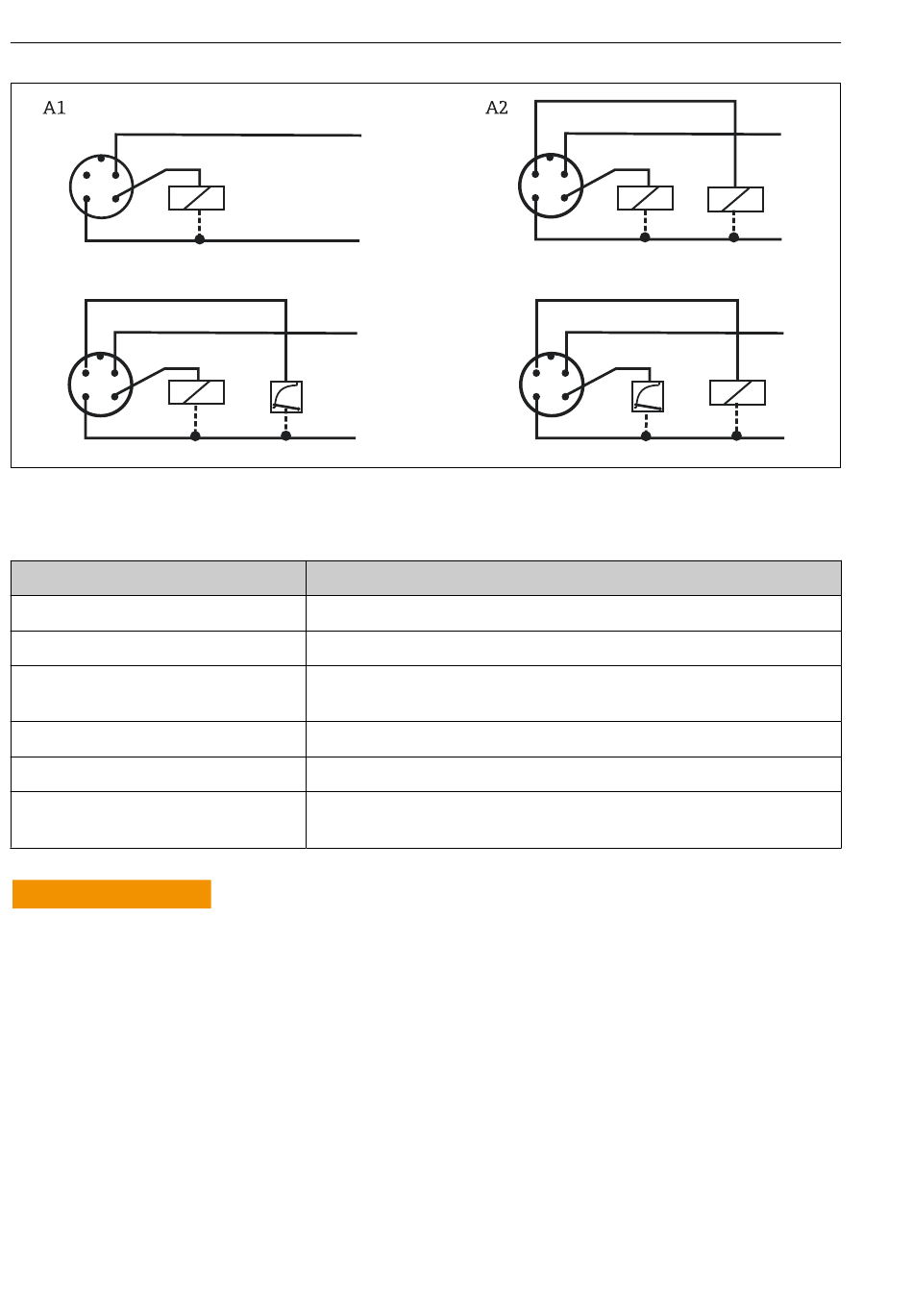

Pintoekenning op M12x1 connector
Pos.nr.
A1
A2
A2'
A3
A4
A4'
WAARSCHUWING
L
Houd de volgende punten aan om beschadiging van de analoge ingang van een PLC te
voorkomen:
‣
Sluit de actieve PNP-schakeluitgang van het instrument NIET aan op de 4 ... 20 mA-ingang
van een PLC.
DESINA: gestandaardiseerde installatietechnologie voor gereedschapsmachines en
fabricagesystemen, → 16.
R2 = diagnose/NC-contact (zie voor meer informatie over DESINA, www.desina.de)
14
L+
R1
L–
L+
R1
4...20mA
L–
Instelling uitgang
1 x PNP schakeluitgang
2 x PNP schakeluitgang R1 en m (R2)
2x PNP schakeluitgang R1 en m (diagnose/NC-contact voor "DESINA"
instelling)
1x PNP schakeluitgang en 1x analoge uitgang (4 tot 20 mA)
1x analoge uitgang (4 tot 20 mA) en 1x PNP schakeluitgang m (R2)
1x analoge uitgang (4 tot 20 mA) en 1x PNP schakeluitgang m
(diagnose/NC-contact met "DESINA" instelling)
Thermophant T TTR31, TTR35
A2'
2
1
3
4
R1
A4
A4'
2
1
4
3
4...20mA
L+
Rx
L–
L+
Rx
L–
A0043603
