2 Productbeschrijving
Leveringsomvang
Functie
Constructie
Toepassingsgebied
4
2
Productbeschrijving
De levering bestaat uit:
•
Instrumentstekker - voor inschroeven in de sensorbehuizing
•
Hoekdoos - voor kabelaansluiting
•
Documentatie
– Deze extra handleiding
De connector is een toebehoren voor sensoren met één- of tweeka-
merbehuizing. Deze is bedoeld als ontkoppelbare aansluiting op de
voedingsspanning resp. signaalverwerking.
De connector bestaat uit de instrumentstekker, een meeraderige, vast
aangesloten aansluitkabel en de bijbehorende hoekdoos. De afzon-
derlijke aders zijn met getallen voor de klemmen van de elektronica
gemarkeerd.

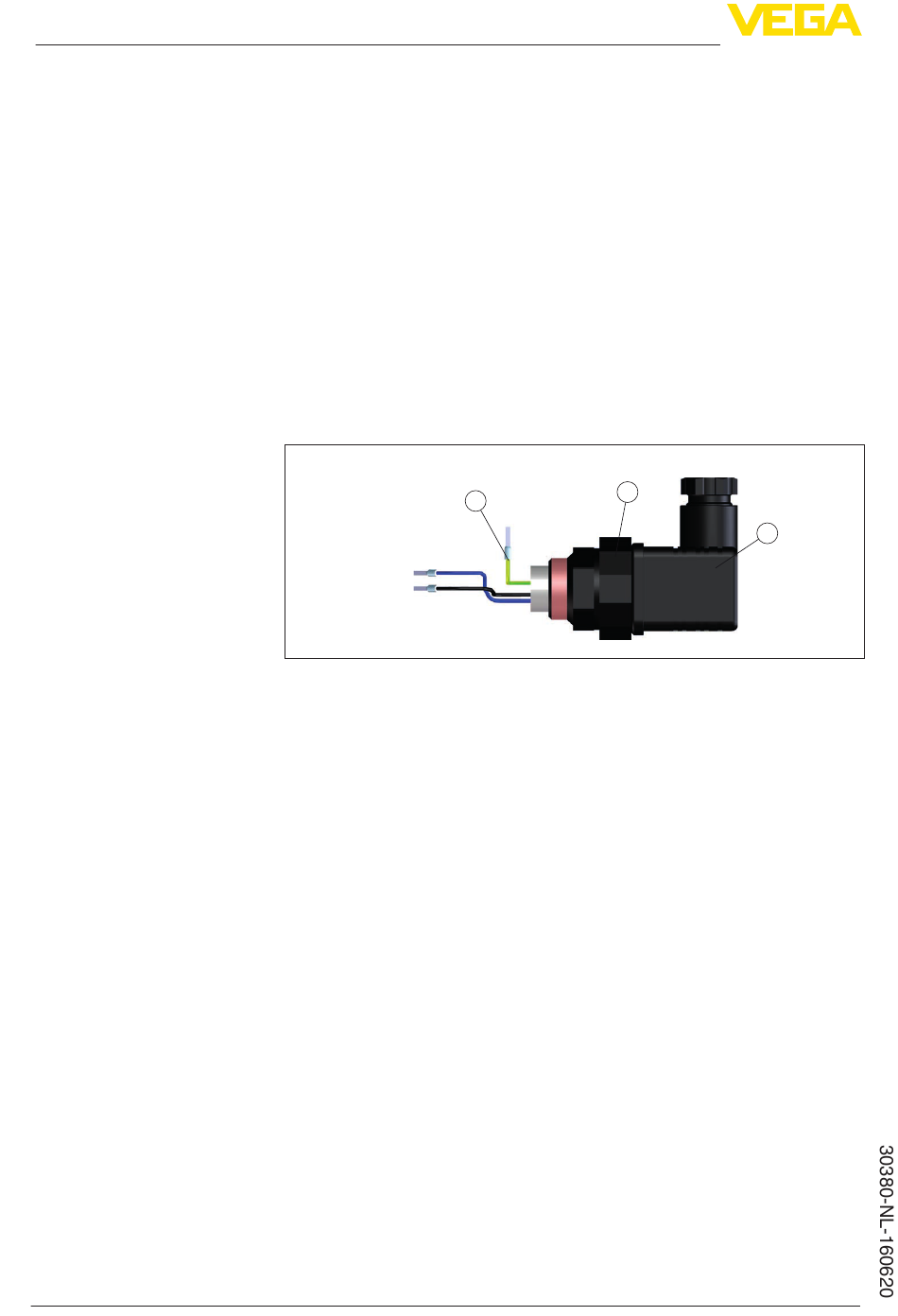

Fig. 1: Opbouw connector ISO 4400 - voorbeeld
1
Verbindingskabel
2
Instrumentstekker
3
Hoekdoos
De connector wordt op de plaats van de kabelwartel in één- of twee-
kamerbehuizingen gemonteerd.
2
1
Connector ISO 4400 • voor niveaudetectiesensoren
