WAARSCHUWING
Accupolen of gereedschap kunnen
kortsluiting veroorzaken als ze tegen metalen
onderdelen van de tractie-eenheid of machine
komen, en vonken veroorzaken. Hierdoor
kunnen accugassen tot ontploffing komen,
waardoor lichamelijk letsel kan ontstaan.
• Zorg ervoor dat bij het verwijderen of
installeren van de accu de accupolen
niet in aanraking komen met metalen
onderdelen van de machine.
• Voorkom dat metalen gereedschappen
kortsluiting veroorzaken tussen de
accupolen en metalen onderdelen.
WAARSCHUWING
Als accukabels verkeerd worden geleid, kan
dit schade aan de machine en de kabels
tot gevolg hebben en vonken veroorzaken.
Hierdoor kunnen accugassen tot ontploffing
komen, waardoor lichamelijk letsel kan
ontstaan.
• U moet altijd de minkabel (zwart) van de
accu losmaken voordat u de pluskabel
(rood) losmaakt.
• U moet altijd de pluskabel (rood) van de
accu aansluiten voordat u de minkabel
(zwart) aansluit.
1.
Ontgrendel de deur van de accubehuizing en
open deze.
2.
Verwijder Haal de accu uit de accubehuizing:
A.
Verwijder de aandrukstang en J-stangen
waarmee de accu op de accubak is
bevestigd
(Figuur
B.
Verwijder de slotbout en moer waarmee
min-kabel van de accu (zwart) op de
negatieve (–) pool is gemonteerd, en
verwijder de min-kabel.
C.
Verwijder de slotbout en moer waarmee
plus-kabel van de accu (rood) op de
positieve (+) pool is gemonteerd, en
verwijder de plus-kabel.
3.
Maak de bovenkant van de accu schoon.
4.
Sluit een acculader van 3 tot 4 A aan op de
accupolen. Laad de accu op gedurende 4 tot
8 uur bij 3 tot 4 A.
5.
Als de accu is opgeladen, haalt u de acculader
uit het stopcontact en maakt u deze los van de
accupolen.
50).
6.
Plaats de accu op de accubak in de
accubehuizing, zie

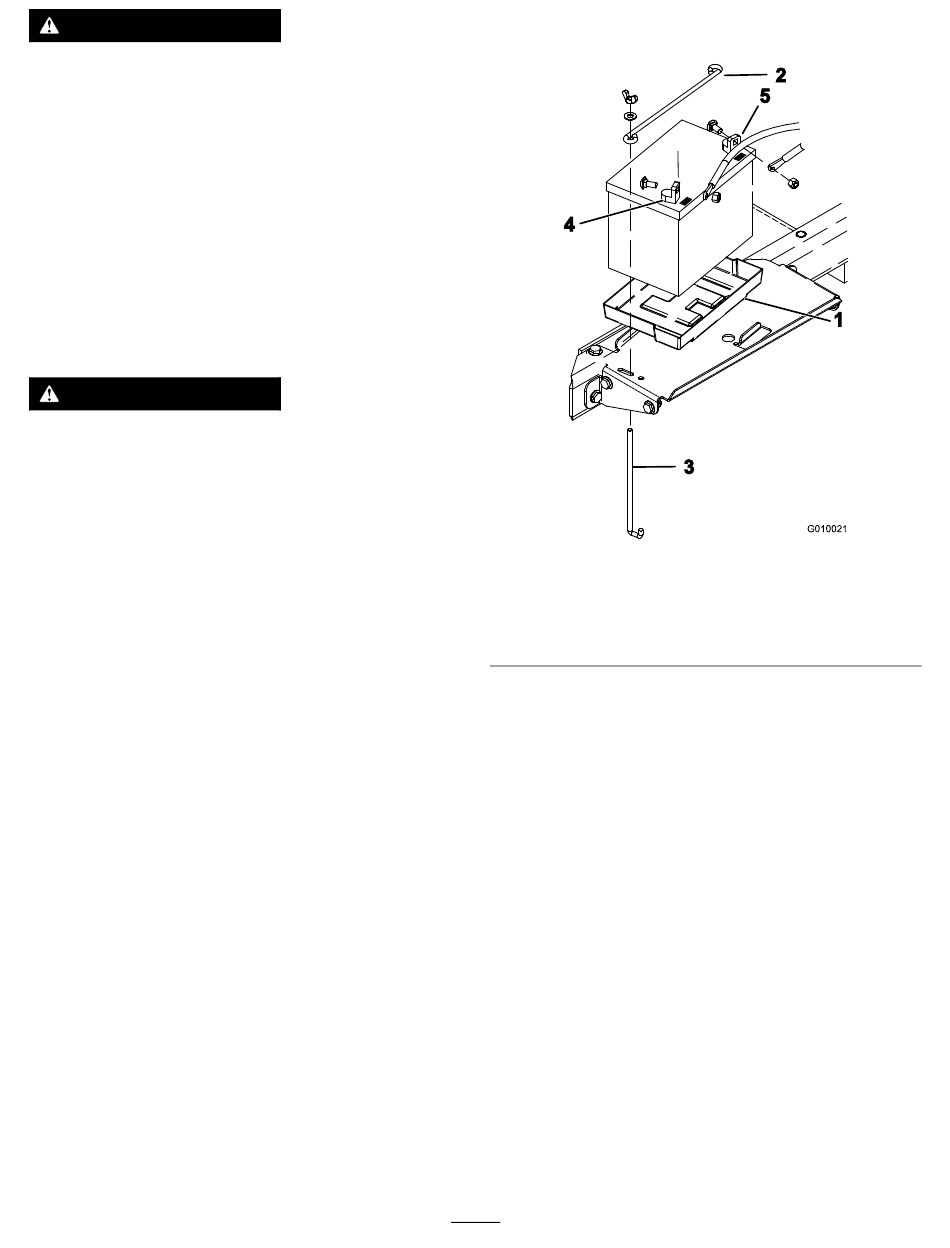

1. Accubak
2. Aandrukstang
3. J-stang
7.
Sluit de pluskabel van de accu (rood) aan op de
positieve (+) accupool, met de slotbout en moer
die u eerder verwijderde. Schuif het rubberen
kapje over de pluspool van de accu heen om
kortsluiting te voorkomen.
8.
Sluit de minkabel (zwart) aan op de minpool (-)
met de eerder verwijderde slotbout en moer.
9.
Smeer een dun laagje Grafo 112X-vet op
de kabelklemmen en de accupolen (Toro-
onderdeelnr. 505-47).
10.
Sluit en vergrendel het deksel van de
accubehuizing.
42
Figuur
50.
Figuur 50
4. Pluspool (+)
5. Minpool (–)
g010021
