Samenvatting van Inhoud voor KMS Peak and Hold

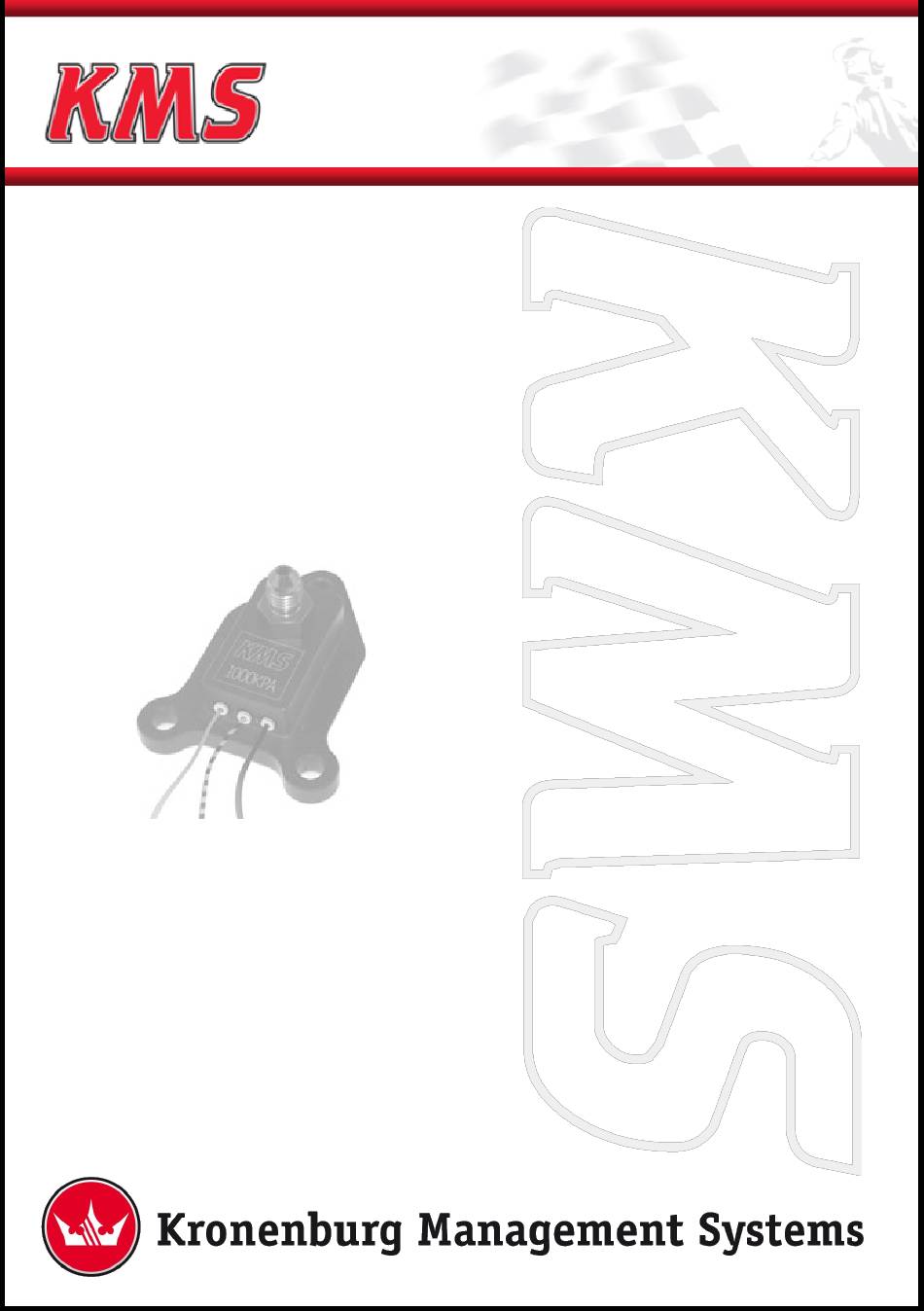

- Pagina 1 EN—NL—DE kms.vankronenburg.nl Peak and Hold driver module Manual for installation and setup Handleiding voor installatie en instelling Anleitung für Installation und Setup ...
- Pagina 3 EN—NL—DE kms.vankronenburg.nl Peak and Hold driver module Part nr: xx-xx-xx-xxxx User manual...
- Pagina 4 ECU. About the module The KMS Peak and Hold driver module enables users to make use of low- impendance (1.5-5 ohms) injectors. Up to four independent injectors can be used in a sequential or combined setup. The KMS Peak and Hold driver module is a standalone driver.
- Pagina 5 Therefore, all injectors require a constant +12v feed on one pin. The other pin can be connected directly to the Peak and Hold driver module. Installing the driver module does not require changes in the ECU software settings when using the base function.
- Pagina 6 Wiring example scheme The wiring scheme below includes a KMS ECU combined with the Peak and Hold driver module. Since the ECU injector outputs are limited to 2 signals, this four-injector wiring layout devides the signals to achieve 2 cylinder banks.
- Pagina 7 Wiring example scheme using KMS Sequential driver The wiring scheme below includes a KMS MD35 ECU combined with the Peak and Hold driver module and a KMS Sequential driver module. Using this set- up, the Peak and Hold driver will work fully sequential.
- Pagina 8 EN—NL—DE kms.vankronenburg.nl Peak and Hold driver module Onderdeel nr: xx-xx-xx-xxxx Gebruikershandleiding...
-
Pagina 9: Pakket Inhoud
CD bijgeleverd bij KMS ECU’s. Over de module De KMS Peak and Hold driver module maakt het mogelijk om laag- impendante injectoren (1.5-5 ohm) te gebruiken. Maximaal vier onafhankelijke injectoren kunnen in een sequentiele of gecombineerde setup worden aangestuurd. - Pagina 10 Daarom behoeven alle injectoren een constante +12v voeding op één pin. De andere pin kan direct op de Peak and Hold driver uitgang worden aangesloten. Installatie van de driver module vereist geen wijzigingen in de software instellingen van de ECU wanneer de basisfunctie wordt gebruikt.
-
Pagina 11: Bedrading Voorbeeldschema
Bedrading voorbeeldschema Het onderstaande bedradingsschema bevat een KMS ECU gecombineerd met de Peak and Hold module. Omdat de ECU twee injector outputs heeft ge- bruikt deze setup voor vier injectoren een verdeling van de signaaldraden. Hiermee worden twee cilinderbanken aangestuurd. - Pagina 12 Bedrading voorbeeldschema met KMS Sequential module Het onderstaande bedradingsschema bevat een KMS MD35 ECU gecom- bineerd met de Peak and Hold driver en een KMS Sequentieeldriver. Bij deze setup wordt werkt de Peak and Hold driver volledig sequentieel. __________________________________________________________...
- Pagina 13 EN—NL—DE kms.vankronenburg.nl Peak and Hold driver module Teilenummer: xx-xx-xx-xxxx Benutzerhandbuch...
- Pagina 14 EN—NL—DE kms.vankronenburg.nl __________________________________________________________ Peak and Hold driver module Teilenummer: xx-xx-xx-xxxx Version 1.00...
- Pagina 15 EN—NL—DE kms.vankronenburg.nl __________________________________________________________ Peak and Hold driver module Teilenummer: xx-xx-xx-xxxx Version 1.00...
- Pagina 16 Please visit our website for more information, manuals, software and prices: kms.vankronenburg.nl...
