TCS-Compact
6.3.3 Prisma bevestigen
1
Spanprisma
2
Markering voor diameter gasmondstuk

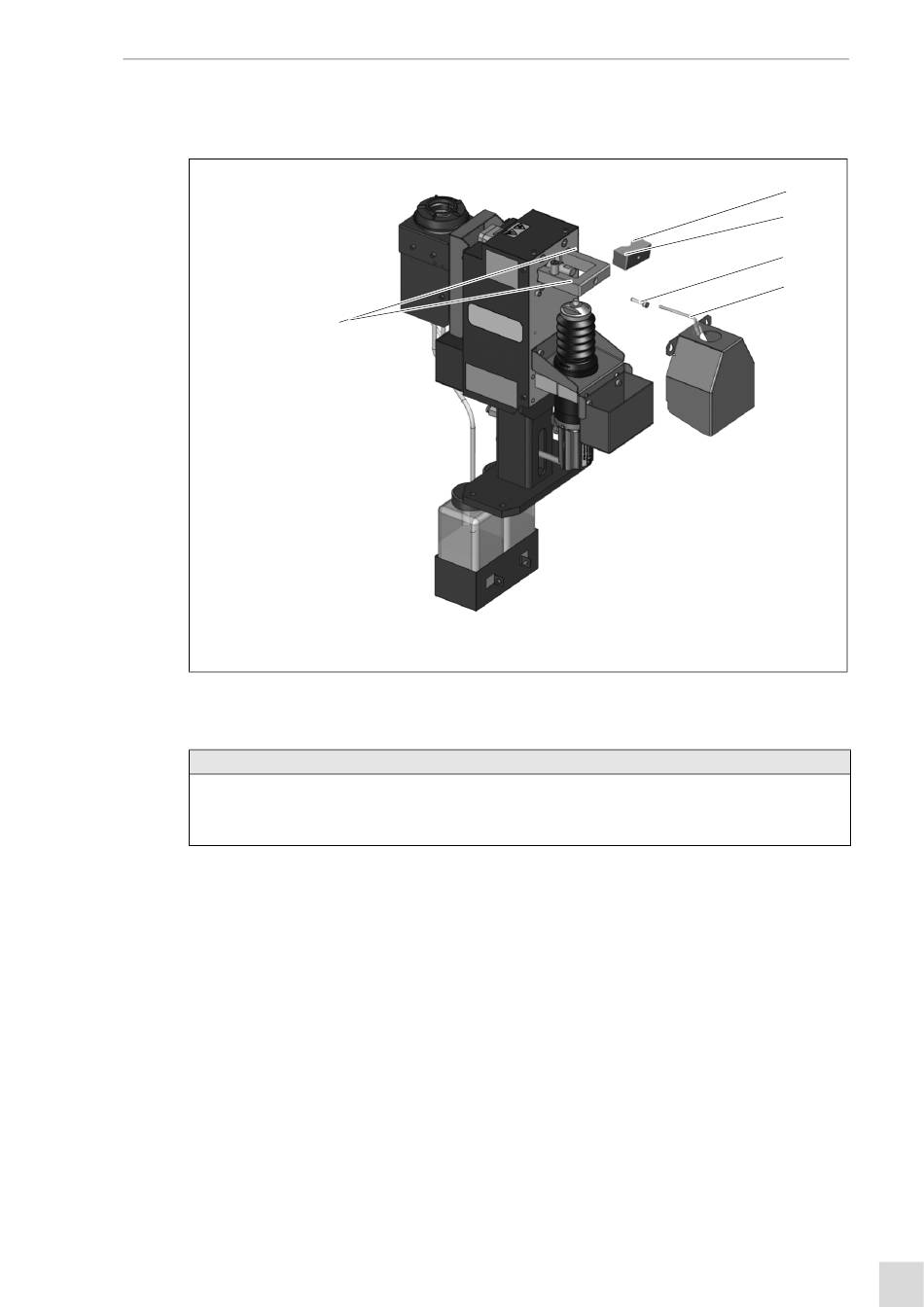

Afb. 17
Prisma bevestigen
1 Monteer het spanprisma (1) van bovenaf in het klemmechanisme (5).
LET OP
• Let op of het juiste spanprisma (1) is gemonteerd dat past bij de diameter van het gasmondstuk. De diameter van het
prisma vindt u op het prisma.
Afb. 17 Prisma bevestigen op pagina NL-23, pos. (2)
2 Bevestig het spanprisma met cilinderkopschroef (M6 × 25) (3) (draaimoment 10 Nm).
BAL.0726.0 • 2022-05-02
5
3
Cilinderkopschroef M6 × 25
4
Binnenzeskantsleutel, sleutelafmeting 5
6 Inbedrijfstelling
1
2
3
4
5
Klemmechanisme gasmondstuk
NL - 23
