1.
Débranchez la cosse négative de la batterie.
Enlevez la plage arrière et le seuil.
Dégagez les tapis en bas du côté droit et gauche.
Menez la chaise arrière avant.
Enlevez les deux panneaux en haut sous la fenêtre à côté gauche.
2.
Percez un trou de 13 mm au centre du coffre ou utilisez un passe-fils existant.
Enlevez avec attention les échardes de métal et appliquez une peinture anti-corrosion sur les contours.
Placez le passe-fils dans le trou.
3.
Placez le jeu de câbles dans le coffre.
Menez la terminaison 8-pôles du faisceau électrique via le passe-fils jusqu'à la prise.
Poussez la gaine protectrice sur le faisceau.

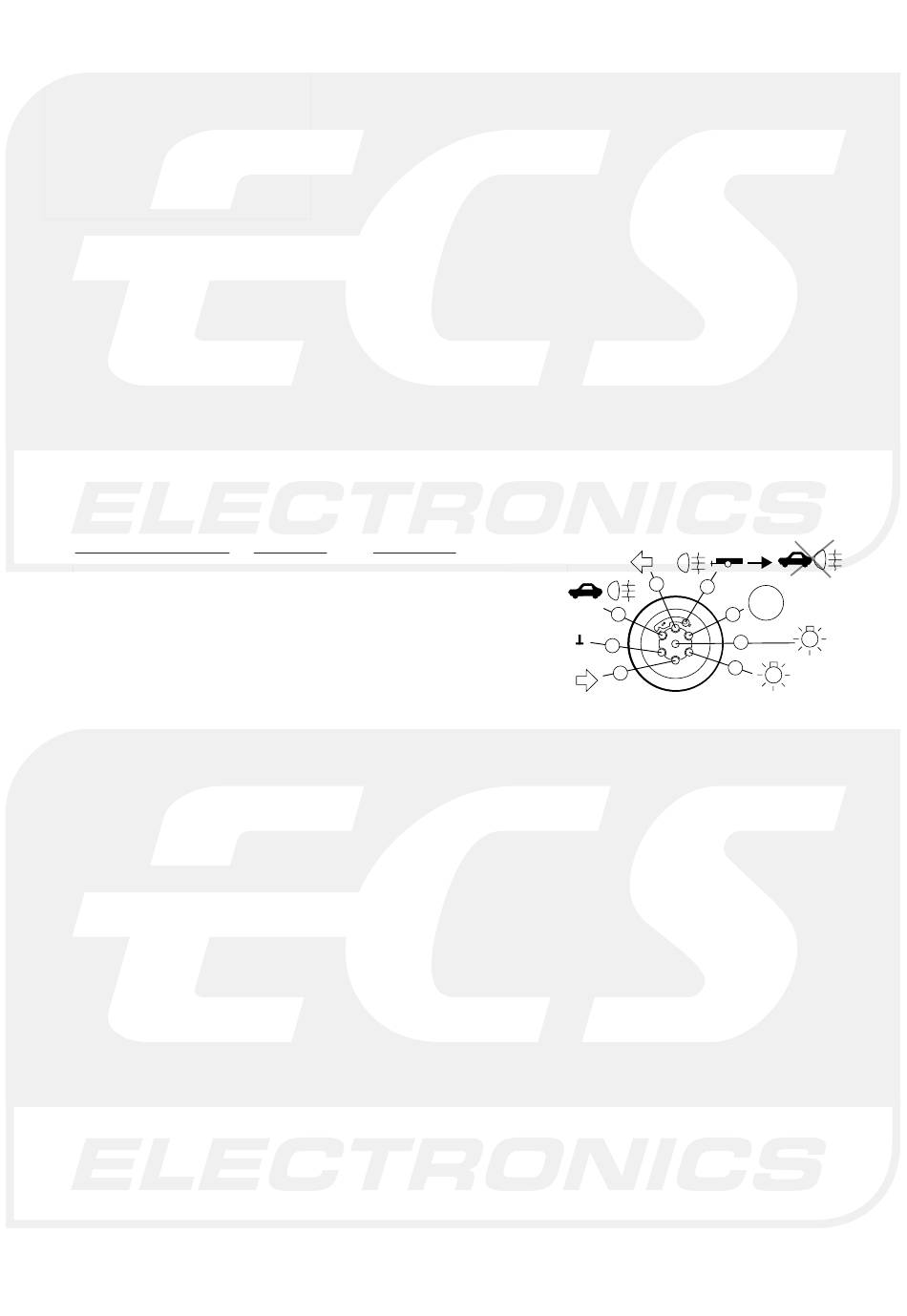

Faîtes sortir les fiches de contact de la prise et connectez les fils comme indiqué ci-dessous:
Fonctions de la remorque:
Clignotant gauche
Feu de brouillard
Masse
Clignotant droit
Feu arrière droit
Feux de stop
Feu arrière gauche
Feu de brouillard
Montez la prise sur le crochet d'attelage.
4.
Dans les feux arrières se trouvent des connecteurs 6-pôles.
Séparez le connecteur du côté droit.
Connectez-y les connecteurs du faisceau électrique ayant un fil de couleur marrone et verte.
Séparez le connecteur du côté gauche.
Connectez-y les connecteurs du faisceau électrique ayant un fil de couleur rouge, noire, jaune, grise et bleue.
Branchez le fil blanc à la masse.
5.
Rebranchez la cosse négative de la batterie.
Contrôlez les fonctions électrique avec la remorque accouplée.
Remontez les parts démontés.
© ECS 2000
INSTRUCTION DE MONTAGE DU FAISCEAU ELECTRIQUE POUR CROCHET D'ATTELAGE
CONFORME A LA NORME DIN/ISO 1724PRISE 12-N
SEAT AROSA 3 PORTES HB1997-
VW LUPO 10/98-
Reference: SE-001-BB
Contact No.:
Couleur de fil:
1 (L)
jaune
2 (54-G)
bleu
3 (31)
blanc 2,5 mm2
4 (R)
vert
5 (58-R)
marron
6 (54)
rouge
7 (58-L)
noir
8 (58-b)
gris
SE-001-BB-F
080300L
1
8
STOP
2
6
7
3
5
4
REVISIE 0
