Diagnose en reparatie
Elektronicabox met
relaismodule LSR1-x (onder) en
voedingsdeel LSGA/LSGD (boven)
Pos. 410
display-deksel
Pos. 370
cpl.
frontfolie
Pos. 460b
deksel-
schroeven
Pos. 460a
deksel-
schroeven
Pos.420
Deksel aansluit-
ruimte
Pos. 10 / 20
Voedingsmodu-
le LSGA / LSGD
74
8.3
Reparatie Liquisys S CUM 253

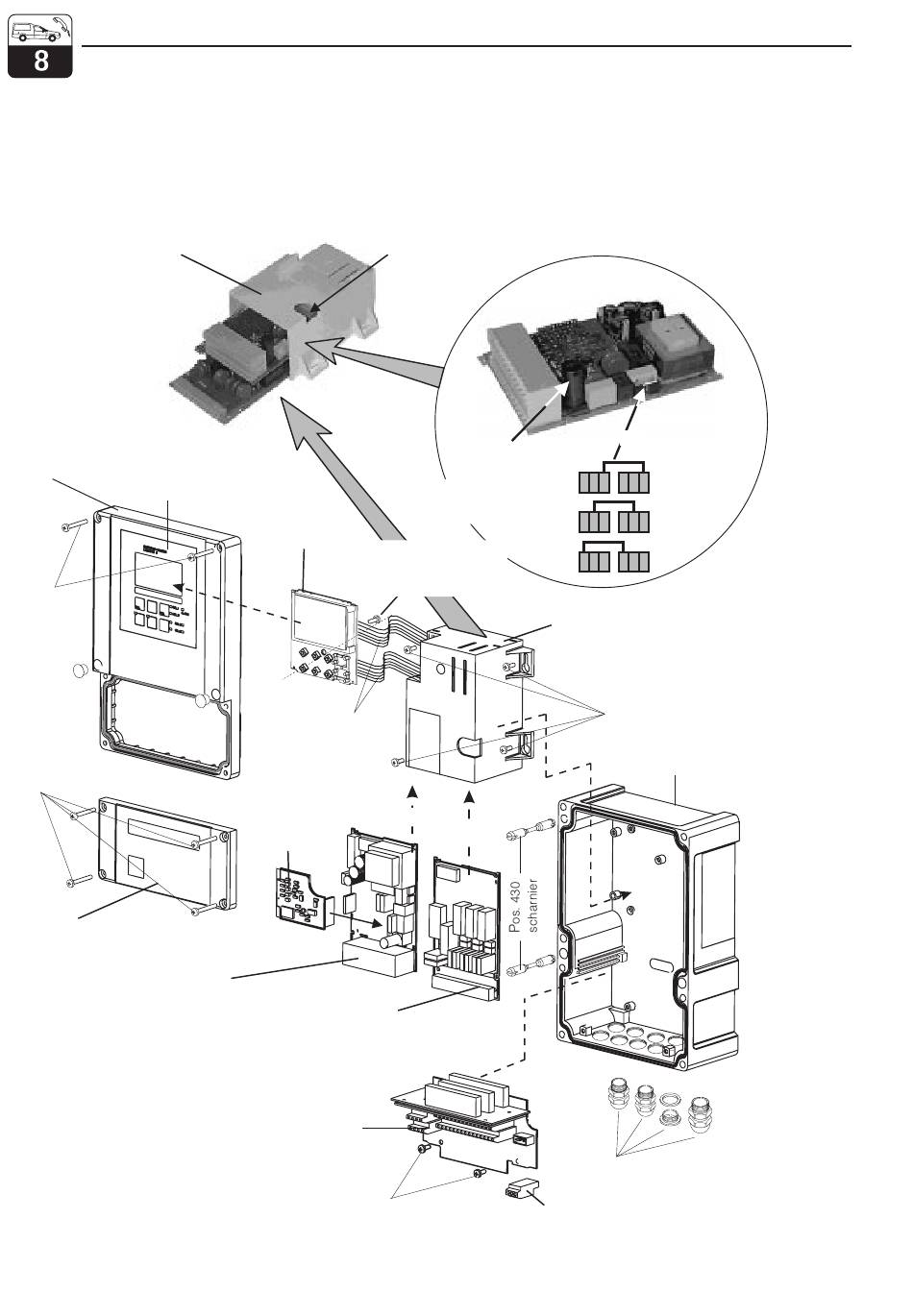

8.3.1
Constructietekening
Hier zekering toegankelijk
ook bij ingebouwde elek-
tronicabox
Pos. 40 ... 90
Centrale module
LSCH-x / LSCP
Pos. 450b
Torx-schroef voor
centrale module
Pos. 310 / 320
Vlakbandkabels
Pos. 270
transmitter-
module MKT1
Pos. 290 / 300
Relaismodule
LSR2-x
Pos. 340
docking-module
LSK1
Pos. 450c
Torx-schroeven K4x10
Voeding 100 ... 230 V AC
Zekering
230V
Keuze
netspanning
115V
100V
Pos. 330
elektronicabox
boven
onder
Pos. 470
opsteekbare klem voor
voedingsspanning
Liquisys M CUM 223 / 253
253_EXO2.CDR
Pos. 10
Steekbrug
Pos. 450a
Torx-schroeven K4x10
Pos. 400
onderdeel
behuizing
Pos. 480
kabelwartels
Endress+Hauser
