Gebruikershandleiding BDH4222V/BDH4223V
6.6
RS-232 AANSLUITINGEN
AFSTANDSBEDIENING
Overzicht RS-232 Seriëel aansluitpunt
Deze monitor is voorzien van een RS-232 serieel aansluitpunt om de
monitor ook met de computer aan te kunnen sturen. Het RS-232 seriële
aansluitpunt komt overeen met de RS-232C interface specificatie. De
computer heeft software nodig (zoals programmeertaal) waardoor de
computer besturingsdata kan zenden en ontvangen overeenkomstig de
communicatie-parameters hieronder.
Communicatie-parameters
Met deze parameters wordt de communicatie met de monitor
opgebouwd.
Specificatie
RS-232C
Synchr. methode
synchroon
Baudsnelheid
9600 bps
Pariteit
Geen
Tekenlengte
8 bits
Stop bit
1 bit

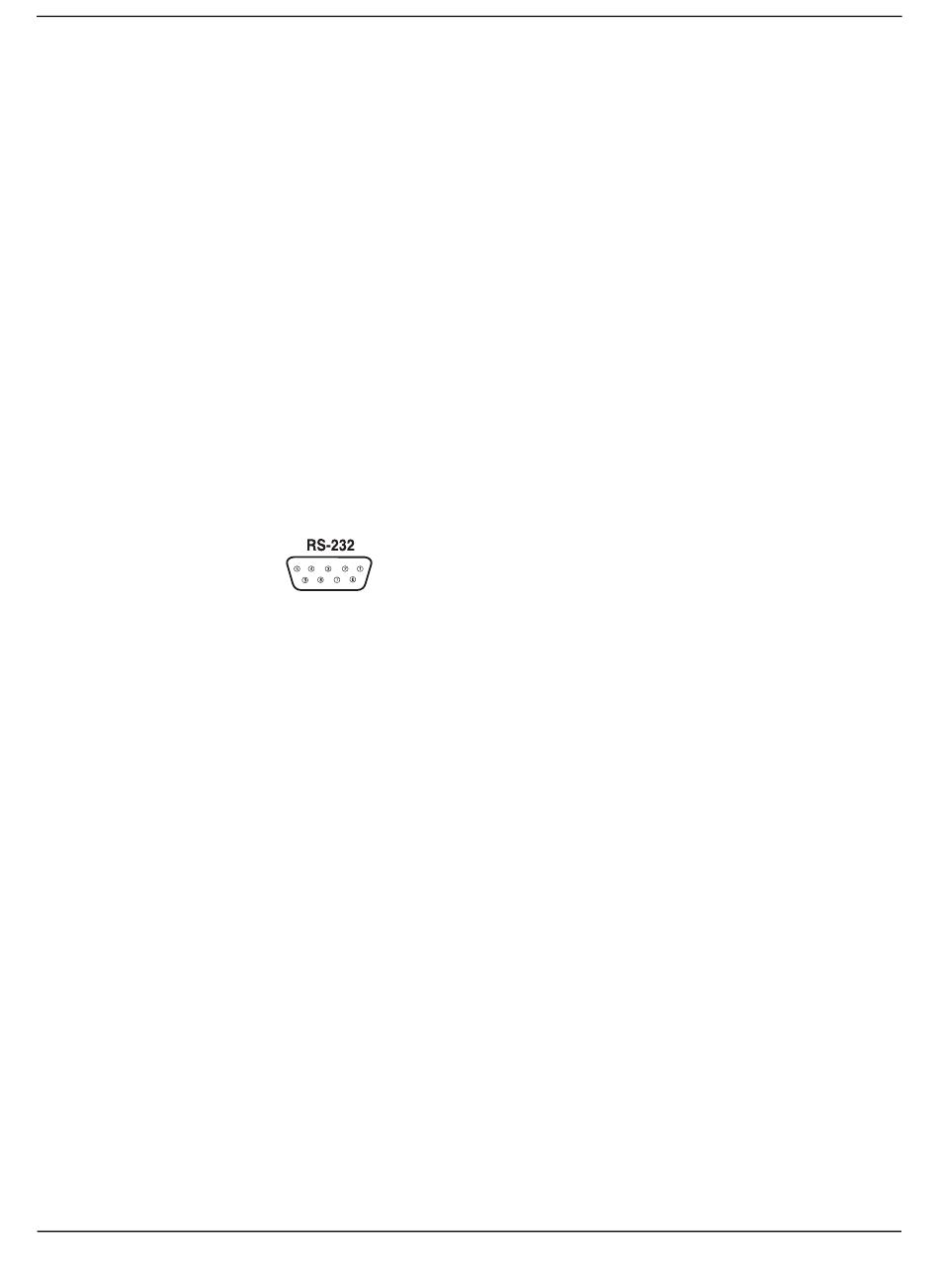

Pin Layout van RS-232 aansluitpunt
De pennen van het RS-232C aansluitpunt hebben de volgende functies:
Pin 1
Received Line Signal Detector (Data Carrier Detect)
Pin 2
Ontvangen Data (RXD)
Pin 3
Zend Data (TXD)
Pin 4
Data Terminal Ready (DTR)
Pin 5
Signal Ground (aarde of min)
Pin 6
Data Set Ready (DSR)
Pin 7
Request To Send (RTS)
Pin 8
Clear To Send (CTS)
Pin 9
Ring Indicator
Basisformaat voor besturingsparameters
Om data van de computer naar de monitor te kunnen sturen, moeten
de data in 1-byte-hex formaat worden verzonden.
De besturingscode (zie pagina 23) dient eerst naar de monitor te
worden verzonden, gevolgd door de gewenste waarde in hexadecimaal
formaat.
De stappen hieronder geven een voorbeeld van hoe de monitor-invoer
in RGB veranderd kan worden:
1 Stuur1-byte voor commando 91 (invoerselectie) naar de monitor in
hex-formaat 0x91.
2 Stuur 1-byte voor de waarde van de RGB-invoer. In dit voorbeeld,
stuurt u 0x06.
3 De monitor zal dan aan de PC antwoorden met een waarde van 1-
byte om de instelling te bevestigen.
Opmerkingen:
●
Om de PC met de RS-232 poort van de monitor te verbinden, dient
u een "straight-thru" RS-232 kabel te gebruiken, waarbij de pennen 2
(RX) en 3 (TX) niet aan één einde zijn omgedraaid.
●
Als er geen data verstuurd moeten worden, hoeft het parameter-
signaal niet te worden verzonden.
22
