Memosens CCS51E
Endress+Hauser
3
Productbeschrijving
3.1
Productopbouw
De sensor bestaat uit de volgende functionele eenheden:
• Membraankap )meetkamer met membraan)
• Scheid het interne amperometrische systeem van het medium
• Met robuust PVDF-membraan en overdrukventiel
• Met steunrooster tussen arbeidselektrode en membraan voor een gedefinieerde en
consistente elektrolytfilm. Dit waarborgt een relatief constante indicatie terwijl de
invloed van variërende drukken en doorstromingen wordt verminderd
• Sensorschacht met:
• Grote tegenelektrode
• Arbeidselektrode ingebed in kunststof
• Ingebedde temperatuursensor
1
2
3
4
5
1

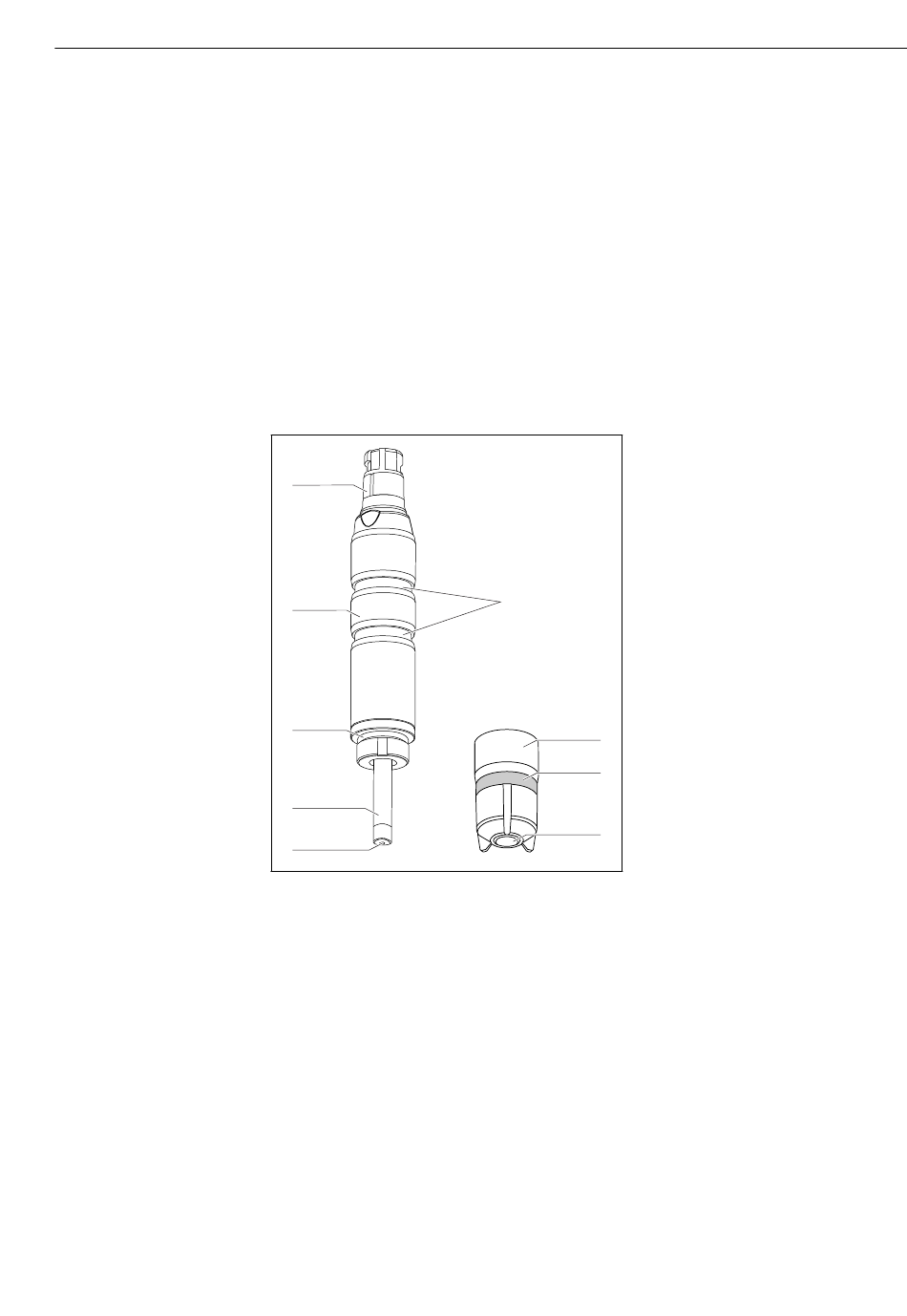

Sensoropbouw
3.1.1
Meetprincipe
Vrij chloor wordt bepaald via waterstofhypochloriet (HOCl) volgens het amperometrische
meetprincipe.
Het waterstofhypochloriet (HOCl) in het medium diffundeert door het sensormembraan en
wordt gereduceerd tot chloride-ionen (Cl
zilveren tegenelektrode, wordt zilver geoxideerd in zilverchloride. Elektronendonatie aan
de gouden arbeidselektrode en elektronenacceptatie aan de zilveren tegenelektrode
veroorzaken een stroom die proportioneel is met de concentratie vrij chloor in het medium
onder constante condities.
De concentratie waterstofhypochloriet (HOCl) hangt af van de pH-waarde. Daarnaast moet
de pH-meting worden gebruikt om deze afhankelijkheid te compenseren.
De transmitter gebruikt het stroomsignaal in nA om de meetvariabele voor concentratie in
mg/l (ppm) te berekenen.
1
Memosens-insteekkop
2
Sensorschacht
3
O-ring
4
Grote zilver/zilver halide tegenelektrode
5
Gouden arbeidselektrode
6
Groeven voor installatieadapter
7
Membraankap
8
Overdrukventiel (elastisch)
6
9
Sensormembraan
7
8
9
A0034227
-
) aan de gouden arbeidselektrode. Aan de
Productbeschrijving
7
