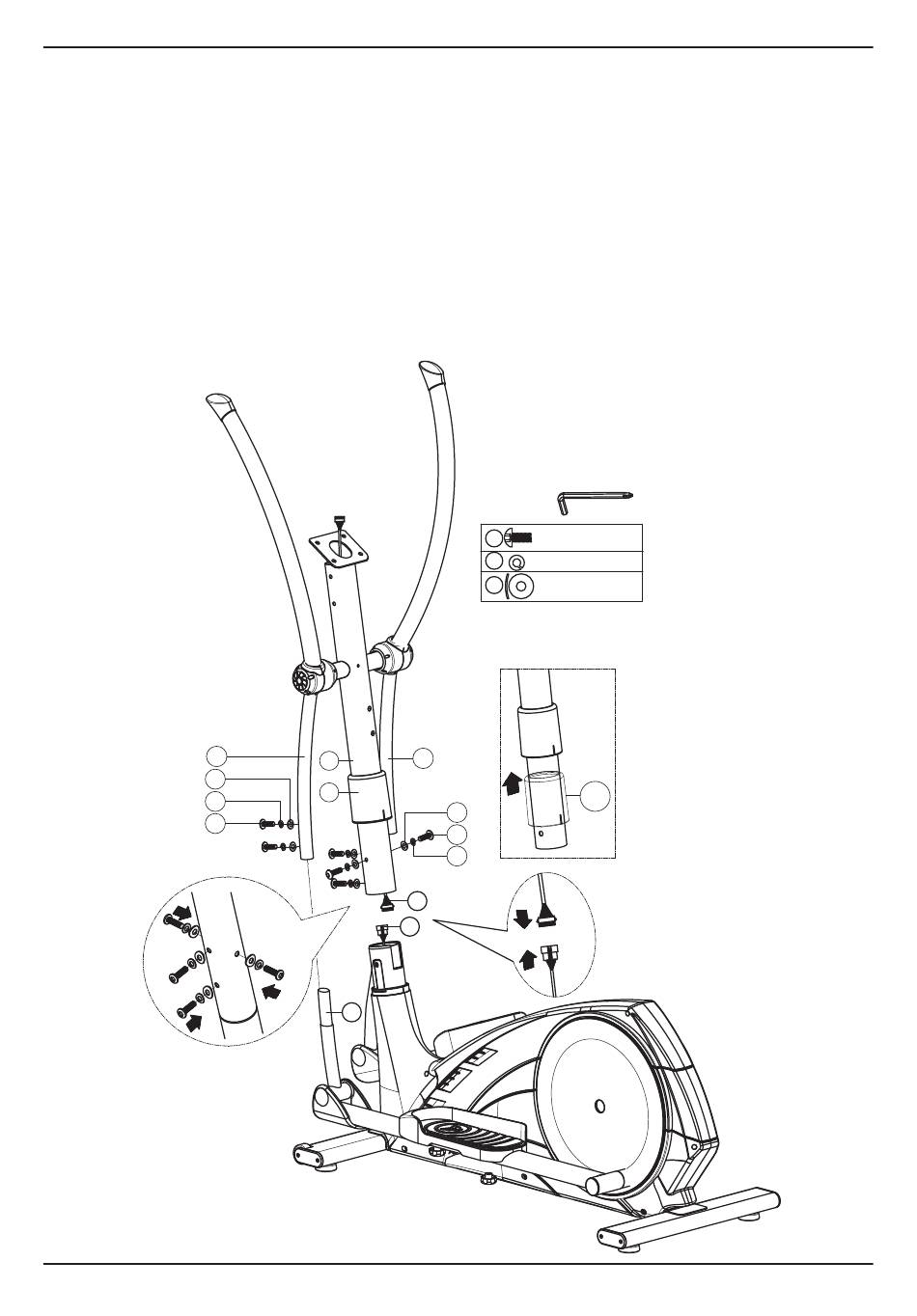

Stap 3
1. Schuif de hoofdframe afdekkap (49) over de stuurbuis (10) zoals afgebeeld in fig. (a)
2. Verbind vervolgens de bovenste communicatiekabel (29) met de onderste
communicatiekabel (30), zoals afgebeeld in fig. (b).
3. Monteer de stuurbuis (10) aan het hoofdframe (1) met behulp van sluitringen (6),
veerringen ( 7) en inbusbouten (9), zoals afgebeeld in fig. (c)
4. Monteer de bewegende armen (52L & 52R) aan de bevestigingsbuis draaibare arm (12)
met behulp van sluitringen (6), veerringen (7) en inbusbouten (9)
52L
6
7
9
(c)
Step-3
9
7
6
52R
10
49
6
9
7
29
30
12
M8x1.25x20L
(x8)
D15.4xD8.2x2T
(x8)
D22xD8.5x1.5T
(x8)
(a)
49
(b)
Gebruiksaanwijzing Glider DCT2500i crosstrainer - 15
