Installatiehandleiding
Pictogram
Pictogrammen voor alarmweergaven
Pictogrammen voor bedrijfsweergaven
30
Diplomat Inverter Mini

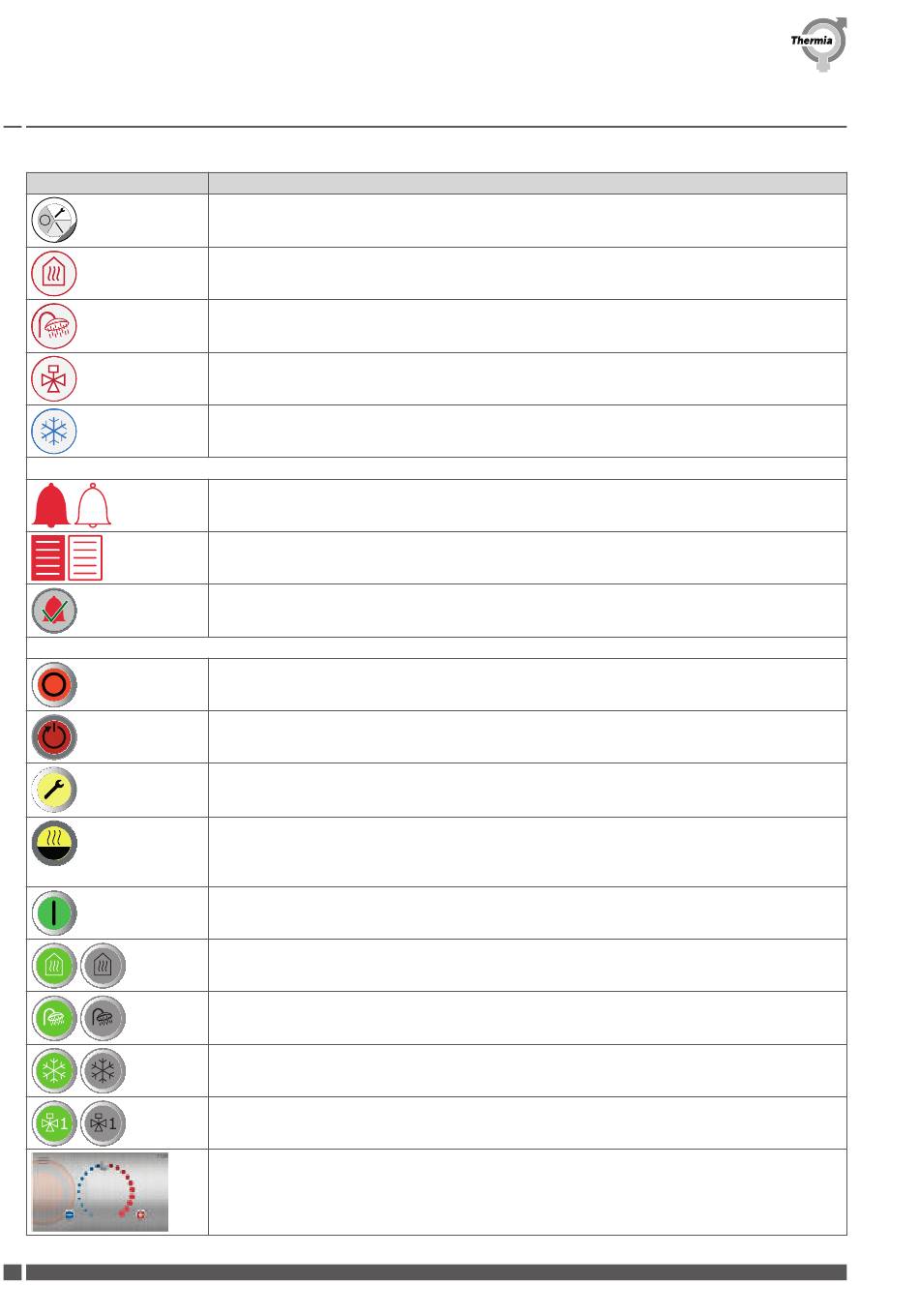

Betekenis
Bedrijfsmodus. Druk op het pictogram om de bedrijfsmodus te selecteren. Er wordt een nieuw venster
geopend voor het selecteren van de bedrijfsmodus op de eerste pagina. Op pagina twee kunnen geacti-
veerde functies worden in- en uitgeschakeld.
Verwarming. Instellingen voor verwarming, wanneer geactiveerd in het systeem.
Leidingwater. Instellingen voor leidingwater, wanneer geactiveerd in het systeem.
Distributiecircuits. Instellingen voor distributiecircuits, wanneer geactiveerd in het systeem.
Koeling. Instellingen voor koeling, wanneer geactiveerd in het systeem.
Actieve alarmen. Geeft aan of het alarmmenu actief/niet actief is.
Alarmlog. Geeft aan of het alarmlogmenu actief/niet actief is.
Alarm resetten. Reset alle alarmen.
Bedrijfsmodus Uit. Alle functies uit. Componenten binnenin worden nog steeds van stroom voorzien.
Herstart. Het regelsysteem van de warmtepomp wordt weer gestart. Bij sommige wijzigingen op het
scherm is dit nodig om de wijzigingen door te voeren, anders zijn ze niet zichtbaar.
Bedrijfsmodus Service. Alle interne functies zijn uit. Componenten binnenin worden nog steeds van
stroom voorzien. Externe functies zijn aan. In deze bedrijfsmodus is de warmtepomp gedeactiveerd en
produceert hij geen warm leidingwater of verwarming.
Bedrijfsmodus Alleen bijverwarming. Externe functies zijn aan. De compressor staat uit en kan dus
geen verwarming of warm leidingwater produceren. Deze knop is alleen zichtbaar als er een bijverwar-
ming of elektrisch verwarmingselement(en) in het systeem zijn geïnstalleerd. Externe bijverwarming kan
GEEN warm leidingwater produceren.
Bedrijfsmodus Aan. Alle geactiveerde functies zijn aan. In deze bedrijfsmodus kunnen de functies die
in Instellingen zijn ingeschakeld op pagina 2 worden geactiveerd of gedeactiveerd.
Verwarming inschakelen. Geeft aan of Verwarming is geactiveerd/gedeactiveerd in de Bedrijfsweerga-
ve.
Leidingwater inschakelen. Geeft aan of Leidingwater is geactiveerd/gedeactiveerd in de Bedrijfsweer-
gave.
Koeling inschakelen. Geeft aan of Koeling is geactiveerd/gedeactiveerd in de Bedrijfsweergave.
Distributiecircuit 1 inschakelen. Geeft aan of Distributiecircuit 1 is geactiveerd/gedeactiveerd in de Be-
drijfsweergave.
Voorbeeld van startscherm in uitgeschakelde modus. Het grote pictogram volgt in alle weergaven, zo-
dat u de huidige bedrijfsstatus van de warmtepomp kunt zien.
INQG0110
