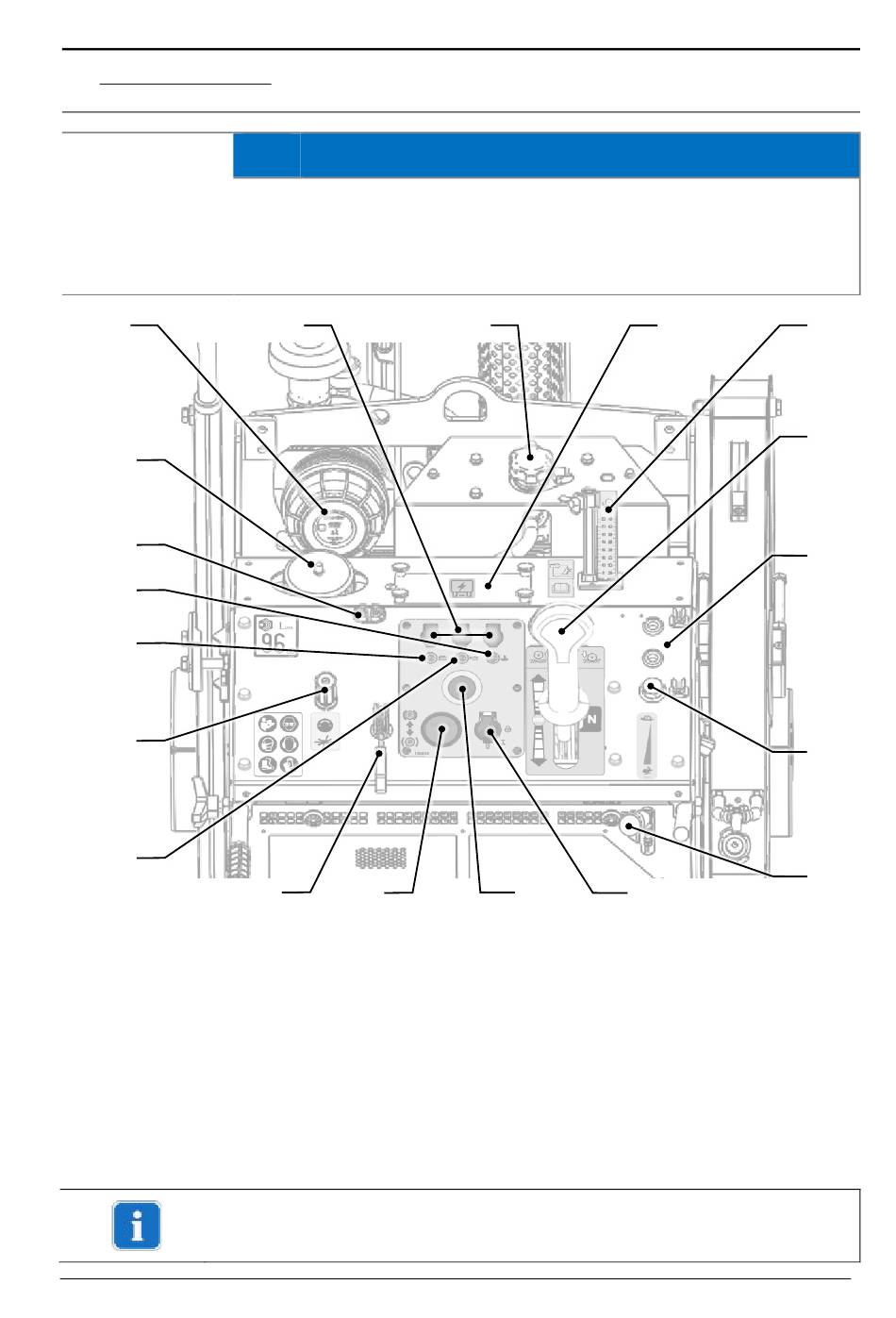

3.3. Bedieningspaneel MC400 D
1
19
18
17
16
15
14
Pos. 1
Brandstoftank
Pos. 2
Stroomaansluiting DC 12V (max 10A)
Pos. 3
Vulopening koelvloeistof motor
Pos. 4
Zekering compartiment
Pos. 5
Snijdiepte-indicator
Pos. 6
Combi bedieningshendel toevoer en hefschaar
Pos. 7
Boordgereedschap
Pos. 8
Extractor gereedschap
Pos. 9
Motor toerental regelaar
Pos. 10
Contactslot
De paddenstoelknop voor de noodstop is een noodstopvoorziening en mag niet als stroomonderbreker worden
gebruikt. De contactsleutel gebruiken om de machine uit te schakelen.
20/71
LET OP
Bediening van de machine
Voordat u de voegsnijmachine start, moet u eerst vertrouwd raken met de bediening.
Het personeel dat met werkzaamheden aan de machine is belast, moet vóór het arbeidsbegin de
gebruiksaanwijzing en hier vooral het hoofdstuk Veiligheidsaanwijzingen gelezen hebben.
2
13
12
3
11
10
Pos. 11
Noodstop
Pos. 12
Bedrijfsuren teller
Pos. 13
Parkeerrem
Pos. 14
Waarschuwingslampje oliedruk
Pos. 15
Gashendel om snelheid te verlagen
Pos. 16
Waarschuwingslampje dynamo
Pos. 17
Waarschuwingslampje watertemperatuur
Pos. 18
Klemblok voor peilstokkabel
Pos. 19
Brandstofvuldop diesel
4
5
6
7
8
9
