Sensoren en voeding
8.1
Sensoren en voeding
Waarschu-
wing
Voorzichtig
Verzeker u ervan dat de bekabeling niet wordt blootgesteld aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere
negatieve omgevingsfactoren. Houd ook rekening met de effecten van veroudering of continue trillingen vanuit bronnen zoals de com-
pressor. De bedrading moet worden geïnstalleerd volgens de nationale bedradingsvoorschriften.
8
1
10
9
4
6
7
24
Thermia Legend
Elektrische spanning!
De aansluitklemmen staan onder spanning en kunnen levensgevaar-
lijk zijn vanwege het risico op elektrische schokken. Alle voedingen
moeten worden onderbroken voordat er met de elektrische installatie
wordt begonnen.
De elektrische installatie moet worden uitgevoerd met permanent
aangelegde kabels en moet voldoen aan de geldende lokale en natio-
nale voorschriften. Het moet mogelijk zijn om de voeding te onderbre-
ken met een meerpolige stroomonderbreker met een minimale con-
tactopening van 3 mm.
Zorg ervoor dat alle doorvoerrubbers boven op de warmtepomp en de schakelkast zijn aange-
bracht, ongeacht welke daarvan wordt gebruikt voor de voeding. Dat garandeert een goede af-
dichting van de behuizingen en voldoet aan de vereisten voor de IP-klasse.

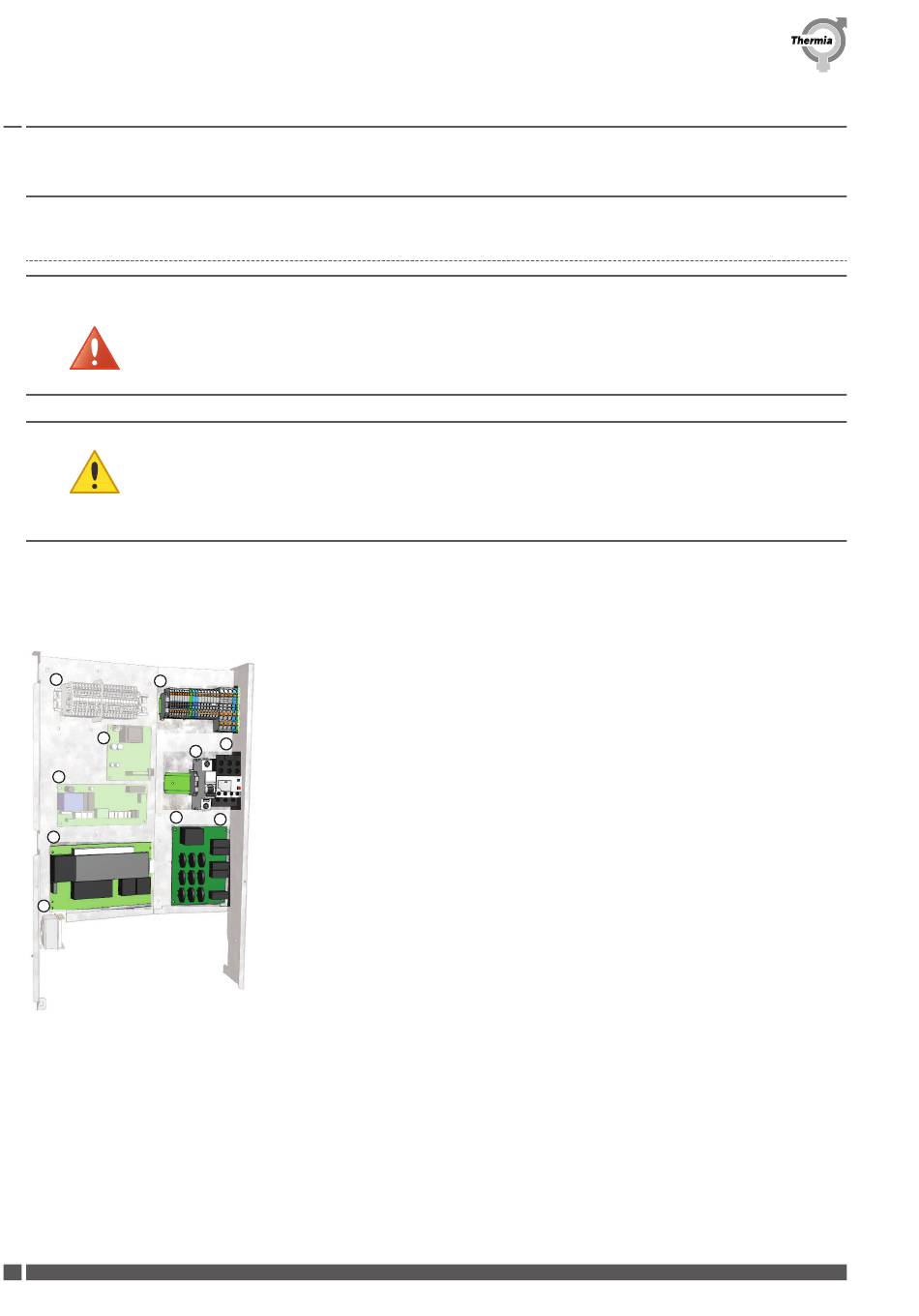

1. Hoofdklem
2. Zekering F1 (regelsysteem)
3. Motorbeveiliging compressor F11
3
2
4. Softstarter (afbeelding toont 400V-versie)
5. Condensator (alleen 230V ~1N modellen. Geplaatst aan de achterkant van de kast)
6. I/O-kaart
7. Oververhittingsbeveiliging voor interne bijverwarming 'T1'
5
8. Klem uitbreidingskaart (accessoires)
9. Uitbreidingskaart (accessoires)
10. Online (accessoires)
BWLE01IG0110
Thermia AB
