5

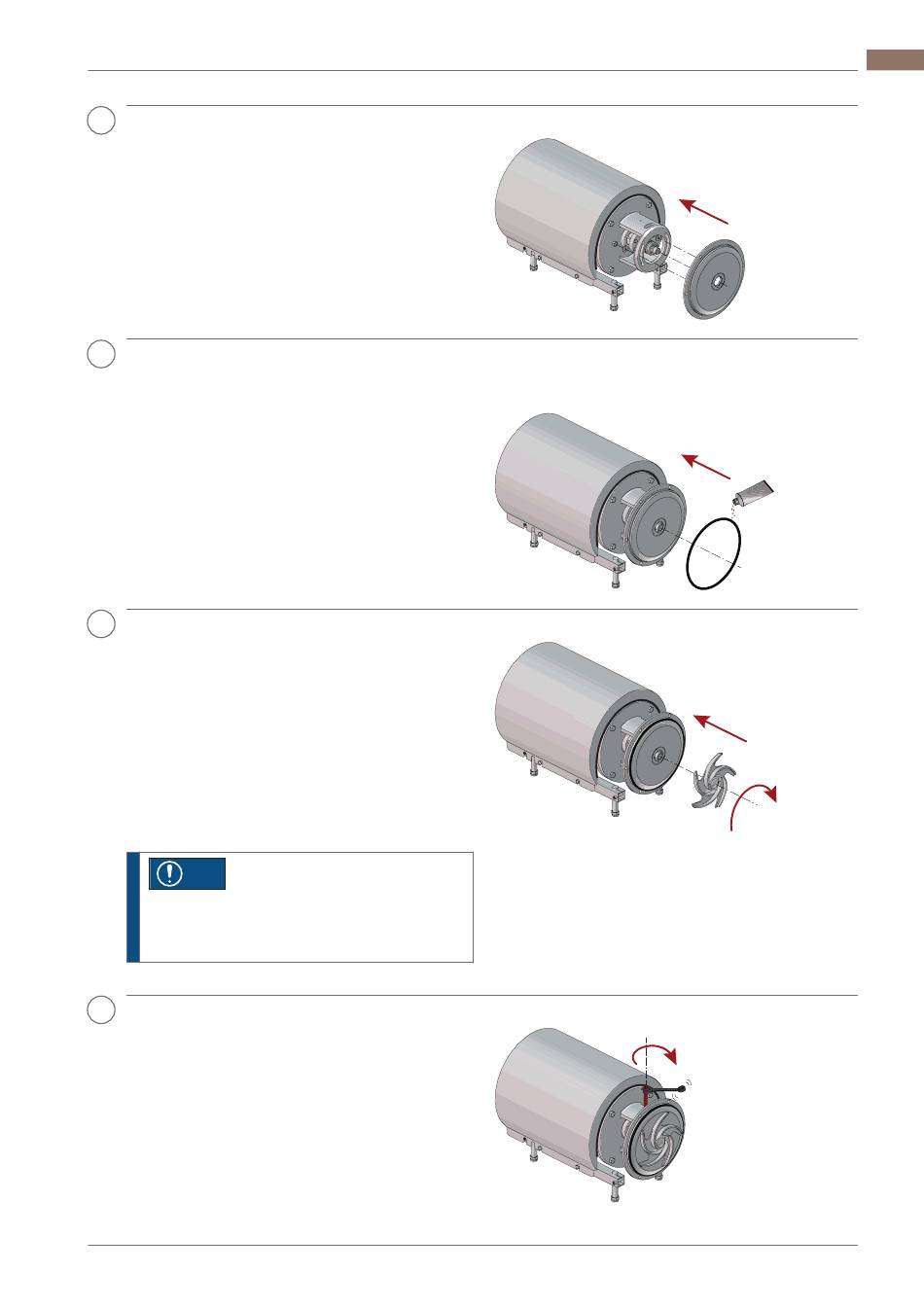

1. Om montage van achterplaat (25) met de
asafdichting mogelijk te maken, moet
Connex-pen (8) van de pompas (7)
worden verwijderd (indien aanwezig).
2. Plaats de achterplaat voorzichtig op
adapter (16).
3. Monteer vulringen (21) en moeren (20).
6
Smeer O-ring (26) en schuif deze op de
achterplaat (25).
7
1. Smeer O-ring (38) en monteer deze in
waaier (37), als waaiermoer wordt
gebruikt.
2. Smeer de waaiernaaf met siliconenvet of -
olie.
3. Schroef waaier (27) op pompas (7).
4. Monteer waaiermoer (36), wanneer van
toepassing, en draai deze vast.
N.B.
Aanhaalmoment - 5-60 20 Nm (15 lbf-ft)
Aanhaalmoment - 70-90 50 Nm (37 lbf-ft)
8
1. Schroef leidingen (42) in
afdichtingsbehuizing (40a).
2. Draai vast met een sleutel.
200007897-1-NL
3000-0243
3000-0244
3000-0245
3000-0249
Onderhoud 5
NL
47
