4. Gebruik
Stap 3

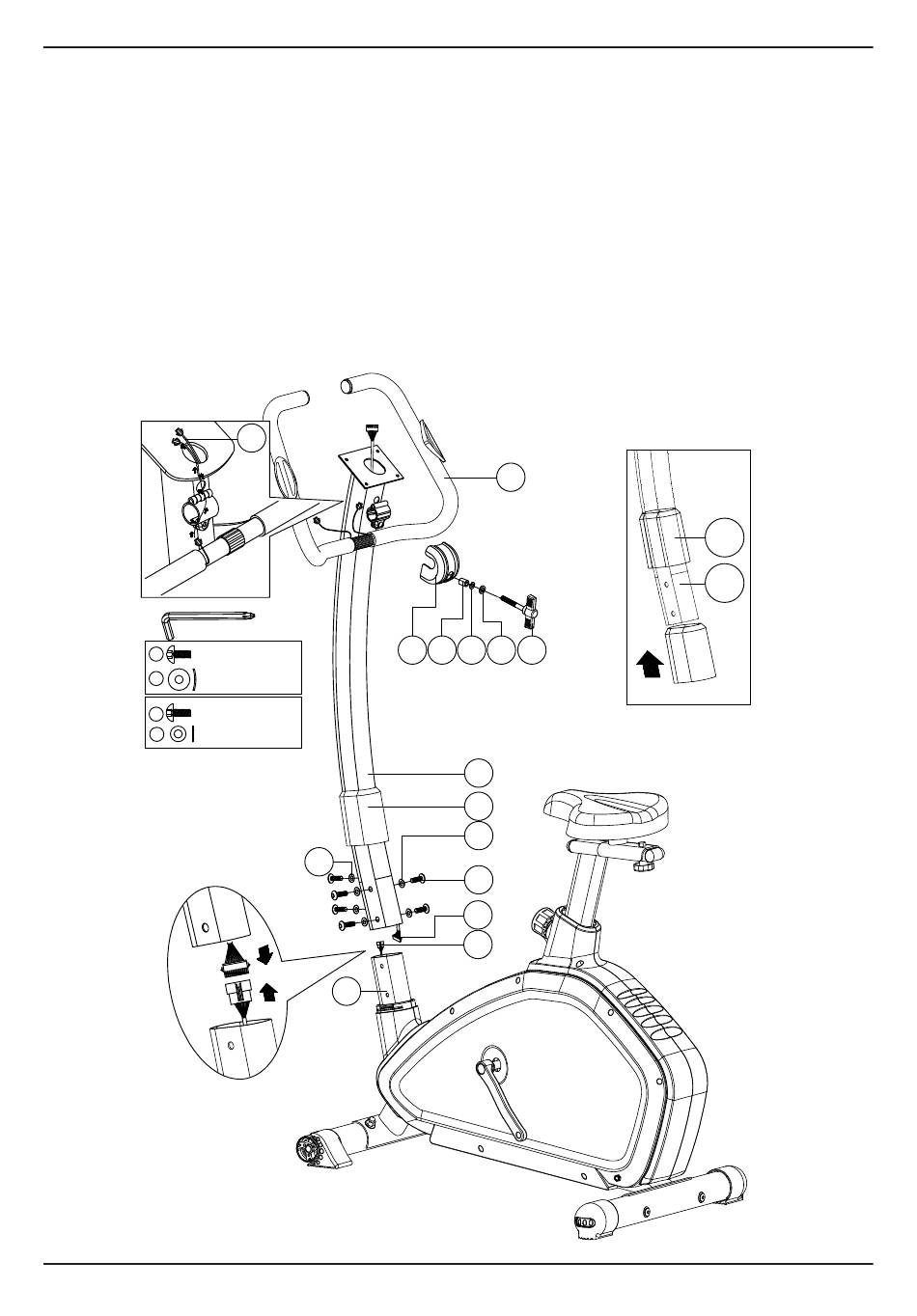

1. Schuif de hoofdframe afsluitkap (28) over de stuurbuis (29). Zie fig. a.
2. Verbind de communicatiekabels (64) en (65) zoals aangegeven in fig. b.
3. Monteer de stuurbuis (29) aan het hoofdframe met behulp van de ringen (13 en 72)
en de inbusbouten (20).
4. Schuif nu de hoofdframe afsluitkap (28) over het hoofdframe.
5. Voer de hartslagmeter kabels (32) van het stuur door de gaten in de bovenkant
van de stuurbuis.
6. Bevestig het stuur (36) aan de stuurbuis met behulp van de beschermkap
(42), cilindrische bus (45), Borgring (44), ring (43) en de verstelknop (37).
20
M8*1.25*15L
13
D22*D8.5*1.5T
M8*1.25*15L
20
72
D16*D8.5*1.2T
C
(b)
Step-3
