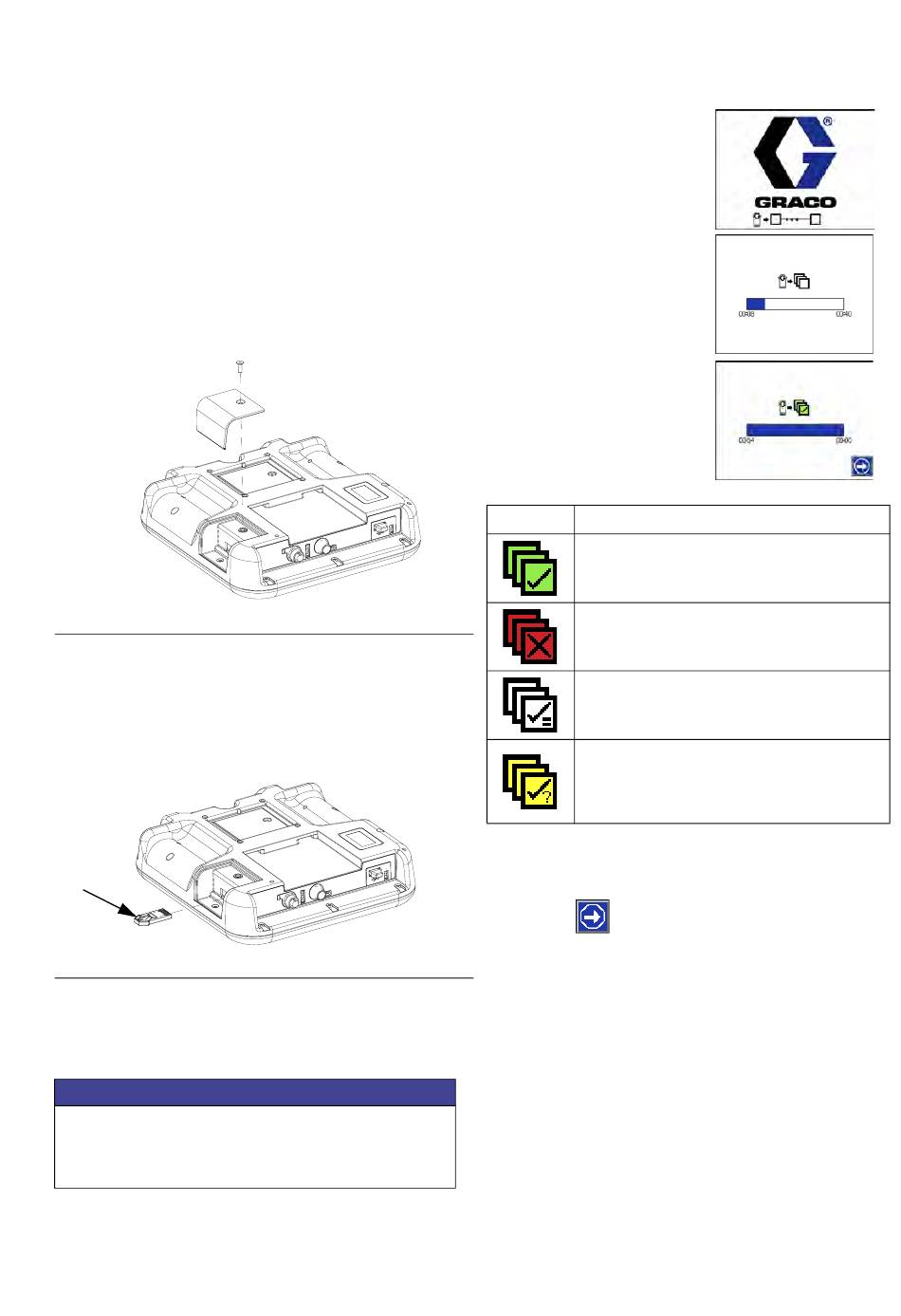

Procedure voor het bijwerken
van de software
Wanneer de software op de geavanceerde displaymodule
wordt bijgewerkt, wordt hij automatisch ook op alle
aangesloten GCA-componenten bijgewerkt. Tijdens de
update van de software verschijnt een statusbericht om
de voortgang aan te geven.
1.
Schakel de hoofdschakelaar van het systeem UIT.
2.
Verwijder de geavanceerde displaymodule uit de beugel.
3.
Verwijder het token uit het toegangspaneel.
A
. 60: Het toegangspaneel verwijderen
FB
4.
Steek het upgrade-token van de InvisiPac-software
(T, onderdeelnr. 24R324) stevig in de gleuf.
OPMERKING: Het token kan in beide richtingen ingestoken
worden.
T
A
. 61: Plaats token
FB
5.
Installeer de geavanceerde displaymodule in de beugel.
6.
Schakel de hoofdschakelaar van het systeem AAN.
LET OP
Om de voortgang te tonen, wordt tijdens het updaten
van de software een statusbalk getoond. Om het laden
van de software niet te verstoren, mag u de token pas
verwijderen nadat het statusscherm is verdwenen.
334949ZAA
OPMERKING: Wanneer het scherm wordt ingeschakeld,
verdwijnt het onderstaande scherm:
Eerst:
De software controleert welke
GCA-modules de beschikbare
updates accepteren.
Tweede scherm:
De status van de update, met
de geschatte tijd tot voltooiing.
Derde scherm:
Updates zijn voltooid.
Het pictogram geeft aan of
de update gelukt/mislukt is.
Zie de onderstaande tabel
met pictogrammen.
Pictogram Omschrijving
r_24P860_3B9900_3a
7.
8.
9.
r_24P860_3B9900_4a
10. Ga naar het systeemscherm. Controleer de volgende
Update geslaagd.
Update niet geslaagd.
Update voltooid, geen wijzigingen nodig.
Update is gelukt/voltooid, maar één of
meerdere GCA-modules hebben geen
CAN-boot-lader dus de software is op
die module niet bijgewerkt.
Verwijder het token (T).
Plaats het toegangspaneel van het token terug.
Druk op
om door te gaan naar de
bedieningsschermen van InvisiPac.
pagina's. Zie de voorbeeldschermen op pagina 130.
a.
Systeemscherm 1, klant-I/O correct ingesteld.
b.
Systeemscherm 2, kanaal en RTD-types correct
ingesteld.
c.
Systeemscherm 3, systeemtype, stilstandtijd
pomp tot uitschakeling systeem, soort voeding,
maat stroomonderbreker, bijvulinstelling
Repareren
81
