4
INBEDRIJFSTELLING
4.5
Montage van de apparaatflens aan het spoelluchtvoorzetstuk
30
G E B R U I K S A A N W I J Z I N G | GM32
Opmerking bij de GPP-lans: de werkwijze bij het flensvoorzetstuk van de GPP-lans stemt
overeen met de hier weergegeven werkwijze met spoelluchtvoorzetstuk-
Advies: om de uitvoering bij de montage eenvoudiger te maken:
1
verwijder vóór de montage de ZO-eenheid van de apparaatflens,
afnemen van de ZO-eenheid", blz.
Montage aan de zijde van de ZO-eenheid:
2

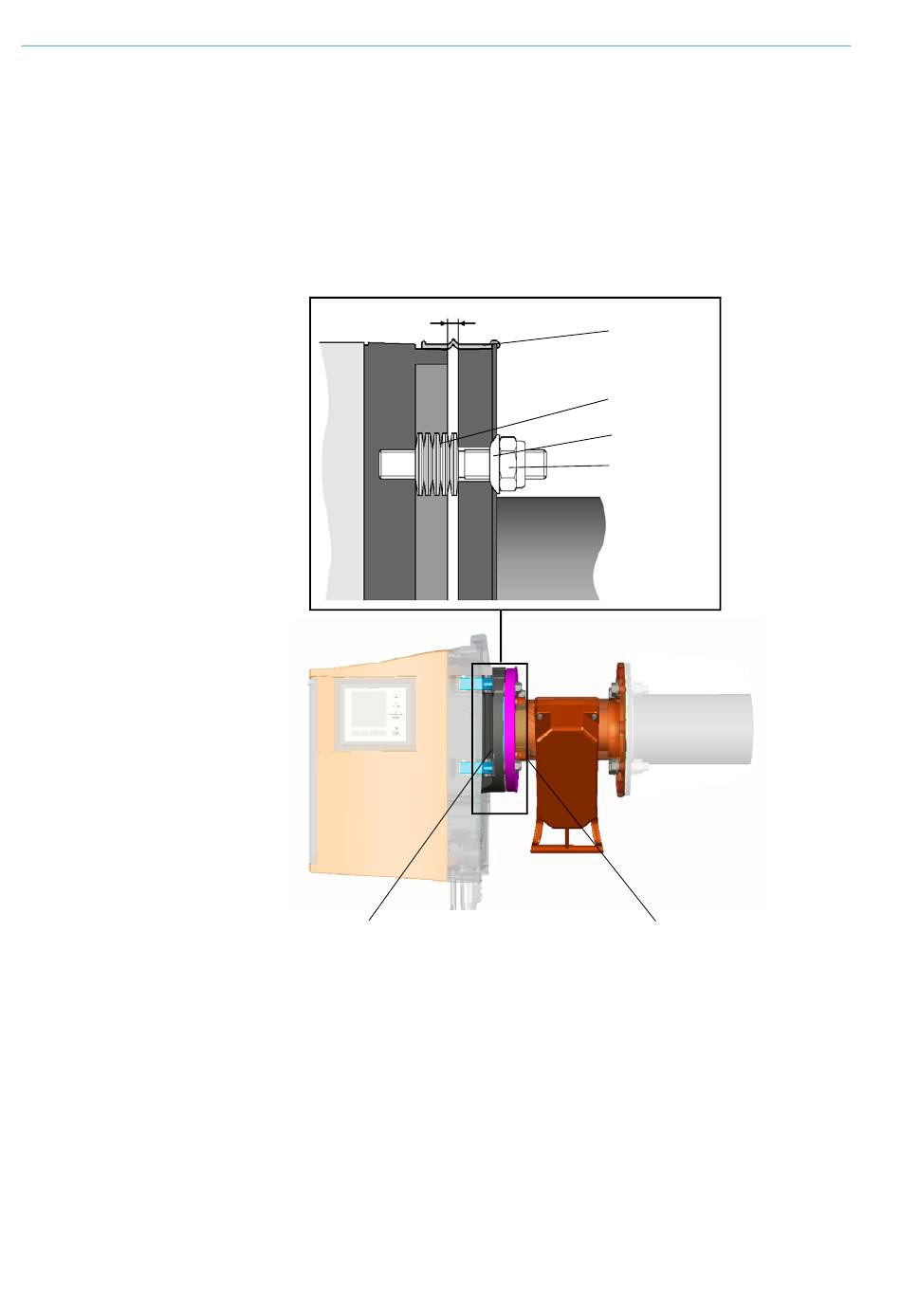

Afbeelding 12: Apparaatflens op spoelluchtvoorzetstuk monteren
apparaatflens
a) Steek elk 10 schotelveren, afzonderlijk tegen elkaar gericht, op de drie schroefbouten
aan de apparaatflens.
b) Plaats de pakkingring over de flens van het spoelluchtvoorzetstuk en hang los over de
spoelluchteenheid.
c) Steek de apparaatflens op het spoelluchtvoorzetstuk.
d) Steek de centreerschijven er op.
Belangrijk: neem de richting van de centreerschijf in acht: de convexe zijde moet in de
sleuf op het spoelluchtvoorzetstuk passen.
e) Draai de zelfborgende moeren met een moersleutel (19 mm) zodanig aan dat de
schotelveren licht worden samengeperst en er een gelijkmatige spleet van ca. 4 mm
overblijft.
f) Breng de pakkingring boven de spleet aan,
49.
Spleet: 4 ± 0.5 mm
zie afb.
zie "Openklappen en
pakkingring
10 schotelveren
centreerschijf
moer
spoelluchtvoorzetstuk
12.
8021572/ZVS1/V2-1/2019-04 | SICK
Wijzigingen en correcties voorbehouden
