Reparatie
Reparatie
Demontage
OPMERKING: De 3000 en 4000 cc pompen zijn het
gemakkelijkst te repareren als hij in onderdeelnr.
218742 bijkomende pompstandaard wordt gelaten
en volgens de instructies wordt gedemonteerd.
Houd een andere pompstandaard beschikbaar
voor reparatie op een locatie op afstand.
1. Ontlast de druk, zie Drukontlastingsprocedure,
pagina 10.
2. Koppel de slangen los van de onderpomp en dicht
de uiteinden af om te voorkomen dat de vloeistof
wordt verontreinigd.
3. Zie F
. 4. Verwijder de tweedelige behuizing (122)
IG
door een schroevendraaier recht in de gleuf te ste-
ken en hem als hefboom te gebruiken om het lipje te
ontgrendelen. Doe dit voor alle lipjes. Gebruik de
schroevendraaier niet om de behuizing uit elkaar te
wrikken.
4. Draai de spanmoer los (105) en verwijder de kragen
(106). Verwijder de spanmoer van de zuigerstang
(R). Draai de borgmoeren (104) los van de verbind-
ingsstangen (103). Haal de motor (101) weg van de
onderpomp (102). Zie F
5. Om de luchtmotor of de onderpomp te repareren,
raadpleegt u de aparte handleidingen vermeld
onder Gerelateerde handleidingen op pagina 2.

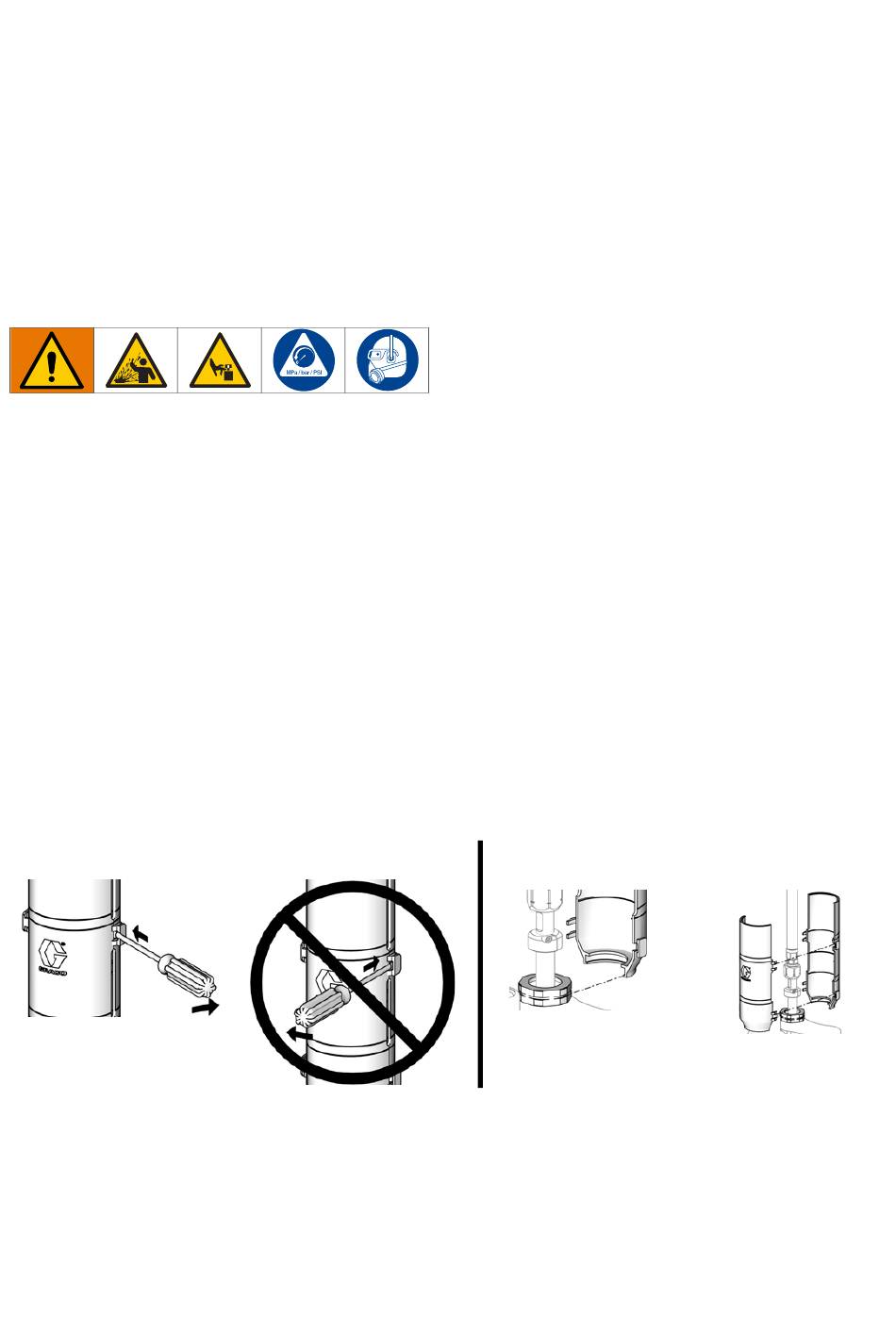

Demontage van de behuizing
ti15759a
F
. 4. Demontage en montage van de behuizing
IG
14
. 5.
IG
Opnieuw monteren
OPMERKING: Als de verbindingsadapter (108) en de
verbindingsstangen (103) uit de motor zijn verwijderd,
raadpleeg dan De koppelingsadapter en verbind-
ingsstangen opnieuw op de motor monteren op
pagina 16.
1. Zie F
. 5. Koppel de spanmoer (105)
IG
aan de zuigerstang (R).
2. Richt de onderpomp (102) naar de motor (101).
Plaats de onderpomp op de verbindingsstangen
(103). Smeer de schroefdraden van de verbind-
ingsstangen. Schroef de borgmoeren van
de trekstang (104) op de trekstangen. Draai de
borgmoeren van de verbindingsstang aan tot
68-75 N•m (50-55 ft-lb).
3. Plaats de kragen (106) in de spanmoer (105).
Draai de spanmoer vast op de motoras (S) en draai
aan met een koppel van 203 N•m (150 ft-lb).
4. Zie F
. 4. Installeer de behuizing (122) door de
IG
onderste lipjes in de gleuf in het oliereservoirkapje
te steken (C). Klik de twee delen van de
behuizing samen.
5. Spoel en test de pomp voordat u hem weer in het
systeem installeert. Sluit de slangen aan en spoel
de pomp. Wanneer de pomp onder druk staat, con-
troleert u op een soepele werking en op lekken.
Maak aanpassingen of repareer indien nodig voor-
dat u de pomp weer in het systeem installeert. Sluit
de aarddraad van de pomp weer aan voor gebruik.
Montage van de behuizing
ti15770a
ti15758b
ti15757b
3A1514N
