OUSAF44

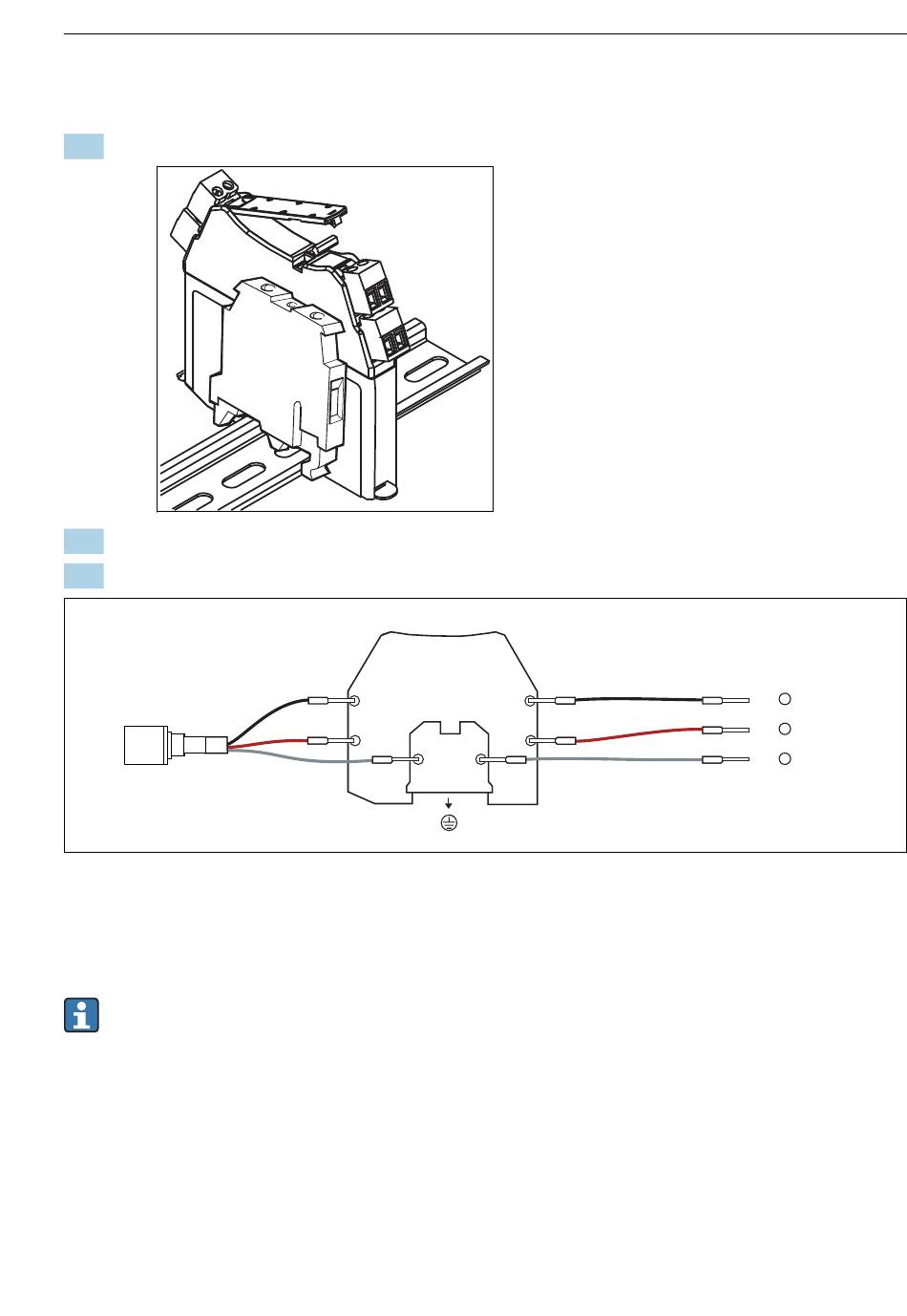

Bij uitlevering is de CUK80-detectorkabel permanent bedraad op de zenerbarrière. U hoeft
nog slechts de individuele kabeluiteinden op de detector en transmitter aan te sluiten.
1.
Monteer zenerbarrière inclusief aardingsmodule op een DIN-rail.
2.
Sluit de detectorstekker van de kabel aan op de detector.
3.
Sluit het andere uiteinde van de kabel aan op de transmitter.
Photometer
(Det.)
6.3.2
Aansluiten van de lamp voor explosiegevaarlijke omgeving met een
aansluitdoos
De lamp voor explosiegevaarlijke omgeving (EXP-1) moet op de transmitter worden
aangesloten met een gecertificeerde aansluitdoos.
Voor uitvoeringen met FM-goedkeuring, is de aansluitdoos meegeleverd en al
aangeslagen aan de lampzijde. U kunt eenvoudig de kabel van de transmitter (CUK80)
aansluiten op de klemmen van de aansluitdoos.
Voor uitvoeringen met ATEX-certificaat is de aansluitdoos niet meegeleverd en de
benodigde kabelwartels moeten door de klant worden voorzien op de installatielocatie. U
moet de kabels geheel zelf aansluiten (CUK80 of transmitter en lampkabel van
fotometersensor).
Endress+Hauser
MTL7760ac
BK
3
RD
4
GY
1
2
Elektrische aansluiting
Transmitter
BK
C (1)
RD
A (1)
GY
SH (1)
17
