5.4
Inbouw in apparaat
Opmerking
De apparaten zijn voorbereid voor inbouwdoosmontage in combinatie met de
bijbehorende draagring. De apparaatsokkel is al in de draagring geplaatst.
Om het apparaat te monteren, gaat u als volgt te werk:

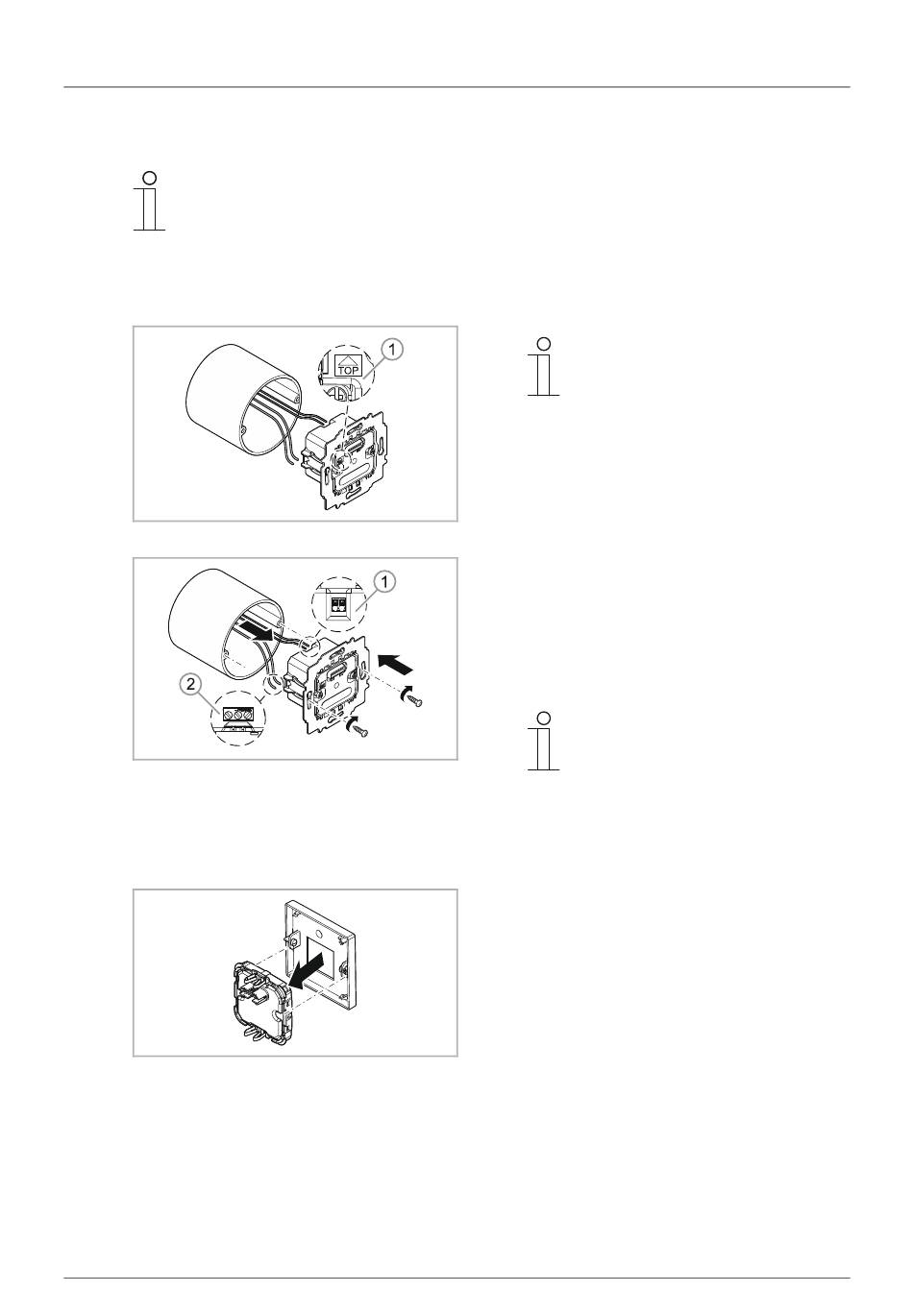

Afb. 6: Inbouwpositie
Afb. 7:
Aansluiting en inbouw
Afb. 8:
Montage afdekking
Technisch Handboek 2273-1-9190 / 2CKA002273B9190
Aansluiting en inbouw
Opmerking
Sensor moet vóór de
montage van de
inbouwsokkel worden
losgetrokken!
1. Draai het apparaat in de correcte
inbouwpositie [1].
2. Optioneel: Sluit de kabel voor de
externe temperatuurvoeler 6226/T
aan op het bovenste klemmenblok
[1].
3. Sluit de 230V-kabel aan op het
onderste klemmenblok [2].
Opmerking
Let op correcte bedrading!
Let op het Hoofdstuk 5.3
"Aansluitschema's" op pagina 14.
4. Plaats het apparaat in de
inbouwdoos en schroef het vast.
5. Steek de afdekking op de sensor.
│15
