Windsensor standaard
Montage alleen binnenshuis in droge ruimten.
￭
Deksel behuizing van de verwerkingseenheid afnemen door de twee schroe-
ven (3) af te nemen.
￭
Bij kabelinvoer aan de achterzijde de rubberen dichting (6) doorbreken en de
kabel invoeren (zie afbeelding 3).
￭
Apparaat met twee schroeven (10) bevestigen.
￭
Kabels aansluitbehuizing invoeren en conform aansluitschema aansluiten
(zie afbeelding 4).
￭
Voor beveiliging van het apparaat een installatieautomaat B6A voorschakelen.
￭
Wanneer meerdere installatieautomaten gevaarlijke spanningen aan het appa-
raat of de last leveren, de installatieautomaten koppelen of met een waarschu-
wing zodanig beletteren, dat vrijschakelen is gewaarborgd.
De verdelerklem (5) is bedoeld voor aansluiting van de randaarde.
Afbeelding 4: Aansluitschema verwerkingseenheid op jaloeziebesturing (11)
￭
Inbedrijfname uitvoeren (zie hoofdstuk inbedrijfname).
￭
Deksel behuizing van de verwerkingseenheid sluiten.
Wanneer 230 V actief is op de nevenaansluiting 2 van het element (11), be-
weegt de zonwering naar de bovenste eindstand en kan niet handmatig of au-
tomatisch worden bediend.
82523862

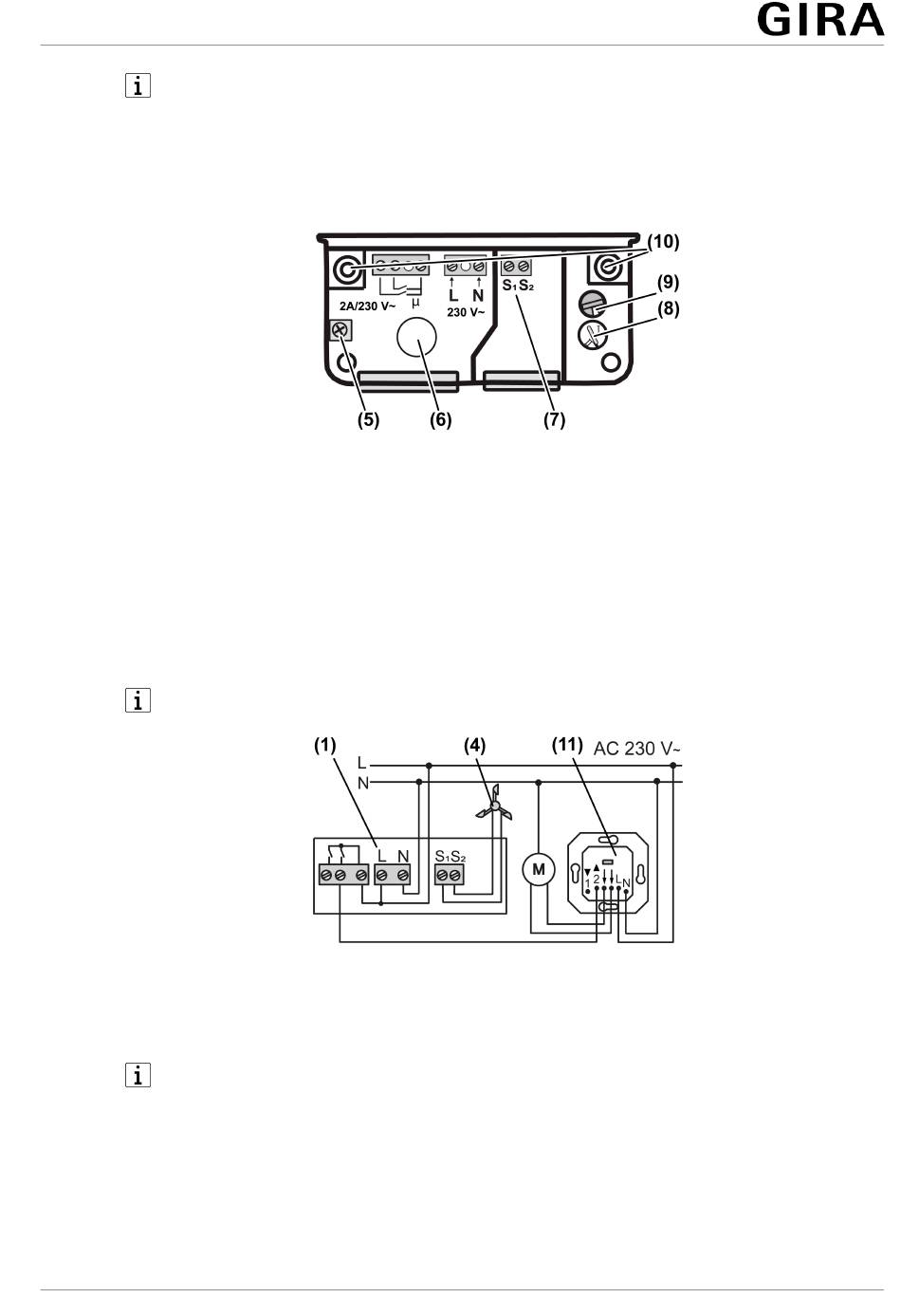

Afbeelding 3: Aansluitruimte verwerkingseenheid
