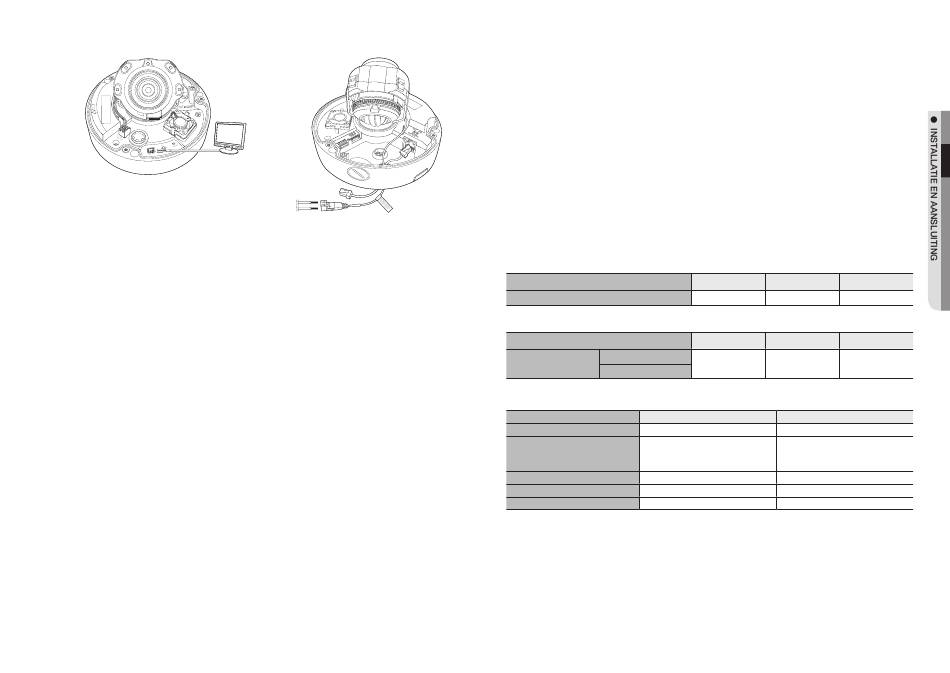

Te installeren beeldscherm
<PNV-9080R>
De CVBS externe terminal van dit product is bedoeld de installatie te vergemakkelijken, en wordt niet aanbevolen voor
`
J
controle doeleinden.
Ethernetverbinding
Sluit de ethernetkabel aan op het lokale netwerk of het internet.
Voeding (PND-9080R)
Sluit met behulp van de schroevendraaier elke draad (+, –) van de stroomkabel aan op de corresponderende
voedingspoort van de camera.
Als PoE en DC 12V tegelijkertijd worden toegepast, wordt het apparaat gevoed via PoE.
`
J
- U kunt ook een router met PoE gebruiken om de camera van stroom te voorzien.
- Gebruik PoE die voldoet aan de IEEE 802.3af-protocollen.
- U wordt aangeraden om slechts één voedingsbron te gebruiken, PoE of DC 12V.
Zorg ervoor dat u de polariteit niet omdraait wanneer u de voedingskabel aansluit.
`
Als u een extern apparaat wilt aansluiten, moet u het externe apparaat uitschakelen voordat u verdergaat.
`
Ethernet
Voeding
Voeding (PNO-9080R/PNV-9080R)
Sluit met behulp van de schroevendraaier elke draad (+, –) van de stroomkabel aan op de corresponderende
voedingspoort van de camera.
Om PoE en DC 12V of PoE en AC 24V tegelijkertijd aan te voeren, wordt de apparatuur van stroom voorzien door de externe
`
J
bron (AC 24V, DC 12V)
- U kunt ook een router met PoE gebruiken om de camera van stroom te voorzien.
- Gebruik PoE die voldoet aan de IEEE 802.3af-protocollen.
- Er wordt aanbevolen om een enkele bron te gebruik om de apparatuur tussen PoE, DC 12V en AC 24V van stroom te
voorzien.
Zorg ervoor dat u de polariteit niet omdraait wanneer u de voedingskabel aansluit.
`
AC 24V kan worden aangesloten in non-polaire verbinding.
`
Als u een extern apparaat wilt aansluiten, moet u het externe apparaat uitschakelen voordat u verdergaat.
`
Stroomkabel specificatie voor elk model
In het geval van DC 12V invoer:
Draad Type (AWG)
Kabellengte (Max.)
In het geval van AC 24V invoer:
Draad Type (AWG)
PNO-9080R
Kabellengte (Max.)
PNV-9080R
Netwerkkabel specificatie
Item
Connector
RJ45 (10/100/1000BASE-T)
Ethernet
10/100/1000BASE-T
Kabel
UTP Categorie 6
Max afstand
PoE ondersteuning
#22
#20
24m
38m
#22
#20
34m
55m
Inhoud
Opmerking
Om te kunnen werken met 1000BASE-T,
dient een kabel van UTP-6 of hoger te
worden gebruikt voor de Giga-hub.
100M
IEEE 802.3af
Nederlands _21
#18
60m
#18
88m
