ELEKTRISCHE INSTALLATIE
Belangrijk: De elektrische installatie mag alleen worden uitgevoerd door gekwalificeerd
personeel, volgens de voorschriften voor elektrische en mechanische veiligheid in uw land.
Elektrische installatie voor twee of meer eenheden in DMX-modus:
• Het DMX-protocol is een veelgebruikt snel signaal om intelligente lichtapparatuur te besturen. Je moet je
DMX-controller en alle aangesloten apparaten in serie schakelen.

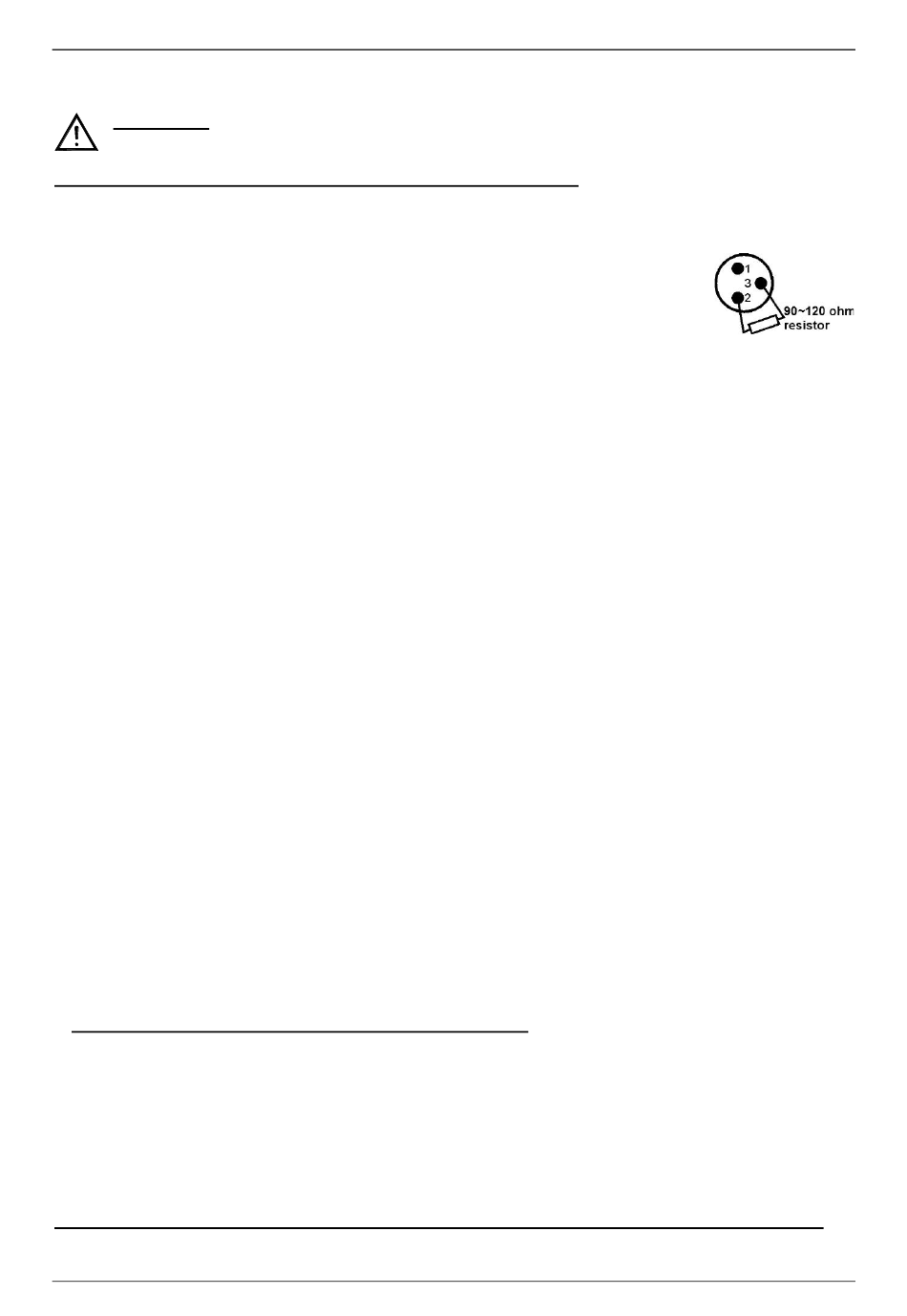

• Pinindeling XLR-3-pins: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+)
• Om vreemd gedrag van de lichteffecten als gevolg van interferentie te voorkomen,
moet je een 90Ω tot 120Ω terminator gebruiken aan het einde van de ketting. Gebruik
nooit Y-splitter kabels, dit werkt gewoon niet!
• Zorg ervoor dat alle apparaten zijn aangesloten op het lichtnet.
• Elke unit in de keten moet zijn eigen startadres hebben zodat hij weet welke
commando's van de controller hij moet decoderen.
GEBRUIK IN STAND-ALONE (STATISCHE) MODUS
• In het instelmenu: selecteer [RUN MODE] en kies de optie [STATIC].
• Nu kun je de gewenste uitvoer handmatig instellen:
• Stel elke gewenste kleur in: combineer de instellingen van de verschillende afzonderlijke kleuren
• Stel een van de kleurenpresets in: kies [COL PRESETS] en selecteer een van de 48 presets
• Stel een van de CCT-voorinstellingen in: kies [CCT PRESETS] en selecteer een van de CCT-
voorinstellingen
• Kies de optie [DIMMER] en stel de gewenste lichtsterkte in.
Opmerking: als je de vooringestelde opties niet gebruikt, moeten beide worden ingesteld op "NONE" om
elke gewenste kleur te selecteren.
RDM-FUNCTIES / INSTELLEN OP AFSTAND
RDM betekent "Remote Device Management". Deze projector werkt met een korte set RDM-functies, wat
betekent dat het een bidirectionele communicatie kan opzetten met een RDM-compatibele DMX-controller.
Sommige van deze functies worden hieronder kort uitgelegd, andere zullen in de toekomst worden
toegevoegd.
• De DMX-controller verstuurt een "ontdekkingscommando", alle RDM-apparaten reageren en sturen hun
unieke apparaat-ID.
• De DMX-controller vraagt elk RDM-apparaat om enkele basisgegevens zodat het weet welke apparaten
zijn aangesloten. De projector antwoordt:
• Device name:
• Manufacturer:
• Category:
• Firmware: x.x.x.x
• DMX address: xxx
• DMX footprint: xx
• Personality: xx
• De DMX-controller kan bepaalde commando's naar elk RDM-apparaat sturen waarmee de apparaten op
afstand kunnen worden ingesteld. Hierdoor kan de projector op afstand worden ingesteld.
De volgende functies kunnen op afstand worden beheerd:
Het is niet meer nodig om een ladder te nemen en alle eenheden één voor één neer te zetten!
• DMX START ADDRESS: Het startadres kan op afstand worden ingesteld van 001 tot xxx.
• PERSONALITY: De DMX-werkmodus (DMX-kaart) kan op afstand worden ingesteld.
Deze 2 functies maken het mogelijk om een volledige DMX-patch van alle projectoren op de DMX-
controller voor te bereiden en deze gegevens in één keer naar alle projectoren te sturen. Meer functies
zullen later worden toegevoegd.
DMX-CHARTS
Personalities: Basic (3CH) + SSP (8CH) + HSIC (7CH) + CMY (10CH) + TOUR (13CH) + TR16 (20CH)
BRITEQ
®
BTI-CYCLO
®
Briteq
LED Dimmer
(firmwareversie van de projector)
(huidig DMX-startadres van de projector)
(aantal DMX-kanalen gebruikt door de projector)
(huidige persoonlijkheid [of DMX-werkmodus] gebruikt door de projectoren)
