DriveControl 54
Versie 1.1 (10/2010) nl
Vertaling van de originele handleiding
DriveControl DC-20/DC-54
Montage en installatie

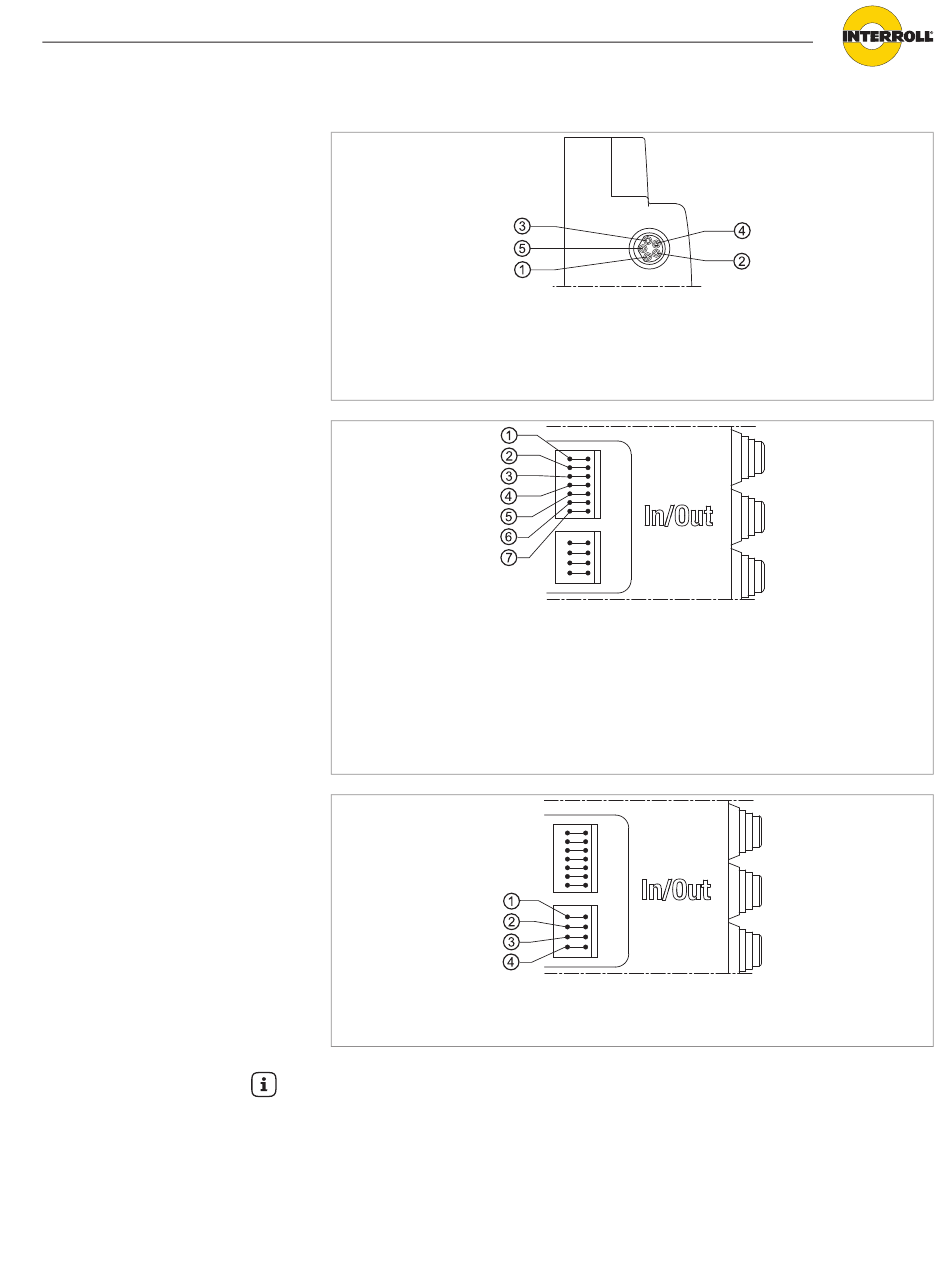

Aansluiting RollerDrive 8 mm snap-in, 5-polig, contactbezetting volgens
DIN EN 61076-2
1
+24 V DC
2
Uitgang draairichting
3
Aarde
Aansluiting ingangen/uitgangen
1
COMMON GND
(gemeenschappelijke
signaalmassa)
2
24 V EXT (spanningstoevoer voor
signaal ERROR)
3
ERROR (uitgang voor fouten)
4
DIR (draairichting)
Aansluiting spanningstoevoer
1
GND (aarde)
2
+24 V DC
Tip
De aansluiting voor de spanningstoevoer is dubbel aangebracht. Beide
aansluitingen zijn intern direct met elkaar verbonden. De spanningstoevoer kan
door een DriveControl worden uitgevoerd zodat er maximaal twee DriveControl in
reeks kunnen worden verbonden.
De elektrische gegevens van de afzonderlijke aansluitingen staan vermeld in de
bijlage (zie "Elektrische gegevens van de aansluitingen", pagina 29).
4
Ingang fouten
5
Uitgang snelheid
5
SPEED C (ingang voor
snelheidsinstelling)
6
SPEED B (ingang voor
snelheidsinstelling)
7
SPEED A (ingang voor
snelheidsinstelling)
3
GND (aarde)
4
+24 V DC
19
