Aansluiting van de componenten - Installation des composants
De individuele componenten van de DELTA2.0-intercom zijn voorzien van RJ-45 communicatiepoorten voor verbinding met
patchkabels. Op de Centrale unit staat bij elke communicatiepoort de functie vermeld. De Centrale Unit heeft 8 aansluitingen:
vier aansluitingen voor bediendezijde (operatorzijde) en vier aansluitingen voor de klantenzijde. Op de communicatiepoort 1
(uiterst rechts) moet altijd het hoofdtoestel worden aangesloten. U hebt steeds een hoofdtoestel nodig voor de werking van

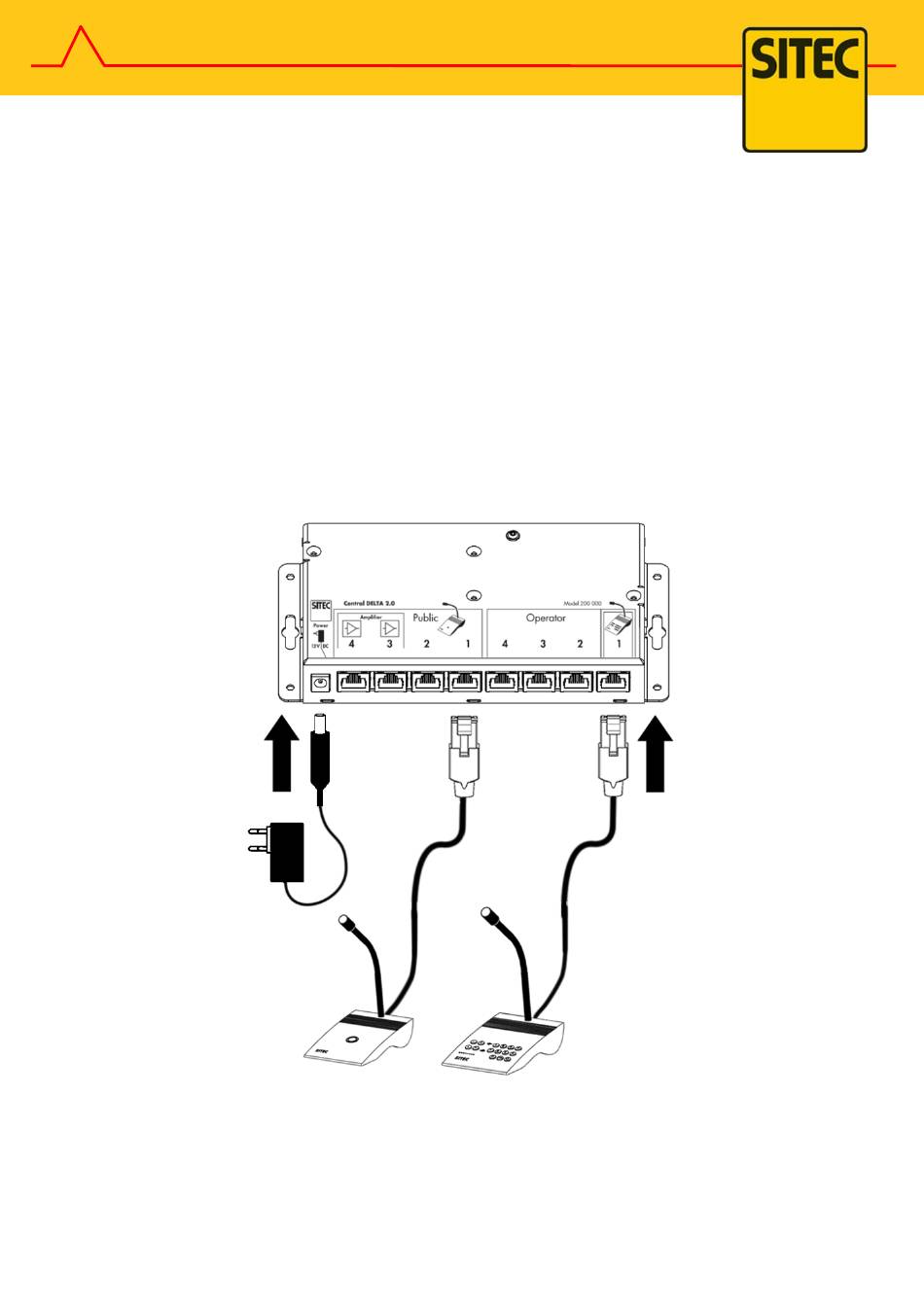

dit intercomsysteem. De onderstaande figuur toont de meest eenvoudige structuur van een eenvoudig intercomsysteem met
een hoofdtoestel (Operator 1), een centrale unit en een klantentoestel (Public1).
Les composants individuels de l'interphone DELTA2.0 ont tous des ports de commincations RJ-45 et utilisent pour la connexi-
on des câbles de raccordement. Sur l'unité centrale la fonction de chaque port de communication est indiquée. L'unité centra-
le dispose de 8 connexions: quatre connexions pour le côté commande (opérateur) et quatre connexions pour le côté client.
Sur le port de communication 1 (extrême droite) doit toujours être raccordé à l'unité principale. Vous devez toujours une unité
principale pour le fonctionnement du système d'interphone. La figure ci-dessous montre la structure la plus simple d'un sys-
tème interphone avec une unité principale (Opérateur 1), l'unité centrale et d'un dispositif client (public1).
Centrale eenheid - Unité central (Art. 200.000)
Voedingsadapter
Bloc d'alimentation
(Art. 200.010)
Klantentoestel aan klantenzijde
Hoofdtoestel– Bediendezijde
Poste secondaire - Côté client (public)
Poste principal - Côté commande
(Art.200.140 of 200.141)
(Art. 200.020 of/ou 200.030)
www.security-tools.be
Security Tools - Mosten 13 - B-9160 Lokeren - T +32 (0)9 395 20 35 - Email info@security-tools.be - Pagina 10
