AGFEO AS 31 ST Installatiehandleiding pagina 7
Verberg thumbnails
Zie ook voor AS 31 ST:
- Korte handleiding (2 pagina's) ,
- Bedieningshandleiding (226 pagina's)
Inhoudsopgave
Advertenties
Externe S0-aansluiting (westernbus) ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
Aansluiten aan de punt-tot-punt-
verbinding
Aan een ISDN-punt-tot-punt-verbinding kunt
u enkel een ISDN-telefooninstallatie aanslui-
ten. Andere ISDN-terminals kunt u niet
aansluiten.
De ISDN-telefooninstallatie sluit u met
de ISDN-aansluitkabel direct aan de NTBA
(NT) aan of aan den ISDN-contactdoos (IAE/
UAE) die aan de NTBA aangesloten is.
Afsluitweerstanden voor de externe S0-
aansluiting
De beide schakelaars S400 en S401 voor de
beide afsluitweerstanden van 100 ohm moe-
ten gesloten zijn om de installatie aan te
sluiten (instelling bij levering).
De schakelaars S400 en S401 bevinden zich
in het aansluitveld boven de westernbus.
Een verkeerde schakelaarstand kan functie-
storingen tot gevolg hebben.
Aansluiten aan de multipuntverbinding
De multipuntverbinding kan als externe S0-
bus uitgevoerd zijn. Tot 12 ISDN-contact-
dozen (IAE/UAE) kunnen tot deze S0-bus ho-
ren. Naast de ISDN-telefooninstallatie kunt u
tot zeven andere ISDN-terminals aan de S0-
bus aansluiten.
Sluit de ISDN-telefooninstallatie met de ISDN-
Achtung!
Vor dem Öffnen Netzstecker ziehen.
Caution!
Disconnect power cord, before remove
X2
X3
R11
R31
R12
R32
R21
R41
R22
R42
Relais 1 bis 4
aansluitkabel aan een ISDN-contactdoos van
de S0-bus aan. Is de multipuntverbinding niet
als S0-bus uitgevoerd, dan kunt u de ISDN-
telefooninstallatie direct aan de NTBA (NT)
aansluiten.
De NTBA voorziet minstens vier ISDN-tele-
foons van stroom. Bij het uitvallen van de
stroom wordt enkel een ISDN-telefoon met
noodstroom van stroom voorzien (noodgeval-
len).
Afsluitweerstanden voor de externe S0-
aansluiting
De beide schakelaars S400 en S401 voor de
beide afsluitweerstanden van 100 ohm moe-
ten voor de multipuntverbinding:
- gesloten zijn (instelling bij levering) als de
- open zijn als in de laatste IAE/UAE-contact-
Een verkeerde schakelaarstand kan functie-
storingen tot gevolg hebben.
X4
X5
X6
X7
X8
X9
X10
X11
X12
X14
X15
b7
b5
b4
b3
b2
b1
S
-Anschluß
a2
0
U~
Port 7
Port 5
intern
a7
a5
+24 V
a4
a3
a2
a1
b2
b8
b6
GND
db4
db3
db2
db1
a1
Port 8
Port 6
BE
NF
a8
a6
GND
da4
da3
da2
da1
b1
TFE
Port 4
Port3
Port 2
Port 1
RS 232C -
externe
Schnittstelle
MoH

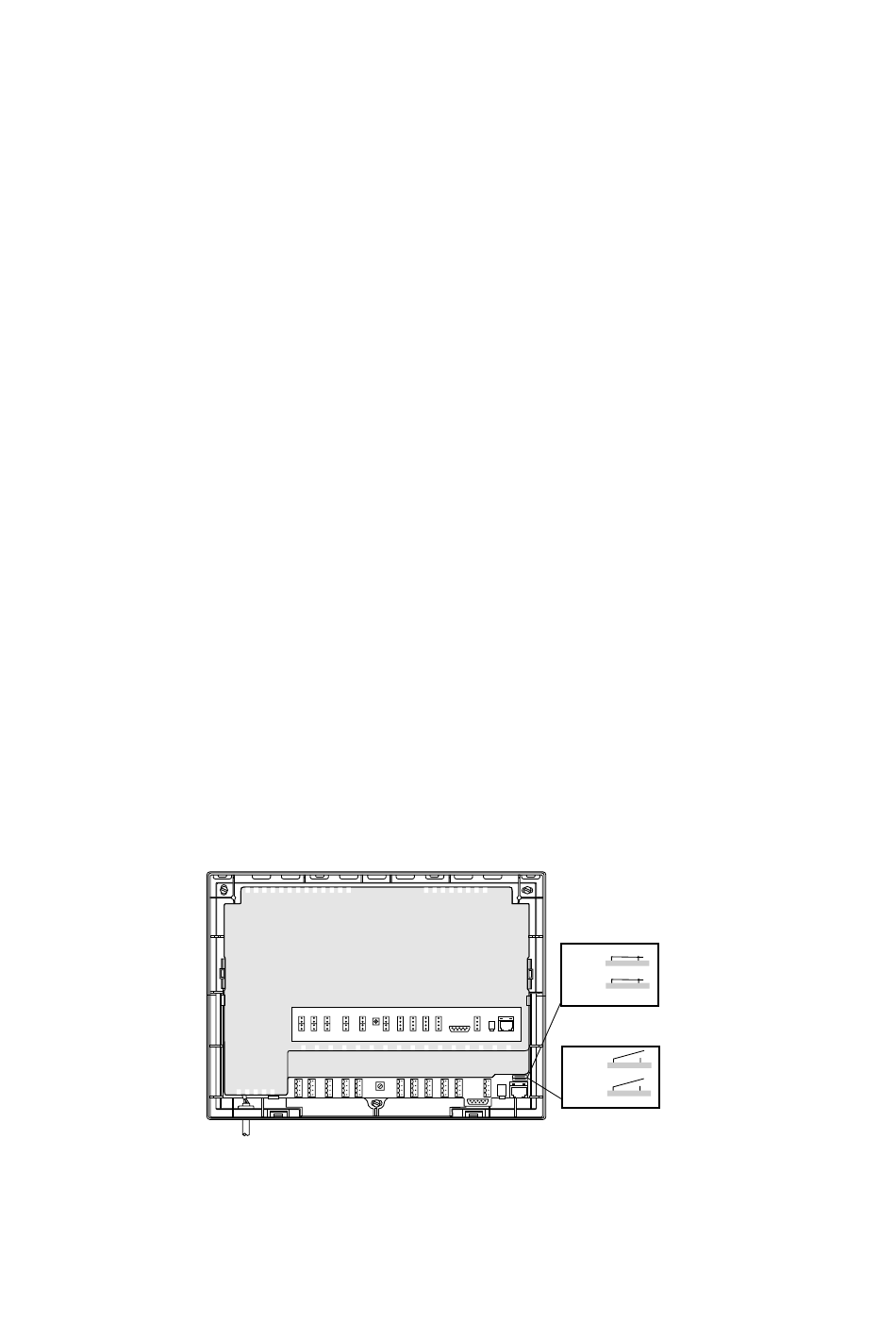

Afb. 3: Schakelaars S400 / S401 (Afsluitweerstanden)
telefooninstallatie direct aan de NTBA aan-
gesloten wordt of als de telefooninstallatie
aan de laatste IAE-/UAE-contactdoos
aangesloten is en in de contactdoos de
afsluitweerstanden van 100 ohm niet
aangesloten zijn
doos de afsluitweerstanden van 100 ohm
aangesloten zijn of als de telefooninstallatie
niet de laatste ISDN-terminal aan de
multipuntverbinding is.
Schakellaars gesloten
(levering)
S400
S401
X16
Schakelaars open
S
-Anschluß
0
extern
S400
S401
