Bediening

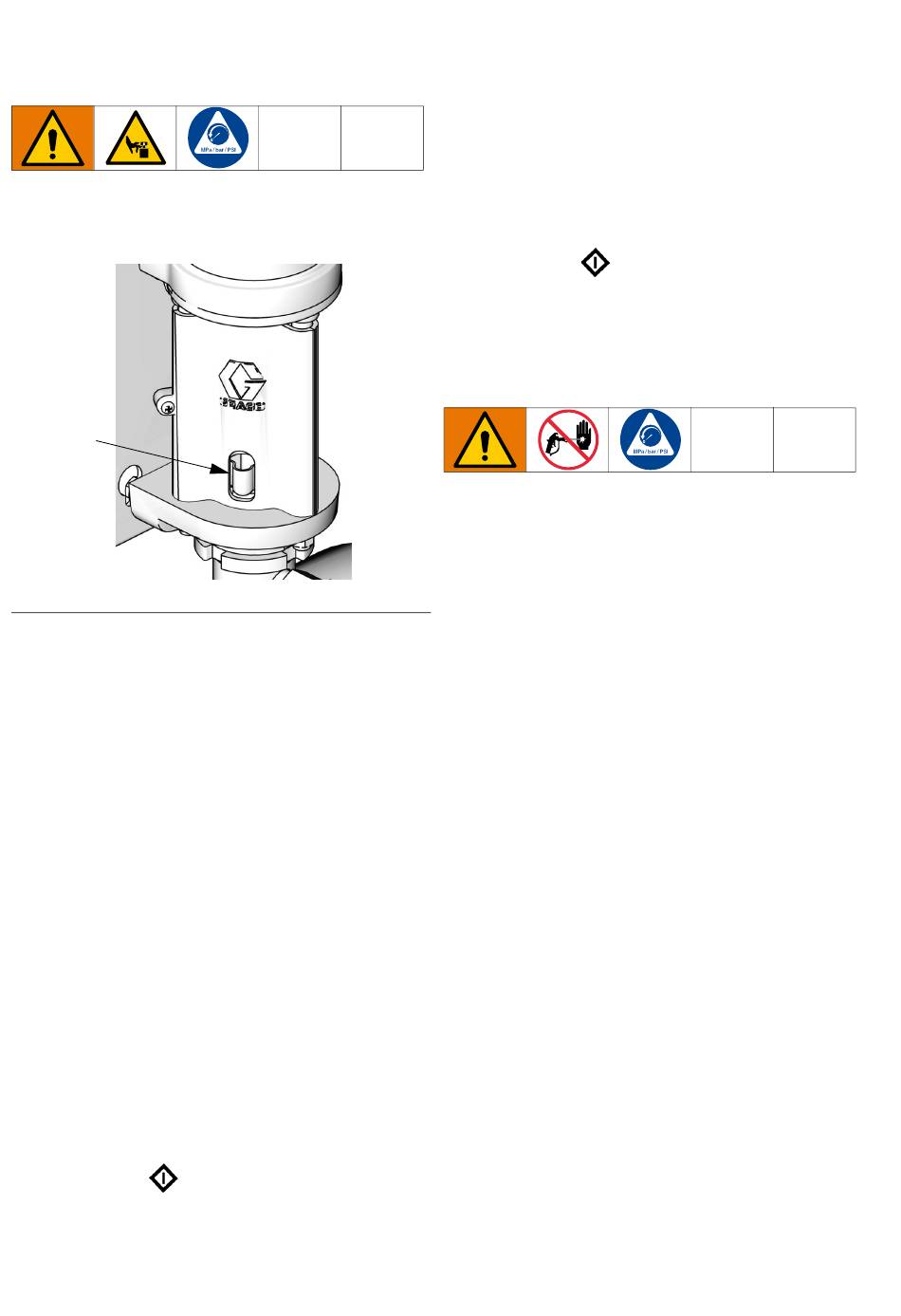

Oliereservoir
Vul het oliereservoir voor 1/3 met Graco Throat Seal
Liquid (TSL) of een compatibel oplosmiddel.
Oliere-
servoir
A
. 5. Oliereservoir
FB
De pomp vullen
1.
Zie A
. 1. Vergrendel de trekker van het pistool.
FB
Haal de tipbeschermer en de spuittip van het
pistool (H). Zie de handleiding van het pistool.
2.
Sluit de luchtregelaar (T) van het pistool en de
luchtregelaar (X) van de pomp door de knop linksom
te draaien en zo de druk tot nul terug te brengen.
Sluit de zelfontlastende luchtkraan (U). Controleer
ook of alle afvoerventielen zijn gesloten.
3.
Sluit de luchtleiding aan op de zelfontlastende
luchtkraan (U).
4.
Controleer of alle fittingen overal in het systeem
goed zijn vastgedraaid.
5.
Plaats de emmer vlak bij de pomp. De aanzuigslang
is ongeveer 1,2 m (4 ft) lang. Rek de slang niet uit;
laat hem hangen zodat de vloeistof vrij in de pomp
kan lopen.
6.
Houd een metalen deel van het pistool (H) stevig
tegen de zijkant van een geaarde metalen emmer,
ontgrendel de trekker en houd de trekker ingedrukt.
7.
Alleen voor eenheden met overtoerenbeveiliging:
activeer de vul-/spoelfunctie door op de
vul-/spoelknop
14
op de DataTrak te drukken.
8.
Open het zelfontlastende luchtventiel (U). Draai de
knop van de luchtregeling (X) langzaam rechtsom
open en laat de druk oplopen tot de pomp start.
9.
Laat de pomp langzaam werken totdat alle lucht
verdreven is en de pomp en de slangen volledig
voorgevuld zijn.
10. Alleen voor eenheden met overtoerenbeveiliging:
schakel de vul-/spoelfunctie uit door op de
vul-/spoelknop
11. Laat de pistooltrekker en de veiligheidstrekker los.
De pomp moet door de druk afslaan.
De spuittip aanbrengen
Volg de Drukontlastingsprocedure, pagina 13.
Installeer de spuittip en de tipbeschermer zoals wordt
beschreven in de handleiding die bij het spuitpistool is
geleverd.
ti11927a
De vloeistofuitvoer en de patroonbreedte hangen af van
de afmeting van de spuittip, de viscositeit van de vloeistof
en de vloeistofdruk. Gebruik de spuittipselectiekaart in de
handleiding van het pistool als richtlijn voor het selecteren
van de juiste spuittip voor uw toepassing.
op de DataTrak te drukken.
313694V
