Montage

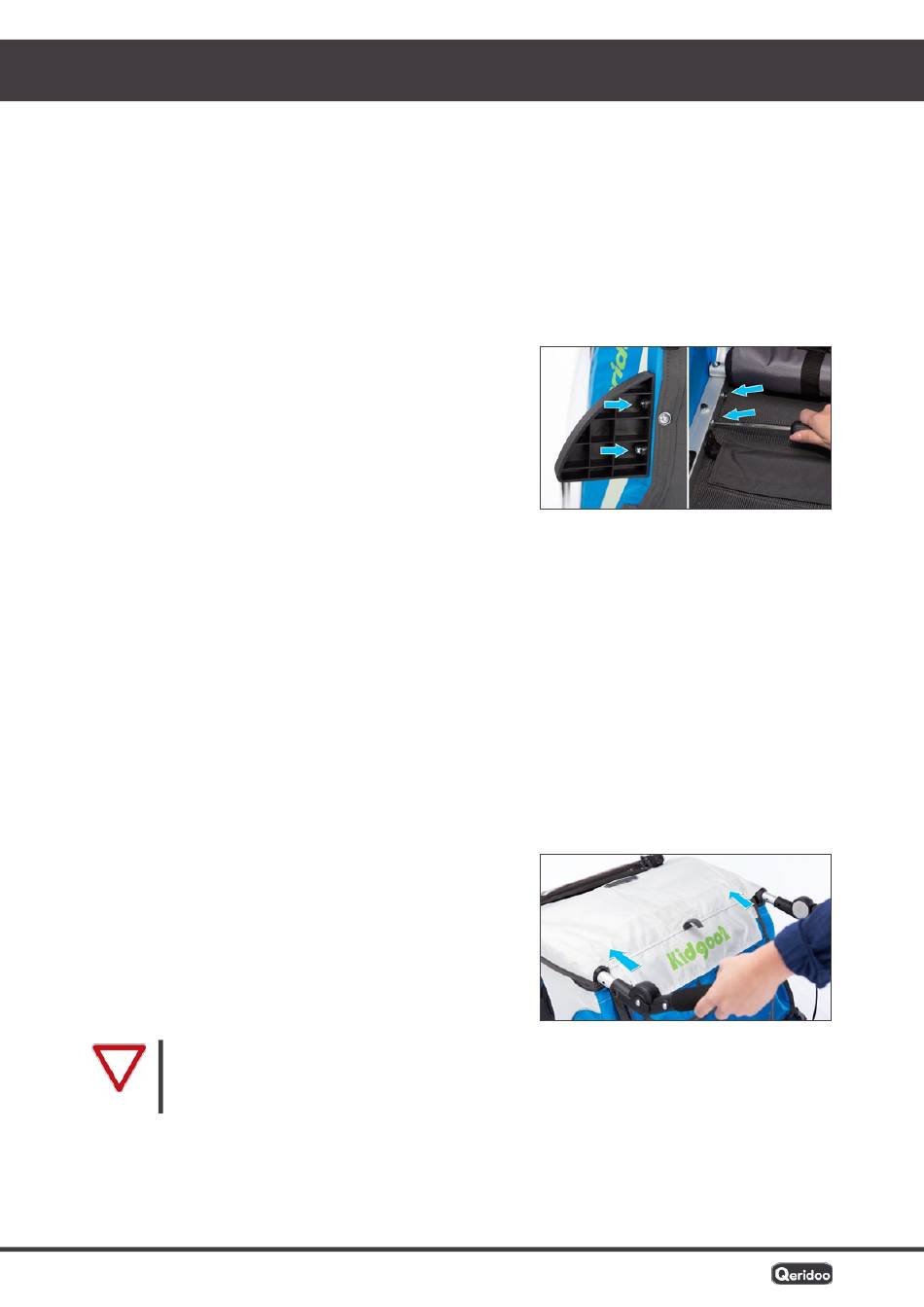

Loopwielbescherming monteren
De loopwielbescherming aan beide zijden van de cabine vermijdt dat de loopwielen aan palen of
gelijkaardige hindernissen blijven hangen.
Bereid de loopwielbescherming voor door de twee reeds gemonteerde schroeven uit de
f
boringen te draaien.
Hou de loopwielbescherming op de volgende manier aan de cabine:
f
De boringen aan de loopwielbescherming wijzen naar de boringen in de buis van de cabine.
–
De gebogen buitenkant van de loopwielbescherming wordt naar het loopwiel toe breder.
–
Open de hoes en steek 2 schroeven aan de binnenkant
f
door de buis van het cabineframe.
Zet de loopwielbescherming aan de buitenkant op
f
de schroeven, zodat de gebogen buitenkant van de
loopwielbescherming naar het loopwiel toe breder
wordt.
Draai de zelfborgende moeren los op de schroefdraad. Zorg ervoor dat u de moer niet met de
f
ringvormige kant op de schroefdraad zet.
Gebruik een inbussleutel maat 4 om afwisselend beide schroefverbindingen vast aan te
f
trekken (aanhaalmoment max. 4 Nm).
Monteer de tweede loopwielbescherming op dezelfde manier.
f
Duwbeugel monteren
De duwbeugel kan op verschillende hoogtes ingesteld worden en dient om de
te trekken en te rangeren. En als het ooit eens zou nodig zijn, dan biedt hij bescherming zoals een
rolbeugel.
Met 2 snelspanners wordt de duwbeugel boven aan het cabineframe bevestigd:
Zet de cabine rechtop.
f
Vouw de duwbeugel helemaal open. Hou daarbij aan beide kanten de lichtgrijze drukknoppen
f
ingedrukt, zie
„Duwbeugel instellen" op pagina
Maak de beide vooraf gemonteerde snelspanners los
f
en neem ze weg.
Hang de bovenste lussen van de hoes over de
f
buiseinden van het dak van de cabine.
Steek beide uiteinden van de duwbeugel op de
f
buiseinden van het cabinedak.
Opgelet!
Zorg dat u de remkabel niet verdraait. Na de montage van de duwbeugel kan de
remkabel goed naar de loopwielas gelegd worden.
16 – 04|2017 – Wijzigingen voorbehouden.
29.
te duwen,
