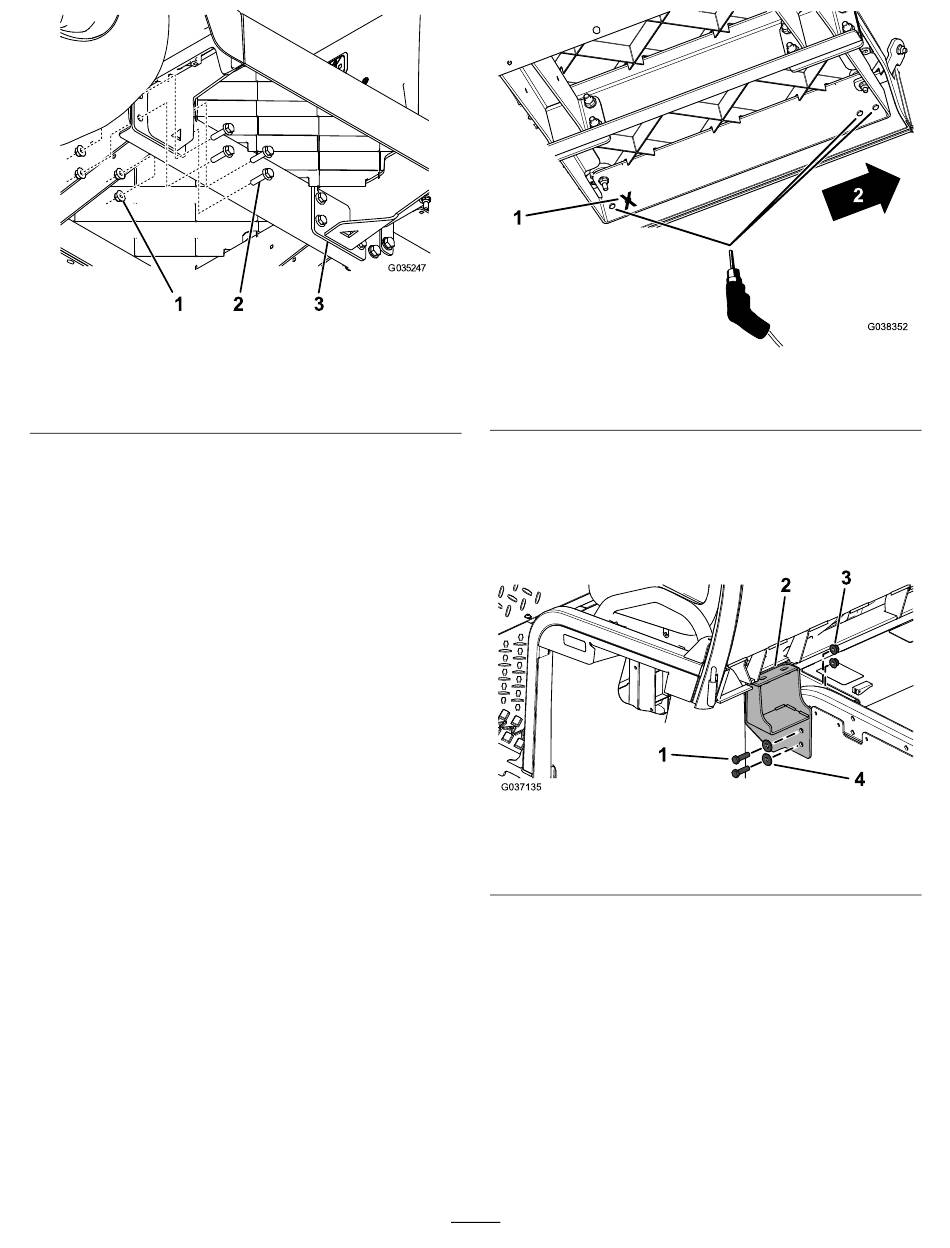

Figuur 5
1. Flensmoer (5/16")
2. Flenskopbout
(5/16" x 1¼")
5.
Verwijder de andere aanwezige steun van de
bodemplaat
(Figuur
6.
Monteer een tweede nieuwe steun van de
bodemplaat met 8 flenskopbouten (5/16" x 1¼")
en 8 flensmoeren (5/16") zoals wordt getoond
in
Figuur
5.
7.
Monteer de 4 eerder verwijderde schroeven
(¼" x 1¼") en 4 moeren (¼") van de bodemplaat
(Figuur
2).
8.
Gebruik de nieuwe steunen van de bodemplaat
als sjabloon om 3 gaten (met een diameter van
9,5 mm) te boren in elke bodemplaat
Belangrijk:
Boor alleen de voorste 2 gaten
in de nieuwe steunen van de bodemplaat, en
het achterste gat, zoals getoond in
3. Steun van bodemplaat
4).
(Figuur
Figuur
g035247
1. Dit gat niet boren.
9.
Monteer de linker en rechter cabinesteun losjes
op de machine; gebruik de zeskantbouten
(⅜" x 1¼"), ringen (⅜") en flensmoeren (⅜")
zoals wordt getoond in
Opmerking:
6).
6.
1. Zeskantbout (⅜" x 1¼")
2. Cabinesteun
8
Figuur 6
2. Voorkant van machine
Figuur
7.
Draai de bouten nu nog niet vast.
Figuur 7
3. Flensmoer (⅜")
4. Ring (⅜")
g038352
g037135
