Coapt-printplaat voor Espire Pro en Hybrid
De Espire-elleboog wordt geleverd met de configuratie die tijdens de bestelling is opgegeven. Uw huidige
instellingen kunnen worden bekeken in de Espire Hub app onder het tabblad Diagnostiek: Espire Hub App >
Systeeminstellingen > Diagnostiek > Verbindingen.
De onderstaande tabel vermeldt de locatie, de verbinding die kan worden gebruikt en het type instelling.

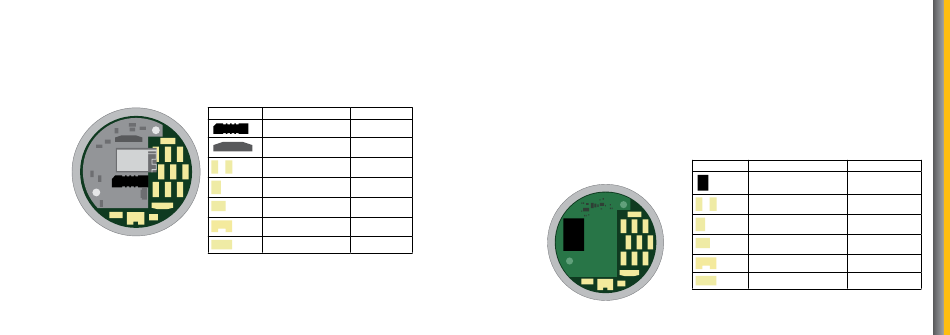

VERBINDINGSPLAAT VOOR INGANG –
MET COAPT-PRINTPLAAT
B
7
6
5
8
10
9
4
A
3
2
1
13
11
12
Achterkant
22 | Technische handleiding Espire-elleboog
Locatie plaat
Ingangsoptie
Type instelling
EMG-interfacekabel
8 plekken
A
COMPLETE CALIBRATE-
1 ingang
B
knop
Touchpads
Elke combinatie
1 – 9
tot 9 ingangen
Schakelaars
Externe stroomschakelaar
1 ingang
10
Schoudervergrendeling/-
1 uitgang
11
ontgrendeling
Geavanceerde
1 uitgang
12
gripbediening
Haptische feedback
1 uitgang
13
5.3 INFINITE BIOMEDICAL TECHNOLOGIES (IBT) – SENSE
Kit-types voor Sense-systeem:
• Espire Pro en Hybrid – met standaard grip
• Espire Pro en Hybrid – met geavanceerde grip
Het Sense-systeem moet direct bij IBT worden besteld en wordt vanuit IBT verzonden. De printplaat van IBT is
voorgemonteerd op de ingangsverbindingsplaat van de Espire-elleboog en de systemen worden samen getest
voorafgaand aan de levering aan de klant. De printplaat is ontworpen om compatibel te zijn met de Sense controller-
kabel en de kabel voor geavanceerde gripbediening (indien opgegeven).
IBT-printplaat voor Espire Pro en Hybrid
De Espire-elleboog wordt geleverd met de configuratie die tijdens de bestelling is opgegeven. Uw huidige
instellingen kunnen worden bekeken in de Espire Hub app onder het tabblad Diagnostiek: Espire Hub App >
Systeeminstellingen > Diagnostiek > Verbindingen. De onderstaande tabel vermeldt de locatie, de verbinding die kan
worden gebruikt en het type instelling.
VERBINDINGSPLAAT VOOR INGANG –
MET IBT-PRINTPLAAT
7
6
5
8
A
10
9
4
3
2
1
13
Achterkant
12
11
Locatie plaat
Ingangsoptie
Type instelling
Sense controller
8 plekken
A
Touchpads Schakelaars
Elke combinatie
1 – 9
tot 9 ingangen
Externe stroomschakelaar
1 ingang
10
Schoudervergrendeling/-
1 uitgang
11
ontgrendeling
Geavanceerde gripbediening
1 uitgang
12
Haptische feedback
1 uitgang
13
Technische handleiding Espire-elleboog | 23
