3.
Als de voeding buiten de behuizing wordt gemonteerd, bevestig deze dan met geschikte
bevestigingsmaterialen aan de wand. Leid gelijkstroomdraden in de behuizing en maak ze
vast met kabelbinders.
4.
Gebruik metalen afstandshouder en schroef vast in de aangegeven positie. Controleer of de
bout en de afstandshouder stevig zijn vastgezet ter garantie op een aarde-aansluiting.
TEST: Gebruik voor ULC commerciële brandtoepassingen het behuizingsmodel
HSC3010CR.
Stroomvoorziening
PRIMAIR: 120 V VAC, 60 Hz, klasse VI; secundair: 18 V DC, 3,6 A
Voedingsadaptermodule: HS65WPSNA
TEST: Sluit de voedingsadaptermodule niet aan op een door een schakelaar bediend
stopcontact.

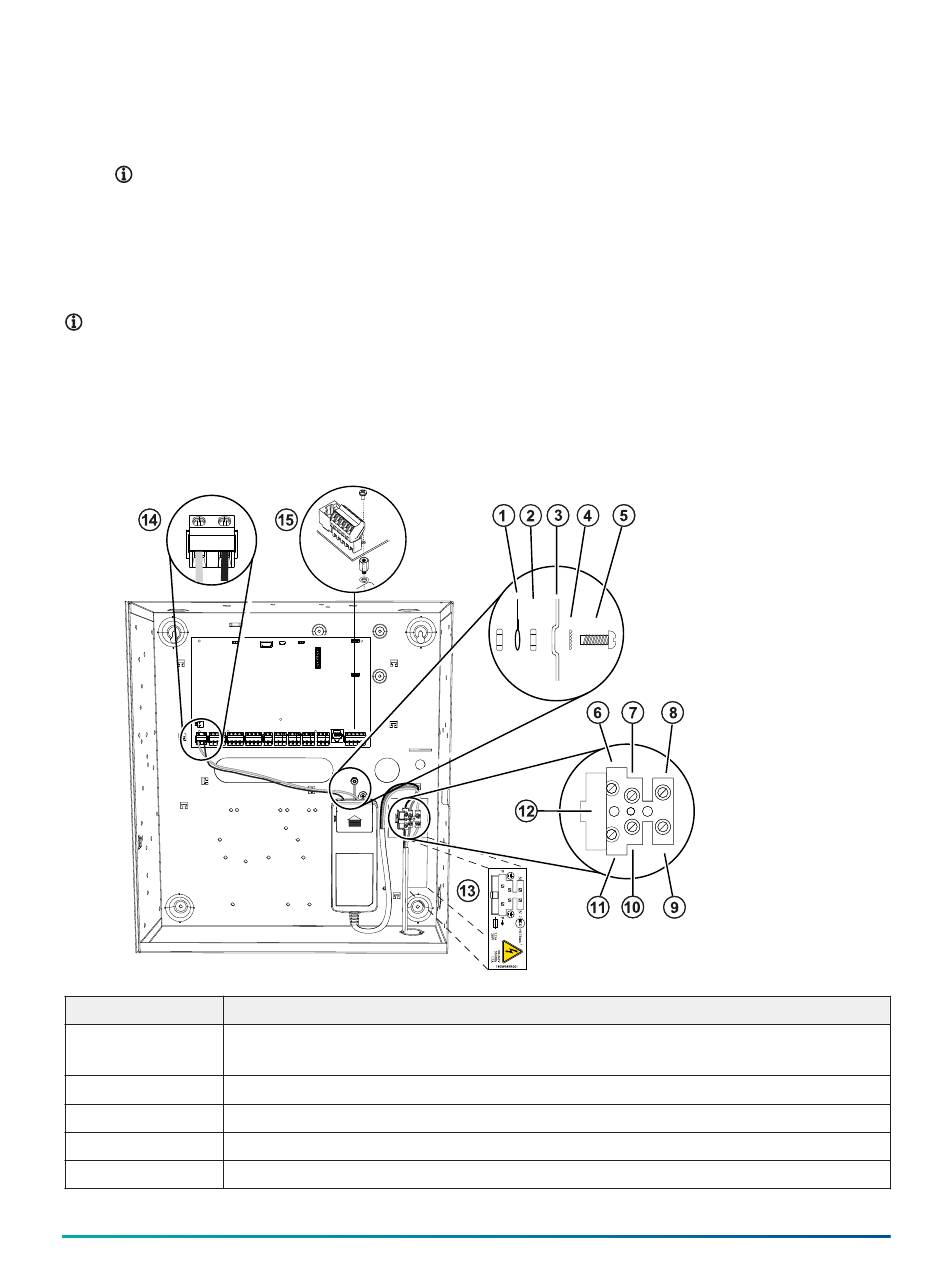

HS3032/HS3128/HS3248 in HSC3010C bedradingsschema (alleen Argentinië)
Dit diagram geeft de installatie van componenten in de HSC3010C-behuizing weer.
Figuur 10: HS3032/HS3128/HS3248 in HSC3010C bedrading (Argentinië)
Toelichting
Beschrijving
1
Aardverbinding. Bedraad deze naar de EGND-aansluitinge van de
voedingsadapter wanneer deze voedingsadapter in de kast wordt gemonteerd.
2
Moer
3
Behuizing
4
Borgring
5
Bout
30
PowerSeries Pro Referentiehandleiding
