8.20 Vervangen van het ingangs-/uitgangsverdeelstuk
Gereedschap en benodigdheden:
• 9/16" moerdraaier
• kruiskopschroevendraaier
• bladschroevendraaier
1. Verwijder de bouten zoals in stap 8.19.2.
2. Verwijder de klemmen zoals in stap 8.19.3.
3. Maak de omzetter los van het verdeelstuk met behulp van een
kruiskopschroevendraaier.
4. Koppel de hele verdeelstukbundel los.
5. Verwijder de solenoïden en klepstelen met een bladschroevendraaier.
6. Verwijder de thermistor.
7. Sluit bij het opnieuw installeren eerst de klepstelen aan, dan
de solenoïden, dan de omzetter en dan de thermistor.
8. Wanneer u de verdeelstukkabelbundel terugplaatst, ziet u dat er
labels op de kabelbundel zitten waarop de solenoïden (FV, BV, VV)
staan aangegeven. Als de solenoïden zich niet in de juiste positie
bevinden, zoals afgebeeld, zal het apparaat niet goed werken
(afb. 8-62).

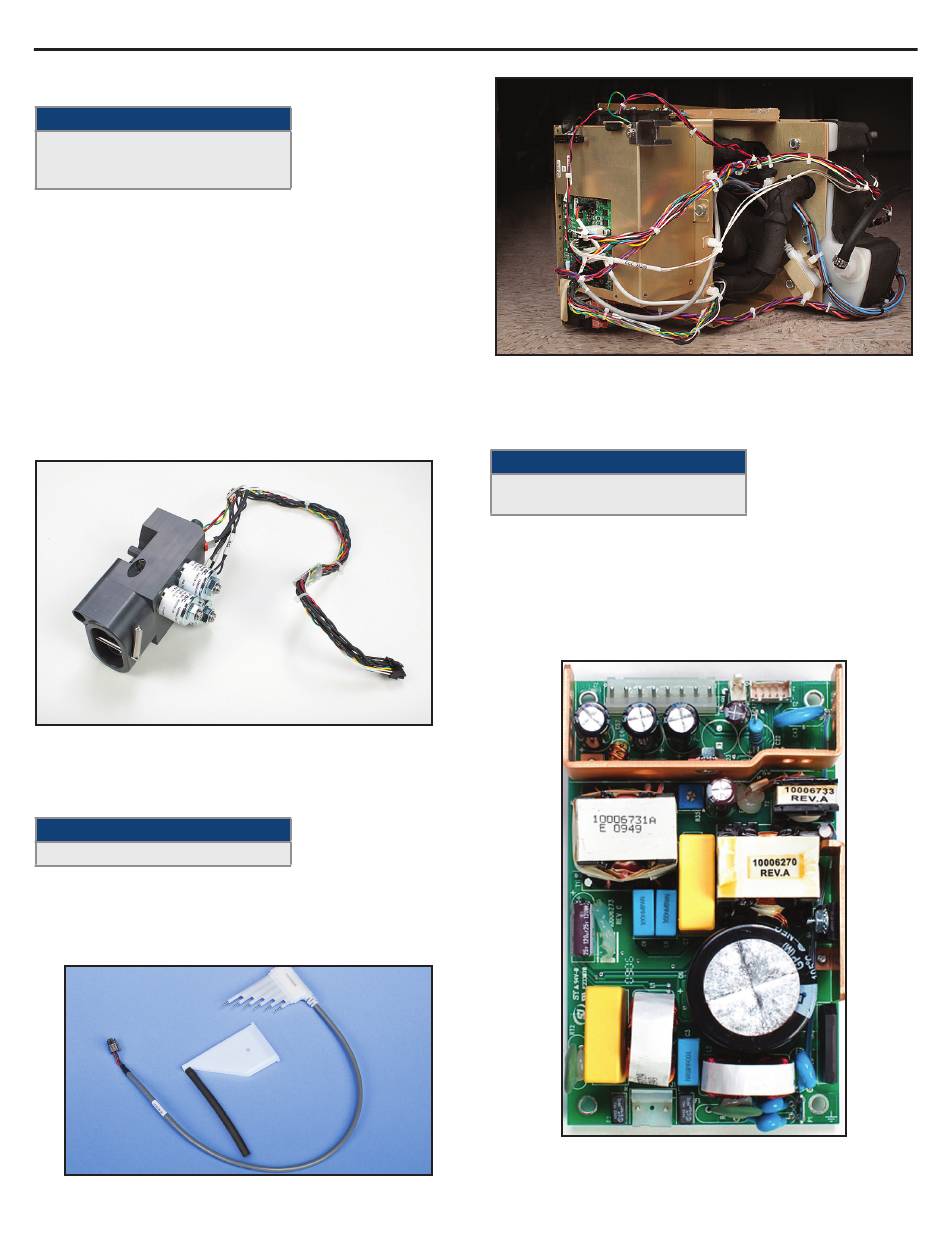

Afb. 8-63 Verdeelstuk
8.21 Vervangen van de niveausensor
Gereedschap en benodigdheden:
• draadtang
1. Koppel de grijze kabel los van de I/O-printplaat (zie Afbeelding 8-15,
I/O-circuitkaartaansluitingen).
2. Verwijder de kabelbinder met een draadtang.
3. Verwijder de beugel die de niveausensor in de tank houdt.
Afb. 8-64 Niveausensor
Afb. 8-65 Positie van niveausensor is aangegeven
8.22 Vervangen van de voedingsmodule
Gereedschap en benodigdheden:
• kruiskopschroevendraaier
• bladschroevendraaier
1. Verwijder met een kruiskopschroevendraaier de vier schroeven
waarmee de printplaat aan het frame is bevestigd.
2. Steek de bladschroevendraaier onder de printplaat en wrik
de printplaat voorzichtig los.
3. Maak de kleinere connector los.
4. Maak de jumper van de netspanningskaart los.
Afb. 8-66 Voedingsmodule
