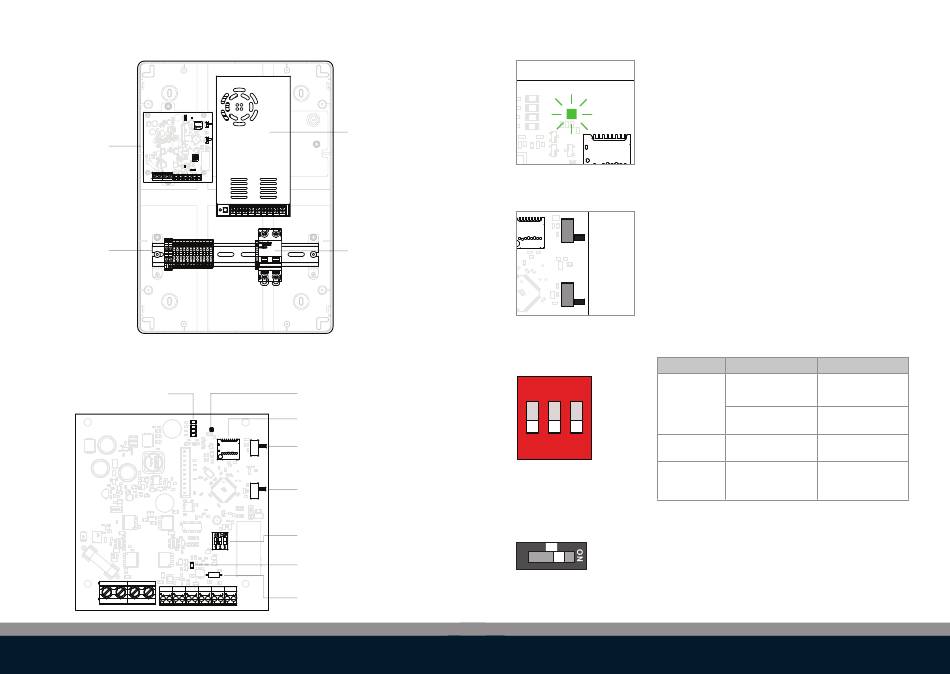

DLC-010 overzicht
Stuurkaart
DIN-rail
Klemmenblokken
DLC-010 Stuurkaart
Statusleds kaart
6
24VDC
Stroomvoor-
ziening
Netaansluiting
en stroomonder-
breker
Statusled
Micro-SD-kaartsleuf
Voor fi rmware-updates
"KALIBRATIE" Schuifschakelaar
"FORCEREN" Schuifschakelaar
DIP-schakelaar
CAN LED
Knippert bij CAN communicatie
CAN schakelaar
Statusled
De kleur van deze LED geeft de bedrijfsstatus aan.
Ook van buiten de behuizing te zien.
Voor details: zie pagina 14-15
KALIBRATIE Schuifschakelaar
Om de 'open' en 'dicht' positie van de afdekking
OFF
te kalibreren.
Schakelaar moet AAN staan om kalibratie te
activeren
OFF
FORCEREN Schuifschakelaar
Hiermee kan de afdekking buiten de gekali-
breerde positie bewegen.
ON
DIP-
schakelaar 1
1 2 3
DIP-
schakelaar 2
DIP-
schakelaar 3
CAN schakelaar
Als de DLC-010 zich in de begin- of eindpo-
sitie van de CAN-BUS bevindt, schakel dan de
CAN-belastingschakelaar naar de juiste positie.
(beëindigingsweerstand)
AAN
UIT
Kalibratie via
Kalibratie via
Kalibratie
LinkTouch
schuifschakelaar
DMS-instellingen
DMS-instellingen van
van LinkTouch
DIP-schakelaar 2 & 3
DMS geactiveerd om
GEEN DMS om
afdekking te openen
afdekking te openen
DMS geactiveerd om
NO DMS om
afdekking te sluiten
afdekking te sluiten
7
