ELEKTROMAGNETEN
BELANGRIJKE INFORMATIE
AANSLUITSCHEMA MODEL 7WFM
Signaleringscontact: 0.5 / 20VDC / 10W
N.O. contact: spoelstandsignalering
12 VDC
Rood
Wit
Zwart
Groen
COM.
Blauw
Geel
N.O.
AANSLUITSCHEMA MODEL 17SFM
Spoelsignalering
N.C. uitgang: geopende status
N.O. uitgang: gesloten status
Contact belastbaarheid:
-
voeding
toegangscontrole (verbreekcontact)
12
Zorg ervoor dat de
ankerplaat volledig
contact maakt met de
magneet, anders zal het
signaleringscontact niet
functioneren.
Zorg ervoor dat de
oppervlaktes van de
magneet en ankerplaat vrij
zijn van stof of andere
materialen.
24 VDC
Rood
Wit
Zwart
Groen
COM.
Blauw
toegangscontrole
N.O.
Geel
n.c. (verbreek)contact
0,5 Amp. / 125V AC
1 Amp / 24V DC
nc
com

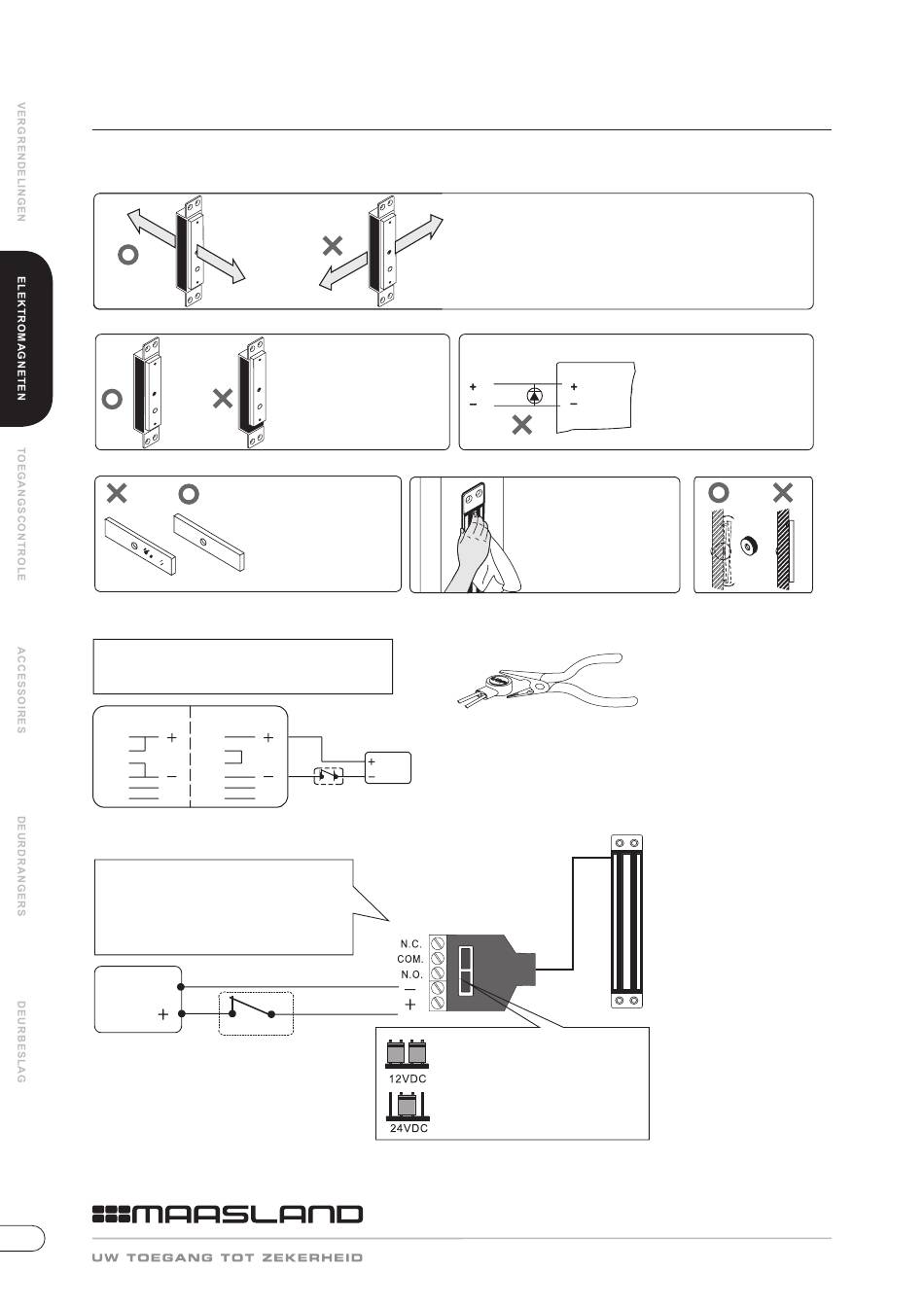

De elektromagneet dient goed uitgelijnt te zijn ten opzichte
van de ankerplaat, zoals aangegeven in de afbeelding.
Wanneer dit niet het geval is, zal de magneet houdkracht
verliezen.
Voeding
+
Behandel met regelmaat de
oppervlakte van de magneet
en ankerplaat met een vocht
afstotende olie.
Gebruik een tang om de connector
zo in te drukken dat de kop gelijk
loopt aan de connector. De
kabeleinden hoeven niet gestript te
voeding
worden.
Voltage selectie jumpers. Controleer
de jumper instellingen voordat de
magneet wordt aangesloten op
24V DC. Het incorrect instellen van de
jumpers kan leiden tot schade aan de
magneet.
info@maaslandgroep.nl
EM-7WFM/17SFM-150814
Verwijder elke diode die over
de magneet is geplaatst tegen
piekspanning.
+
De magneet heeft een
ingebouwde metaaloxide
varistor die piekspanning
tegen gaat.
rubber
ring
De rubber ring maakt de
ankerplaat flexibel om zo
tot een juiste montage te
komen.
t 088 500 2800
f 088 500 2899
www.maaslandgroep.nl
