Montage-instructie FRIALEN
5. TL-zadels voor PE-buis d250 t/m d560
Stap 1: Voorbereiding
Controleer buis en fitting op afmetingen en beschadiging.
Controleer staat en werking van lasapparaat. Tref beschuttende
maatregelen indien de weersomstandigheden daartoe aanleiding
geven. Voordat de aftakking gelast of aangeboord kan worden
dient eerst de verbinding van zadel op buis te worden uitgevoerd
met in achtneming van de afkoeltijd.
Buizen, fittingen en lasapparatuur dienen bij de verwerking een
gelijke temperatuur te hebben met de omgevingstemperatuur
tussen 0° C en +45°C.

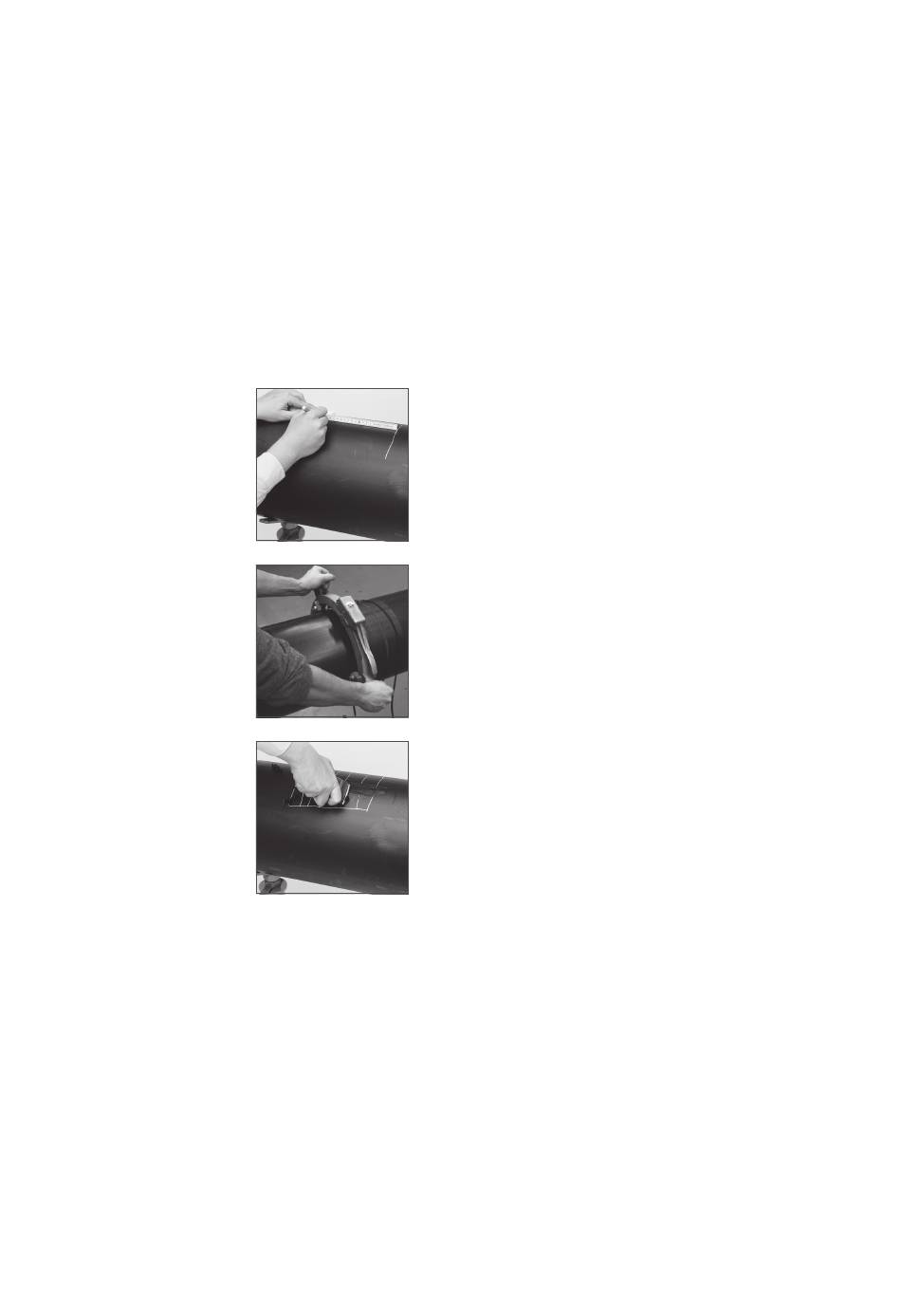

Stap 2: Voorbewerking
Buis schoon maken. Laszone (het door
het zadel bedekte buisoppervlak)
markeren.
Oxidehuid
verwijderen
schilapparaat of in overleg met
netbeheerder
door
middel
een
handschraper.
Met
handschraper of FRIATOOLS
schiller
FWSG-SE
de
oxidehuid
in de laszone verwijderen met een
egale spaan (minimaal 0,2 mm).
Daarbij
dient
een
gelijkmati-
ge oppervlakte zonder afplatting
en kanten te ontstaan. Verwijder
min. 20 mm extra op de bewer-
kingsoppervlakte.
Dit geeft de mogelijkheid om na het
lassen te bewijzen dat de oxidehuid
volgens de richtlijn is verwijderd.
Bij onvolledige verwijdering van de
oxidehuid kan er een niet homogene,
ondichte lasverbinding vormen.
Stap 3: Reinigen
De te lassen oppervlakken van de buis en de binnenzijde van de
elektrolasfitting dienen absoluut zuiver, droog en vetvrij te zijn.
Onmiddellijk voor de montage en na het schillen deze oppervlakken
met een geschikt reinigingsmiddel.
Uitsluitend met absorberend, niet rafelend en niet ingekleurde
papier. Aliaxis adviseert PE-reinigingsmiddel die voldoet aan de
NTA8828 richtlijnen.
elektrolasfittingen
®
door
van
een
zadel-
®
Lassen bij uitstroming van medium is niet toegestaan .
TL-zadels vanaf d250 zijn verwerkbaar met PE-buizen SDR 17 - 11.
Drukaanboorzadel DAA-TL is vanaf d355 niet verwerkbaar met
PE- buizen SDR 11. In de productdatabladen zijn de toepassings-
mogelijkheden en afmetingen vermeld.
Op elke barcodesticker staat het SDR-bereik vermeld van de
betreffende fitting.
Controleer regelmatig het lemmet van de handschraper en het
mes van het schilapparaat. Versleten messen dienen te worden
vervangen.
Vijlen of schuren van de buis is niet toegestaan omdat veront-
reinigingen in het materiaal worden gewreven.
Ter controle van een volledige egale oppervlakteverwijdering
wordt aangeraden om markering (controle) strepen aan te brengen.
Ontstaan er bij het schrapen van het oppervlak punten met niet
geschraapte oppervlakken (bv. bij bundels of bij ovale buizen),
dan dienen deze nogmaals te worden behandeld.
De bewerkte zone dient te worden beschermd tegen vuil, zeep,
vet, nadruppelend water en ongunstige weersinvloeden (bv.
vochtinwerking en rijpafzetting).
Tangit PE-reinigingsdoekjes voldoen aan alle voorwaarden.
Bij het reinigen voorkomen dat vervuiling van het onbehandelde
buisoppervlak in de laszone gewreven wordt.
Bij het gebruik van alcohol houdend reinigingsmiddel dient het
alcoholpercentage minimaal 99,8% te bedragen. Reinigingsmiddel
dient voor het lassen compleet te zijn verdampt.
